BLC 5.08/02/180R OR BX

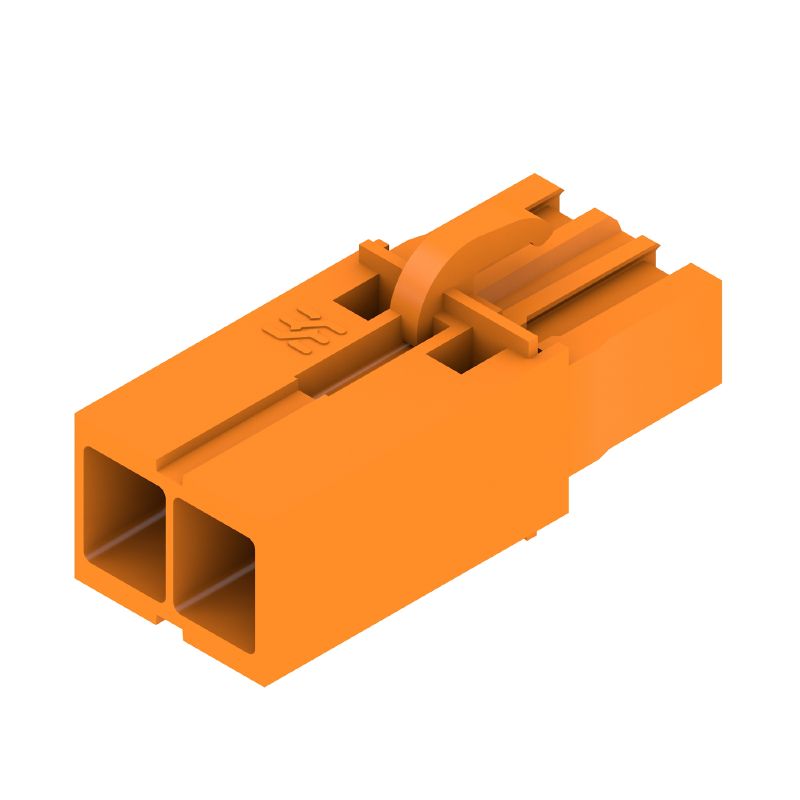

Zdjęcie produktu
BLC 5.08/02/180R OR BX
Zdjęcie produktu
BLC 5.08/02/180R OR BX
Rysunek wymiarowany
BLC 5.08/02/180R OR BX
Wykres

BLC 5.08/02/180R OR BX

Connecteur pour circuit imprimé, Connecteur femelle, 5.08 mm, Nombre de pôles: 2, 180°, Raccordement à sertir, Plage de serrage, max. : 2.5 mm², Boîte

Nr. produktu 1610490000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 11 Odpowiedniki 38 Produkty pokrewne 24
Zulassungen Informations générales de commande Abmessungen und Gewichte Environmental Product Compliance System Parameters Werkstoffdaten Csatlakoztatható vezetékek Bemessungsdaten nach IEC Nenndaten nach CSA Dane znamionowe wg UL 1059 Packing Типовые испытания Ważna informacja Klasyfikacje

Zulassungen

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693

Informations générales de commande

Wersja
Connecteur pour circuit imprimé, Connecteur femelle, 5.08 mm, Nombre de pôles: 2, 180°, Raccordement à sertir, Plage de serrage, max. : 2.5 mm², Boîte
Nr zam.
1610490000
Typ
BLC 5.08/02/180R OR BX
GTIN (EAN)
4008190057114
Ilość
100 szt.
parametry produktu
IEC: 400 V / 21 A
UL: 300 V / 10 A / AWG 26 - AWG 14
opakowanie
skrzynia

Abmessungen und Gewichte

Głębokość
24,5 mm
Hloubka (v palcích)
0,965 inch
Wysokość
10,1 mm
Wysokość (cale)
0,398 inch
Szerokość
10,16 mm
Szerokość (cale)
0,4 inch
Čistá hmotnost
1,311 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%

System Parameters

Rodzina produktów
OMNIMATE Signal - series BL/SL 5.08
Rodzaj przyłącza
Полевое соединение
Metoda wykonywania złącz
Przyłącze zagniatane
Raster w mm (P)
5,08 mm
Raster w calach (P)
0,2 "
Kierunek odejścia przewodu
180°
Liczba biegunów
2
L1 in mm
5,08 mm
L1 w calach
0,2 "
Liczba rzędów
1
liczba rzędów z biegunami
1
Przekrój pomiarowy
2,5 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak
Długość odizolowania
5 mm
Cykle wpinania
25
Siła wtykania/biegun, maks.
8,5 N
Siła ciągnięcia / biegun, maks.
6,5 N

Werkstoffdaten

Materiał izolacyjny
PBT GF
Barwny
주황색
Tabela kolorów (podobny)
RAL 2000
grupa materiałów izolacyjnych
IIIa
Komparativní index sledování (CTI)
≥ 200
Klasa palności wg UL 94
V-0
Materiał styków
Stop Cu
Struktura warstwowa wtyku
4...8 µm Sn cynowane na gorąco
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Csatlakoztatható vezetékek

Zakres zaciskania, min.
0,22 mm²
Zakres zaciskania, maks.
2,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
cienkodrutowe, min. H05(07) V-K
0,5 mm²
cienkodrutowe, maks. H05(07) V-K
2,5 mm²
Tekst referencyjny
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
21 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
14,5 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
18 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
12,5 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s z 120 A

Nenndaten nach CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
12400-374
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
10 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 14
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Instytut (UR)
UR
Nr certyfikatu (UR)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
10 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 14
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Packing

opakowanie
Box
Długość VPE
118 mm
Szerokość VPE
102 mm
Wysokość VPE
64 mm

Типовые испытания

Test: wytrzymałość znaczników
  • Стандарт:
    utkast DIN VDE 0627 avsnitt 6.2.2 / 09.91, DIN IEC 512 del 7 avsnitt 5 / 05.94
  • Test:
    durability
  • Evaluation:
    passed

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Przekrój pomiarowy uzależniony od zastosowanego styku zgniatanego
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
