製品情報

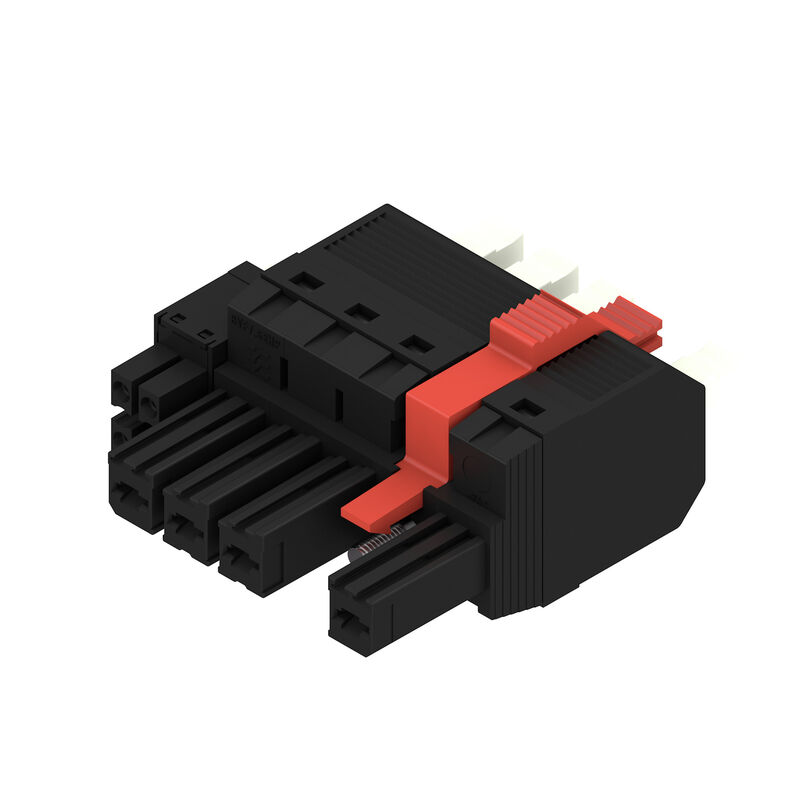

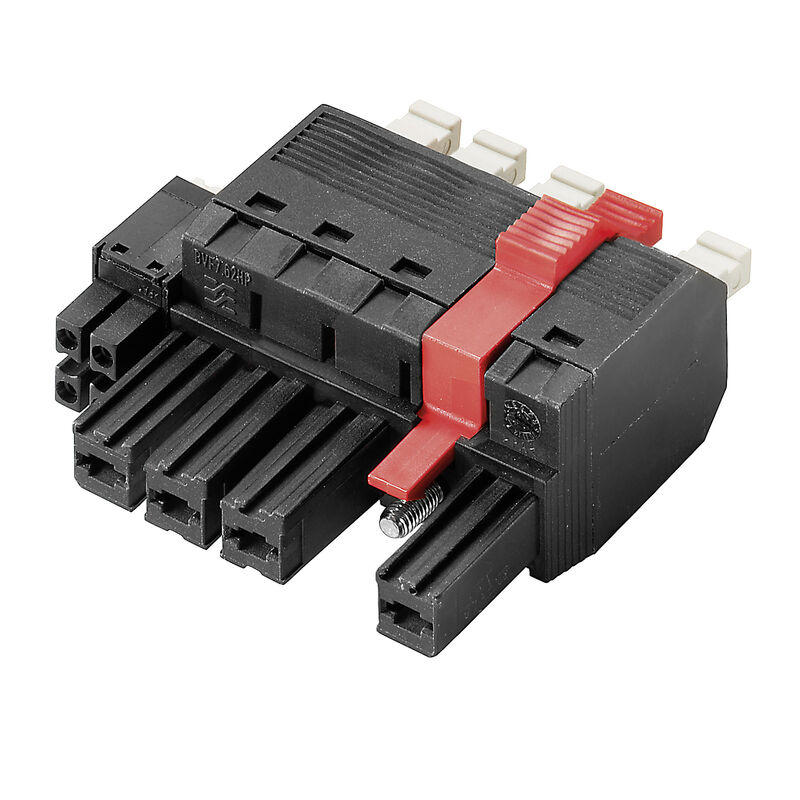

| バージョン | プリント基板用プラグインコネクタ, メス型プラグ, 7.62 mm, 極数: 4, 180°, アクチュエータ付プッシュイン, クランプ範囲、最大 : 6 mm², 箱 |
| 注文番号 | 2629120000 |
| 種別 | BVFL 7.62HP/04/180MSF2 BCF/04R SN BK BX |
| GTIN (EAN) | 4050118633139 |
| 数量 | 42 items |
| 製品データ |
IEC: 1000 V / 38 A / 0.5 - 6 mm² UL: 600 V / 35 A / AWG 24 - AWG 8 |
| パッケージ | 箱 |
| 正味重量 | 25.61 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 製品ファミリー | OMNIMATE電源 – シリーズBV/SV 7.62HP |
| 接続方式 | フィールド接続 |
| 導体接続方法 | アクチュエータ付プッシュイン |
| ピッチ (mm) (P) | 7.62 mm |
| ピッチ (インチ) (P) | 0.3 " |
| 導体取り出し方向 | 180° |
| 極数 | 4 |
| L1 (mm) | 30.48 mm |
| L1 (インチ) | 1.2 " |
| L2（mm） | 3.81 mm |
| インチでの L2 | 0.15 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 1 |
| 定格断面 | 6 mm² |
| DIN VDE 57 106に適合したタッチセーフ保護 | フィンガータッチセーフ |
| DIN VDE 0470に適合したタッチセーフ保護 | IP 20 |
| 体積抵抗 | 4.50 mΩ |
| コーディング可能 | はい |
| 被覆剥き長さ | 12 mm |
| ねじフランジ用締付トルク、最小 | 0.2 Nm |
| ねじフランジ最大締付トルク | 0.3 Nm |
| スクリュードライバー刃 | 0.6 x 3.5 |
| プラギング回数 | 25 |
| 絶縁材 | PA GF |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | II |
| 比較追跡指数（CTI） | ≥ 500 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| プラグ接点の層構造 | 6...8 µm Sn glossy |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 125 °C |
| 温度範囲、設置、最小 | -25 °C |
| 温度範囲、設置、最大 | 125 °C |
| クランプ範囲、最小 | 0.5 mm² |
| クランプ範囲、最大 | 6 mm² |
| 固定式、最小 H05（07） V-U | 0.5 mm² |
| 固定式、最大 H05（07） V-U | 6 mm² |
| フレキシブル、最小 H05（07） V-K | 0.5 mm² |
| フレキシブル、最大H05（07） V-K | 6 mm² |
| w. プラスチックカラーフェルール、DIN 46228 pt 4、最小. | 0.5 mm² |
| プラスチックカラー付フェルール DIN 46228 pt 4、最大 | 6 mm² |
| w. フェルール、DIN 46228 pt 1、最小. | 0.5 mm² |
| ワイヤエンドフェルール付 DIN 46228 pt 1、最大 | 6 mm² |
| クランプ導体 |
|
| 参照テキスト |
プラスチック製カラーの外径はピッチ（P）より大きくできません
フェルールの長さは、製品と定格電圧に応じて選択されます。 |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 38 A |
| 定格電流、最大極数（Tu=20°C） | 38 A |
| 定格電流、最小極数 （Tu=40°C） | 34 A |
| 定格電流、最大極数 （Tu=40°C） | 34 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 1,000 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 1,000 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 800 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 6 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 8 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 8 kV |
| 短時間耐電流抵抗 | 3 x 1sで420 A |
| クリアランス、最小 | 10.4 mm |
| 沿面距離、最小 | 12.7 mm |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 600 V |
| 定格電圧 (C/UL 1059 グループ使用) | 600 V |
| 定格電圧 (グループ D / UL 1059 使用) | 600 V |
| 定格電流 (グループ B / UL 1059 使用) | 35 A |
| 定格電圧（使用グループ C/UL 1059 ） | 35 A |
| 定格電流 (グループ D / UL 1059 使用) | 5 A |
| 導体断面積、AGW、最小 | AWG 24 |
| 導体断面積、AWG、最大 | AWG 8 |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| パッケージ | 箱 |
| VPE 長 | 353 mm |
| VPE幅 | 140 mm |
| VPEの高さ | 62 mm |
| mmでのピッチ（信号） | 3.81 mm |
| インチでのピッチ（信号） | 0.15 inch |
| 極数（信号） | 4 |
| L2（mm） | 3.81 mm |
| インチでの L2 | 0.15 " |
| 行数（信号） | 2 |
| 接点材質（信号） | CuMg |
| 接触表面（信号） | 錫メッキ |
| プラグ接点の層構造（信号） | 1-3 µ Ni / 4-8 µ Sn |
| 過電圧クラス / 汚染度レベル II / 2 の定格電圧（信号） | 400 V |
| 過電圧クラス/汚染度レベル III / 2 の定格電圧（信号） | 320 V |
| 過電圧クラス / 汚染度レベル III / 3の定格電圧（信号） | 200 V |
| 過電圧クラス / 汚染度レベル II / 2 の定格インパルス電圧（信号） | 4 kV |
| 過電圧クラス / 汚染度レベルIII / 2の定格インパルス電圧（信号） | 4 kV |
| 過電圧クラス / 汚染度レベル III / 3 の定格インパルス電圧（信号） | 4 kV |
| 短時間耐電流抵抗（信号） | 3 x 1sで80 A |
| 定格電圧（グループ B / CSA 使用） | 300 V |
| 定格電圧（グループ C / CSA 使用）（信号） | 50 V |
| 定格電圧（グループ D/CSA 使用）（信号） | 300 V |
| 定格電流（グループ B / CSA 使用）（信号） | 9 A |
| 定格電流（グループ C / CSA 使用）（信号） | 9 A |
| 定格電流（グループ D / CSA 使用）（信号） | 9 A |
| 導体接続断面積 AWG、（信号） | AWG 24...AWG 16 |
| 定格電圧（グループ B / UL 1059 使用）（信号） | 300 V |
| 定格電圧（グループ C/UL 1059 使用）（信号） | 50 V |
| 定格電圧（グループ D / UL 1059 使用）（信号） | 300 V |
| 定格電流（グループ B / UL 1059 使用）（信号） | 5 A |
| 定格電流（グループ C / UL 1059 使用） | 5 A |
| 定格電流（グループ D / UL 1059 使用）（信号） | 5 A |
| コネクタ断面積（信号） | AWG 26...AWG 16 |
| クランプ範囲、定格接続（出力） | 0.5...10 mm² |
| クランプ範囲、定格接続（信号） | 0.2...1.5 mm² |
| コネクタ断面（出力） | AWG 24...AWG 8 |
| コネクタ断面 AWG（信号） | AWG 26...AWG 16 |
| ソリッド、H05(07) V-U（電力） | 0.5...10 mm² |
| 固定式、H05（07） V-U （信号） | 0.14...1.5 mm² |
| フレキシブル、H05（07） V-K（出力） | 0.5...6 mm² |
| フレキシブル、H05（07） V-K（信号） | 0.14...1.5 mm² |
| カラー付きワイヤエンドフェルール（出力） | 0.5...6 mm² |
| カラー付きワイヤエンドフェルール、DIN 46 228/4 （信号） | 0.25...1.5 mm² |
| DIN 46 228/1 （出力）に準拠したワイヤエンドフェルール付 | 0.5...6 mm² |
| DIN 46 228/1 （信号）に準拠したワイヤエンドフェルール付 | 0.25...1.5 mm² |
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_306248) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2629120000) |
| 製品変更通知 |
[EN - Change of isolation material](https://mdcop.weidmueller.com/mediadelivery/asset/900_90826)
[DE - Werkstoffänderung Pusher](https://mdcop.weidmueller.com/mediadelivery/asset/900_90827) [20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) [20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161) [20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) |
| ユーザ文書 |
[Operating Instruction BVFL hybrid](https://mdcop.weidmueller.com/mediadelivery/asset/900_73886)
[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78403) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-03-02 |
| ECLASS 13.0 | 27-46-03-02 |
| ECLASS 14.0 | 27-46-03-02 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
