製品情報

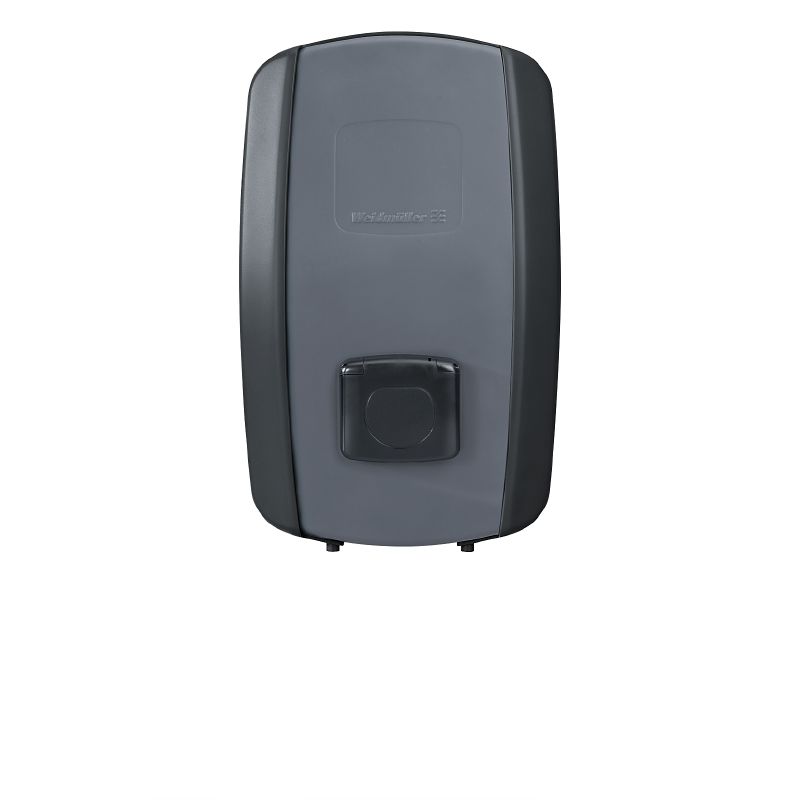

| バージョン | Wallbox, 3相（400 V）で最大充電容量11 kW グリッド接続、最大電流16 A, タイプ2ソケットコンセント, モバイルアプリ, RFID/NFC |
| 注文番号 | 2875220000 |
| 種別 | CH-W-S-A11-S-V |
| GTIN (EAN) | 4064675650782 |
| 数量 | 1 items |
| 深さ | 167 mm |
| 奥行き（インチ） | 6.575 inch |
| 高さ | 439 mm |
| 高さ（インチ） | 17.283 inch |
| 幅 | 273 mm |
| 幅（インチ） | 10.748 inch |
| 正味重量 | 4,300 g |
| 保管温度 | -40 °C...70 °C |
| 動作温度 | -30 °C...50 °C |
| 湿度 | 湿度5～95% |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | d677010f-3c13-4196-b022-f62e8f2ef6a2 |
| 車両との通信の種別 |
コントロールパイロット（CP）
近接パイロット/プラグ装着（PP） |
| 保護度合い | IP54 |
| 保管中最大相対湿度 | 95 % |
| 保管温度、最大 | 70 °C |
| 保管温度、最小 | -40 °C |
| 動作温度、最大 | 50 °C |
| 動作温度、最小 | -30 °C |
| 性能仕様 |
|
| 性能仕様 | 3相（400 V）で最大充電容量11 kW グリッド接続、最大電流16 A |
| 接続技術 | タイプ2ソケットコンセント |
| 車両との通信の種別 |
コントロールパイロット（CP）
近接パイロット/プラグ装着（PP） |
| 充電モード | モード3 |
| 保護等級 | I |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| PV 余剰充電可能 | はい |
| 保護度合い | IP54 |
| 充電データ（エクスポート可能） | はい |
| ステータスインジケーターの種類 | RGB LED |
| 統合充電ステータス表示 | はい |
| 溶接検出 | はい |
| シャットダウンの失敗 | はい |
| 故障シャットダウン方法 | 全極 |
| DC – 残電流検出内蔵 | はい |
| DC – 残留電流 | 6 mA |
| 装置により提供される残留電流検出の種類 | RCD タイプA |
| ユーザー認証 | はい |
| 利用可能なモバイルアプリ | はい |
| ユーザー認証の種別 |
モバイルアプリ
RFID/NFC |
| 一体型エネルギー測定 | はい |
| 負荷管理の統合 | はい |
| 負荷管理の種類 | 静的 |
| 統合通信 | はい |
| サポートプロトコル |
Modbus RTU
Modbus TCP OCPP 1.6 (J) |
| 通信インターフェース付 | はい |
| Wi-Fi周波数 | 2,4 GHz |
| WiFi 標準 | 802.11 b/g/n |
| Bluetooth モジュール | Bluetooth 低エネルギー |
| イーサネットポート | 2 |
| デジタル入力 | 5 (12 V / 6 mA) |
| デジタル出力 | 1（12 V （100 mA）） |
| シリアルインターフェースのプロトコル種別 | RS485 |
| 設置 |
壁取付け
スタンド取付け |
| 同梱 |
穴あけテンプレート
指示書 5個のRFIDトランスポンダ 取り付けネジ 組立だぼ カバー |
| 動作高度 | ≤ 3000 m |
| ハウジング主要材質 | PC |
| 保護度合い | IP54 |
| 色 |
黒色
濃いヨモギ色 グレー |
| 衝撃耐性 | IEC 62262に準拠したIK10 |
| 認可 |
IEC 61851-1
IEC 61851-21-2 EN 62368-1 EN 55011 IEC 62196-1 IEC 62196-2 EN 50620 EN 301 489-1 EN 301 908-1 EN 301 511 EN 300 328 EN 300 330 v.2.1.1 |
| 導体断面、最大 | 16 mm² |
| 承認/証明書/適合証明書 |
[CE declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_293663)
[Warranty Weidmüller e-mobility products](https://mdcop.weidmueller.com/mediadelivery/asset/900_311435) [Gewährleistung Weidmüller e-mobility Produkte](https://mdcop.weidmueller.com/mediadelivery/asset/900_311436) [Self declaration test certificates AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_311494) [Selbsterklärung Testzertifikate AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_311495) |
| エンジニアリングデータ |
[Installationsvideo AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_269640)
[Installation Video AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_274236) [AC SMART Modbus registers](https://mdcop.weidmueller.com/mediadelivery/asset/900_293656) [Application notes -- Use of an external Modbus TCP/RTU tag list (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301824) [Application notes -- PV-surplus charging AC SMART (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301825) [Application notes -- Integration of the AC SMART into an external load management (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301826) [3D Model AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_313537) [Application notes -- Communication of the AC SMART to a backend](https://mdcop.weidmueller.com/mediadelivery/asset/900_318077) |
| ソフトウェア |
[Firmware -- Current Bluetooth Firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293013)
[Firmware -- Current Firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293014) [Firmware -- Current WiFi Firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293015) [Firmware -- Archive Firmware files AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293016) [Firmware -- Release notes Current firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293638) [Firmware -- Combined Firmware Package AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_314433) [Firmware -- Current Firmware AC SMART (EN, FI, SV)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317467) [Firmware -- Current Firmware AC SMART (EN, ES)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317474) [Firmware -- Previous Firmware 01.04.05 pak (Downgrade-File)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317576) |
| 技術文書 | [Abnahmeprotokoll AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_278407) |
| 入札仕様書 |
[Ausschreibungstext](https://mdcop.weidmueller.com/mediadelivery/asset/900_290343)
[Tender text](https://mdcop.weidmueller.com/mediadelivery/asset/900_290357) |
| ユーザ文書 |
[Broschüre Wallbox AC SMART, AC Ladekabel, Basiskomponenten](https://mdcop.weidmueller.com/mediadelivery/asset/900_269720)
[Brochure EV charging box AC SMART, AC charging cables, Basic components](https://mdcop.weidmueller.com/mediadelivery/asset/900_269721) [MANUAL_AC SMART (SV)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304027) [MANUAL_AC SMART (CS)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304028) [MANUAL_AC SMART (HU)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304165) [OCPP 1.6 Documentation (EN/DE)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317731) [Instructionsheet_AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_281463) [MANUAL_AC SMART (DE)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304020) [MANUAL_AC SMART (EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304021) [MANUAL_AC SMART (FR)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304022) [MANUAL_AC SMART (IT)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304023) [MANUAL_AC SMART (ES)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304024) [MANUAL_AC SMART (NL)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304025) [MANUAL_AC SMART (NO)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304026) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002883 |
| ETIM 7.0 | EC002883 |
| ETIM 8.0 | EC002883 |
| ETIM 9.0 | EC002883 |
| ECLASS 9.0 | 27-14-47-01 |
| ECLASS 9.1 | 27-14-47-01 |
| ECLASS 10.0 | 27-14-47-01 |
| ECLASS 11.0 | 27-14-47-01 |
| ECLASS 12.0 | 27-14-47-01 |
| ECLASS 13.0 | 27-14-47-01 |
| 認可 |  |
