製品情報

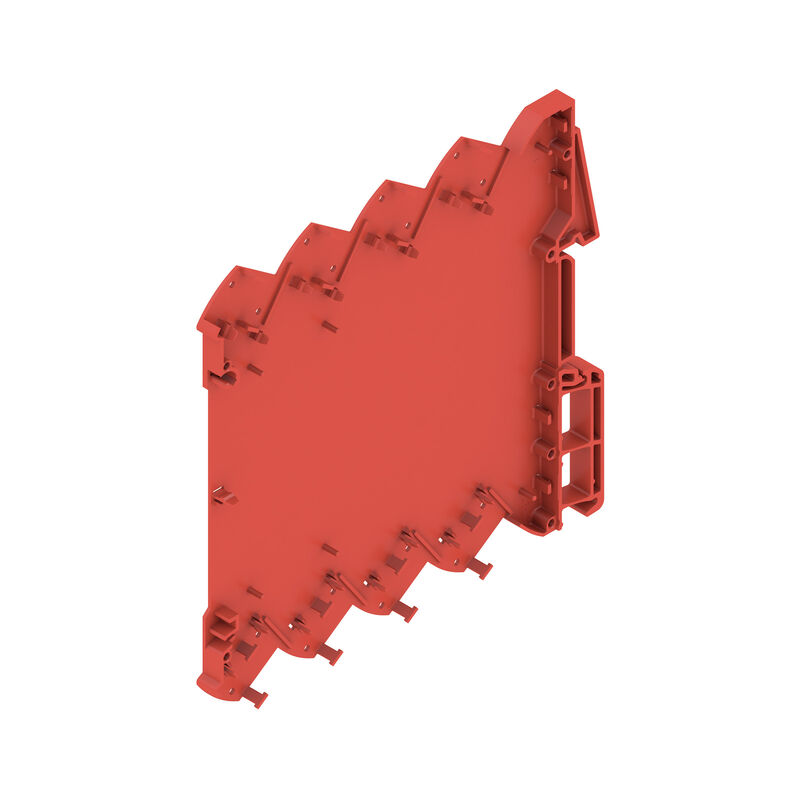

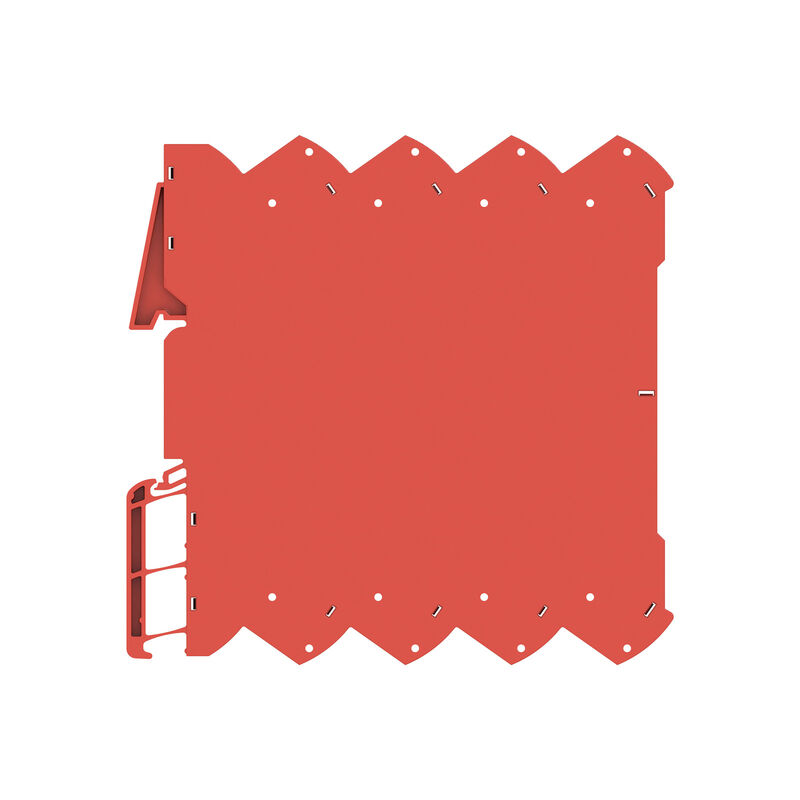

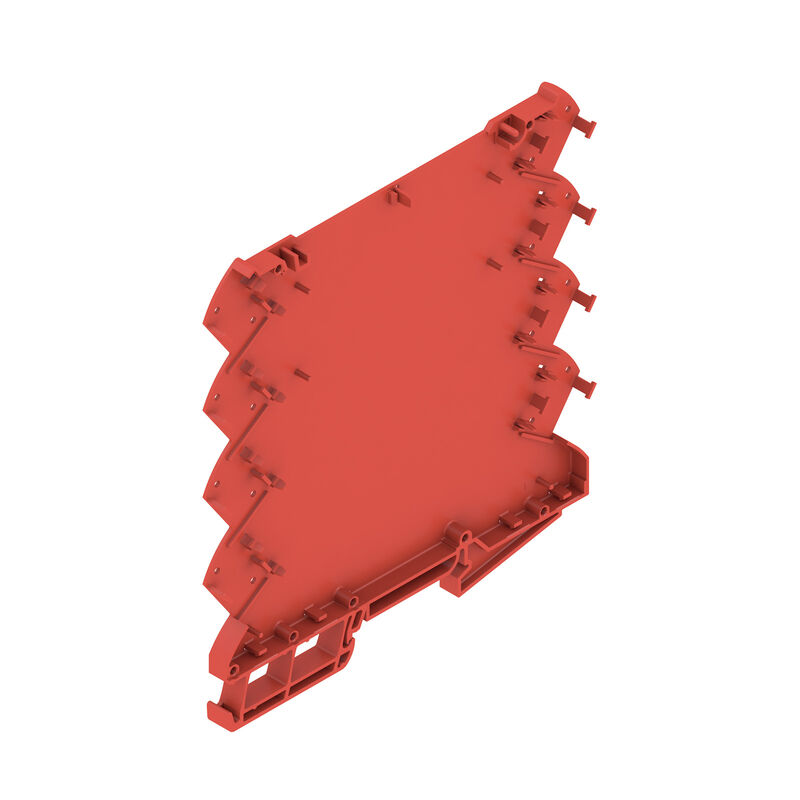

| バージョン | モジューラーハウジング, OMNIMATEハウジング – シリーズCH20M 赤色, ハウジングベース, 幅: 6.1 mm |
| 注文番号 | 2771490000 |
| 種別 | CH20M6 BP 4P-4P RD LF 1 1261515 |
| GTIN (EAN) | 4064675032229 |
| 数量 | 50 items |

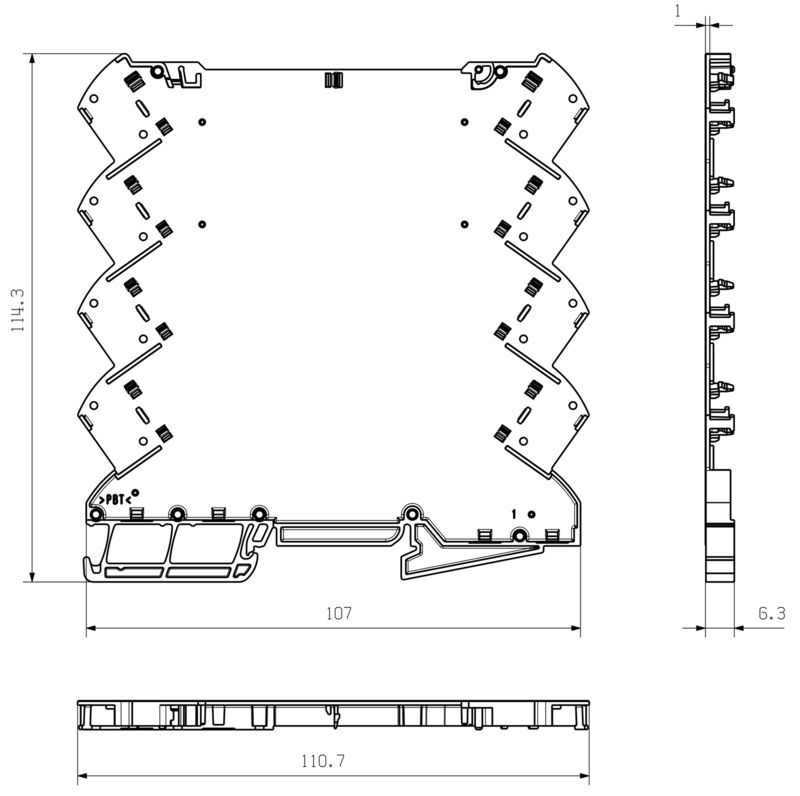

| 深さ | 114.3 mm |
| 奥行き（インチ） | 4.5 inch |
| 高さ | 110.7 mm |
| 高さ（インチ） | 4.358 inch |
| 幅 | 6.1 mm |
| 幅（インチ） | 0.24 inch |
| 正味重量 | 18.2 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| UL 94 可燃性等級 | V-0 |
| 比較追跡指数（CTI） | 400 ≤ CTI <600 |
| 絶縁材 | PBT |
| 絶縁材グループ | II |
| カラーチャート（類似） | RAL 3020 |
| レール | TS 35 |
| 保護度合い | IP20がインストール済み |
| 封止オプション | いいえ |
| 色 | 赤色 |
| PCB の数、最大 | 1 |
| 接続レベル数、最大 | 8 |
| 極数、最大 | 8 |
| PCB上のコンポーネントの高さ、最大 | 3.5 mm |
| PCB組み立ての種類 | 一方的な |
| 規格に従って | DIN EN 61373:1999 （衝撃および振動） |
| テスト条件 |
PCBの重量を50g増やす
5つのハウジングが一列に設置されている エンドブラケット付きWEW 35/1 （1059000000） |
| 証明軸 |
X
Y Z |
| ショック試験 |
|
| 振動試験 |
|
| 接続レベル数、最大 | 8 |
| PCB 形状の公差 | 0.1 mm |
| 回路基板の厚さの公差 | 0.1 mm |
| 回路基板厚 | 0.8 mm |
| お客様固有のカットアウトが可能 | はい |
| お客様固有のラベル付けが可能 | はい |
| 交互の色 | 要望により特注対応あり |
| 顧客固有の注文プロセス | ダウンロードのガイドラインを参照してください |
| エンジニアリングデータ |
[CAD data -- PCB Reference Layout](https://mdcop.weidmueller.com/mediadelivery/asset/900_73555)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224334) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2771490000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ECLASS 14.0 | 27-19-06-01 |
| ROHS | 適合 |
