製品情報
| バージョン | HDCエンクロージャ, サイズ: 1, 保護度合い: IP65 （電源接続時）, 上部ケーブル導入口, プラグハウジング, 下側のサイドロッククランプ, 標準, ケーブル取り入れ口サイズ: M 20 |
| 注文番号 | 2089000000 |
| 種別 | HDC 07A TOLU 1M20G BLK |
| GTIN (EAN) | 4050118421033 |
| 数量 | 1 items |

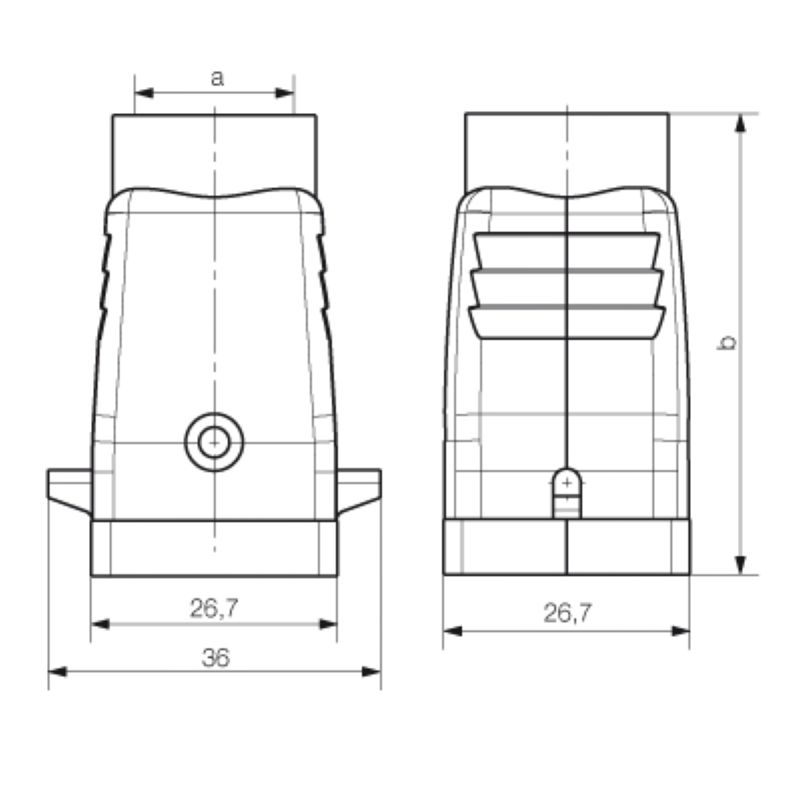

| 深さ | 26.8 mm |
| 奥行き（インチ） | 1.055 inch |
| 高さ | 50 mm |
| 高さ（インチ） | 1.968 inch |
| 幅 | 36.5 mm |
| 幅（インチ） | 1.437 inch |
| 正味重量 | 13 g |
| 制限温度 | -40 °C ... 125 °C |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 2f94735a-9fba-4903-842f-4fb9aa902310 |
| 耐薬品性 |
|
| ケーブル導入口 | スレッド付き |
| ハウジングBの高さ | 50 mm |
| ハウジングの全長 | 26.8 mm |
| 幅ハウジングC | 26.8 mm |
| EMC ハウジング | いいえ |
| UL 94 可燃性等級 | V-0 |
| ハウジング主要材質 | プラスチック |
| 保護度合い | IP65 （電源接続時） |
| 締付けトルク | 0.5 Nm |
| BG | 1 |
| Moduplug®に最適 | いいえ |
| クランプのバージョン | サイドロッククランプ |
| ケーブル取り入れ口サイズ | M 20 |
| ケーブル導入口 | スレッド付き |
| サイズ | 1 |
| ハウジング設計 |
上部ケーブル導入口
プラグハウジング |
| ロックシステム設計 | 下側のサイドロッククランプ |
| 上部 / 底部 / 蓋 | 上部 |
| 内付スレッド | M 20 |
| 種別 | プラグ |
| 締付けトルク | 0.5 Nm |
| 色（RAL） | RAL 9011 |
| 設計 | 標準 |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79245) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2089000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2089000000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2089000000&norm=0) |
| 製品変更通知 |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| 認可 |  |
