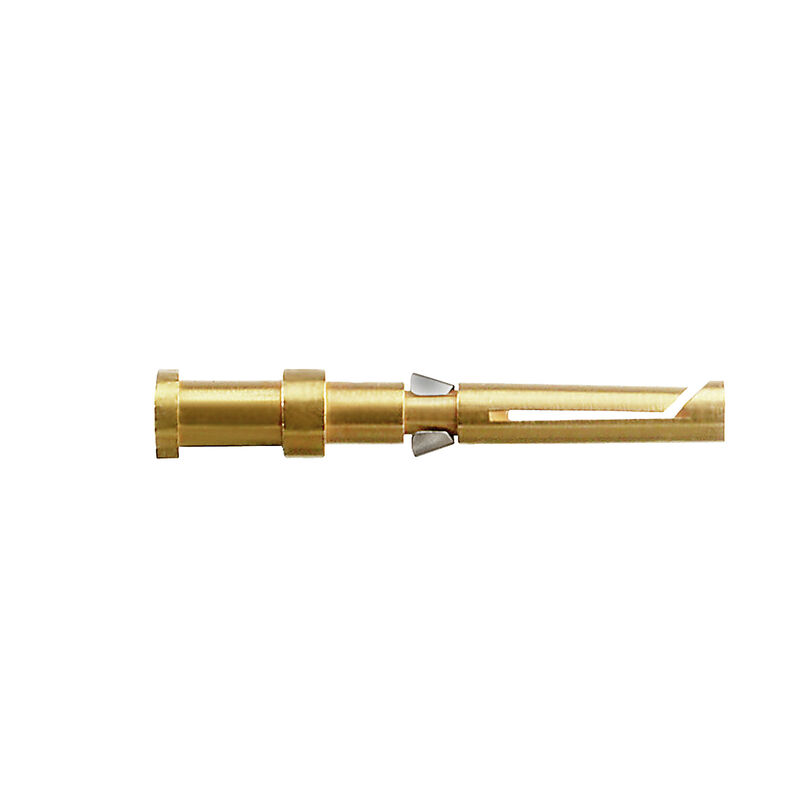

HDC-C-HD-BM0.14-0.37AU

HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, メス型, 導体断面、最大: 0.37, 回転, 銅合金

商品番号 1651670000

製品情報

一般注文データ

バージョン	HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, メス型, 導体断面、最大: 0.37, 回転, 銅合金
注文番号	1651670000
種別	HDC-C-HD-BM0.14-0.37AU
GTIN (EAN)	4008190400347
数量	100 items

寸法と重量

直径	3.5 mm
正味重量	0.73 g

環境製品コンプライアンス

RoHS 対応状況	準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）	6c
REACH SVHC	Lead 7439-92-1
SCIP	6eabd5ae-2d6b-409e-8bdf-87c27ee10e40

一般データ

シリーズ	HD
バージョンインサート	HD HDD HQ MixMate
プラギング回数	≥ 500
体積抵抗	≤4 mΩ
導体断面、最大	0.37 mm²
導体断面、最小	0.14 mm²
接点材質	銅合金
接点直径、オス	1.6 mm
接続方式	クリンプ接続
接続配線の断面	0.14 - 0.37 mm²
材質	銅合金
生産方法	回転
種別	メス型
表面仕上	ゴールド
被覆剝き長さ、定格接続	8 mm

ダウンロード

エンジニアリングデータ	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_100887)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1651670000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1651670000)
カタログ	[Catalogues in PDF-format](LINK/Catalog.html)
ブローシャー	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

分類

ETIM 6.0	EC000796
ETIM 7.0	EC000796
ETIM 8.0	EC000796
ETIM 9.0	EC000796
ECLASS 9.0	27-44-02-04
ECLASS 9.1	27-44-02-04
ECLASS 10.0	27-44-02-04
ECLASS 11.0	27-44-02-04
ECLASS 12.0	27-44-02-04
ECLASS 13.0	27-44-02-04
ECLASS 14.0	27-44-02-04

承認

認可	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	適合
UL File Number Search	[UL ウェブサイト](LINK/UL_search.html)
証明書番号（cURus）	E92202
