HDC HQP ALU
HDC HQP ALU

HDC HQP ALU

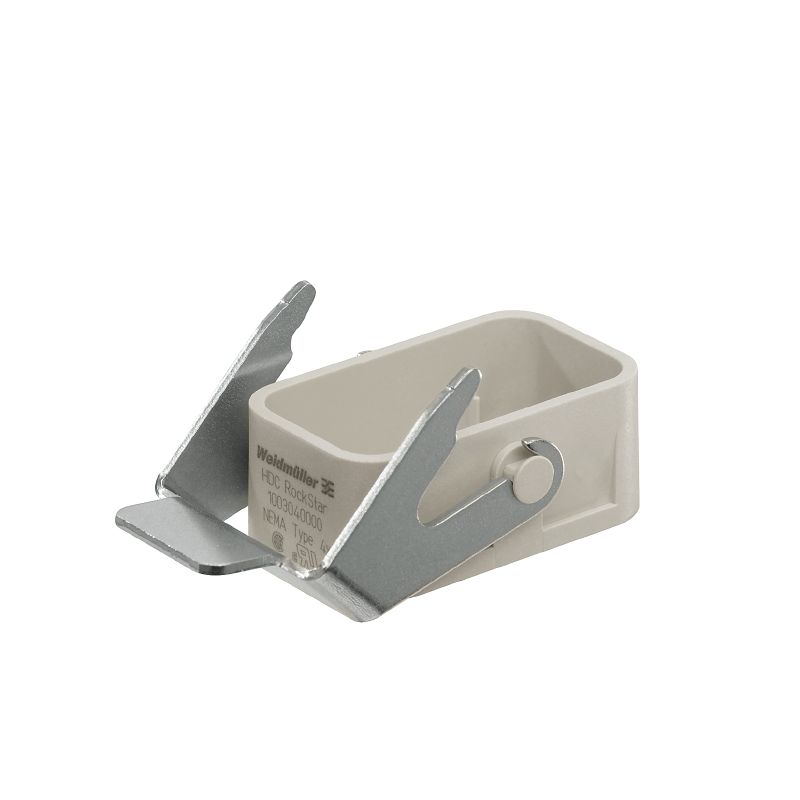

HDCエンクロージャ, 設置サイズ: HQ, 保護度合い: IP65, 勘合状態, 隔壁ハウジング, 下側のサイドロッククランプ, 標準, ケーブル取り入れ口サイズ: none

商品番号 1003040000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 14 の付属品です 48 の対照製品 2 関連製品 3
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 寸法 一般データ バージョン 重要なメモ 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E92202

一般注文データ

バージョン
HDCエンクロージャ, 設置サイズ: HQ, 保護度合い: IP65, 勘合状態, 隔壁ハウジング, 下側のサイドロッククランプ, 標準, ケーブル取り入れ口サイズ: none
注文番号
1003040000
種別
HDC HQP ALU
GTIN (EAN)
4032248697977
数量
1 items

寸法と重量

深さ
35 mm
奥行き（インチ）
1.378 inch
高さ
20.5 mm
高さ（インチ）
0.807 inch
幅
46.3 mm
幅（インチ）
1.823 inch
長さ
46.3 mm
長さ（インチ）
1.823 inch
取付寸法 – 高さ
13 mm
取付寸法 – 幅
32 mm
正味重量
23.76 g

温度

制限温度
-40 °C ... 125 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
2f94735a-9fba-4903-842f-4fb9aa902310
耐薬品性
  • 物質:
    アセトン
  • 耐薬品性:
    条件付き耐性
  • 物質:
    掘削油
  • 耐薬品性:
    耐性
  • 物質:
    ディーゼル
  • 耐薬品性:
    耐性
  • 物質:
    エチルアルコール
  • 耐薬品性:
    耐性
  • 物質:
    トランスミッション油
  • 耐薬品性:
    耐性
  • 物質:
    作動油
  • 耐薬品性:
    耐性
  • 物質:
    冷却剤
  • 耐薬品性:
    耐性
  • 物質:
    石油ベンジン
  • 耐薬品性:
    耐性
  • 物質:
    汗
  • 耐薬品性:
    耐性
  • 物質:
    高級ガソリン
  • 耐薬品性:
    条件付き耐性
  • 物質:
    水
  • 耐薬品性:
    耐性
  • 物質:
    紫外線
  • 耐薬品性:
    不安定
  • 物質:
    オゾン
  • 耐薬品性:
    不安定

寸法

ケーブル導入口
いいえ
ハウジングBの高さ
20 mm
ハウジングの全長
46.3 mm
幅ハウジングC
29 mm
穴ピッチ長 A2
32 mm

一般データ

EMC ハウジング
いいえ
UL 94 可燃性等級
V-0
シリーズ
HQ
ハウジング主要材質
プラスチック
ロック素子の材質
ステンレススチール、防錆性
保護度合い
IP65
勘合状態

バージョン

BG
HQ
Moduplug®に最適
いいえ
カバー
カバーなし
クランプのバージョン
サイドロッククランプ
ケーブルグランド数
0
ケーブル取り入れ口サイズ
none
ケーブル導入口
いいえ
シーリング
シーリング無し
ハウジング設計
隔壁ハウジング
ロックシステム設計
下側のサイドロッククランプ
上部 / 底部 / 蓋
下部
側方ケーブル取り入れ口数
0
種別
バルクヘッド（フィードスルー）
色（RAL）
RAL 1001
設置サイズ
HQ
設計
標準

重要なメモ

製品情報
ハウジングの取り付け時は、フラットガスケットが正しく取り付けられていることを確認します。

分類

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
