製品情報

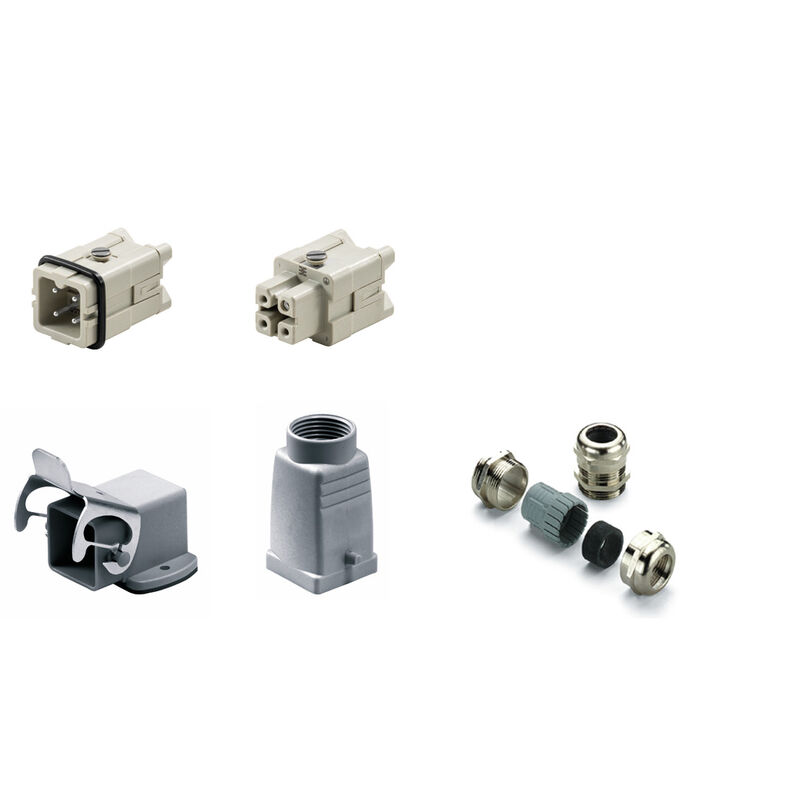

| バージョン | RockStar® HDCキット-HDCコネクタ, キット, HA, サイズ: 1, 極: 3, ねじ接続, 400 V, 16 A, M 20 |
| 注文番号 | 1802450000 |
| 種別 | HDC-KIT-HA 03.302 M |
| GTIN (EAN) | 4032248256914 |
| 数量 | 1 items |
| 正味重量 | 153 g |
| 制限温度 | -40 undefined ... 100 undefined |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6bI, 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | bfb1c983-6f18-4ba4-8907-38aad6aee076 |
| シリーズ | HA |
| 保護度合い | IP65 （電源接続時） |
| 表面仕上 | 粉体塗装 |
| BG | 1 |
| ケーブル取り入れ口サイズ | M 20 |
| サイズ | 1 |
| 上部ケーブル取り入れ口数 | 1 |
| 接続方式 | ねじ接続 |
| 色（RAL） | RAL 7035 |
| BG | 1 |
| ケーブルグランド | M 20 |
| サイズ | 1 |
| シリーズ | HA |
| 定格電圧 （DIN EN 61984） | 400 V |
| 定格電流 （DIN EN 61984） | 16 A |
| 接続種別 PE | ねじ接続 |
| 材質 | ダイキャストアルミニウム |
| 極数 | 3 |
| BG | 1 |
| サイズ | 1 |
| 主要接点最小トルク | 0.5 Nm |
| 導体断面、最大 | 2.5 mm² |
| 導体断面、最小 | 0.5 mm² |
| 接続方式 | ねじ接続 |
| 最大主要接点トルク | 0.55 Nm |
| 材質 | ダイキャストアルミニウム |
| 表面仕上 | 粉体塗装 |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_102321) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1802450000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1802450000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-01-90 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | 適合 |
個別部品
-
-
-
商品番号:1772220000販売単位:50 items
VG MS （標準真鍮製ケーブルグランド）, ケーブルグランド, ストレート, M 20, 8 mm, OD min. 6 - OD max. 12 mm, IP54, IP66, IP67, IP68 - 5バール（30分）, IP69K, 真鍮、ニッケルメッキ
-
商品番号:1497700000販売単位:1 items
HDCエンクロージャ, サイズ: 1, 保護度合い: IP65 （電源接続時）, 隔壁ハウジング, 下側のサイドロッククランプ, 標準
-
商品番号:1788820000販売単位:1 items
HDCエンクロージャ, サイズ: 1, 保護度合い: IP65 （電源接続時）, 上部ケーブル導入口, プラグハウジング, 下側のサイドロッククランプ, 標準, ケーブル取り入れ口サイズ: M 20
コネクタ高耐久性コネクタインサート固定極インサートHA シリーズ – 16A、250V、3 ～ 48 極ネジ接続サイズ 1
ケーブル入力システムおよび構成機器ケーブルグランド標準用真鍮製ケーブルグランド – IND真鍮ニッケルメッキ、ケーブルグランドIP68 バージョン
コネクタ高耐久性コネクタハウジングRockStarIP65/NEMA タイプ 12、4X ハウジングサイズ 1 (04A/07A)金属製ハウジングベース角度付き隔壁ハウジング
コネクタ高耐久性コネクタハウジングRockStarIP65/NEMA タイプ 12、4X ハウジングサイズ 1 (04A/07A)金属製ハウジングフードプラグ筐体、上部ケーブルエントリ
