IE-C5DD4UG0075MCAXXX-X

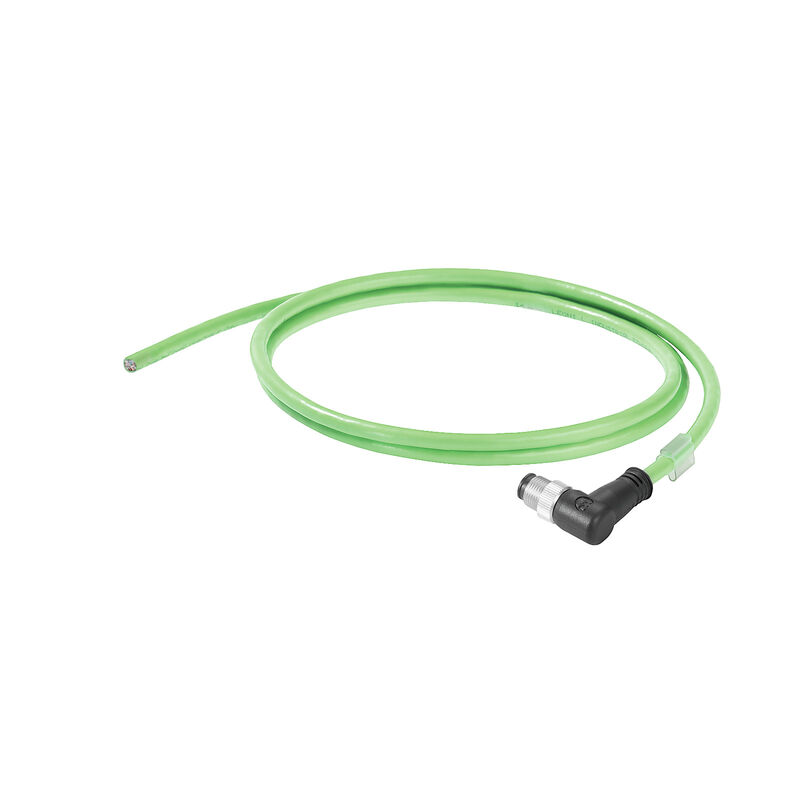

Energialánc kábel, PROFINET, M12 IP 67 Csatlakozó (papa), hajlított, Nyitott, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 7.5 m

Cikkszám 1059750075
Adatlap letöltése Mérnöki támogatás
Tartozékok 8 Kapcsolódó termékek 14
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Kábelszabványok Szabványok Cable structure Electrical properties of cable Mechanical and material properties of cable Dugó, bal Dugó, jobb Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Verze
Energialánc kábel, PROFINET, M12 IP 67 Csatlakozó (papa), hajlított, Nyitott, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 7.5 m
Číslo objednávky
1059750075
Typ
IE-C5DD4UG0075MCAXXX-X
GTIN (EAN)
4050118656336
Množství
1 Darab

Méretek és tömegek

Délka
7,5 m
Hossz, inch
295,276 inch
Nettó tömeg
485,725 g

Hőmérsékletek

Skladovací teplota
-50 °C...70 °C
Provozní teplota
-40 °C...70 °C
Teplota instalace
-20 °C...60 °C

Termékek környezetvédelmi megfelelősége

Stav souladu se směrnicí RoHS
Megfelel, kivétellel
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Kábelszabványok

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A

Szabványok

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A

Cable structure

Barevná posloupnost vodičů – párů vodičů
weiß, gelb, blau, orange
Barva opláštění
green (RAL 6018)
Izolace
PE
Izolace jádra vodiče, tloušťka
0,38 mm
Kompletní stínění
Алюминиевая фольга
Экранирующая оплетка из медной проволоки
Materiál pláště
PUR
Materiál vodiče
Stranded tin-plated copper wire
Počet vodičů
4
Prameny
7
Průměr pláště, max.
6,7 mm
Průměr pláště, min.
6,3 mm
Průměr vnitřního opláštění
3,9 mm
Průřez
4*AWG 22/7 - 0,32 mm²
Průřez izolace
1,5 mm
Překrývání opletu stínění
85 %
Standardní označení
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Stínění
SF/UTP
Tloušťka materiálu opláštění
0,9 mm
Tloušťka opletu stínění
0,13 mm
Uspořádání jader vodiče
Csillagnégyes
Výplň
Központi elemként

Electrical properties of cable

Charakteristická impedance
100 ± 15 Ω at 1–100 MHz
Doba propagace signálu
5,3 ns/m
Impedance přenosu
20 mΩ/m a 10 MHz
Kapacita při 1 kHz
52 nF/km
Kategorie
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Odpor smyčky
120 Ω/km
Provozní napětí (UL klasifikace)
600 V
Provozní napětí, UL
600 V
Rozdílový odpor
3 %
Rychlost
180 m/min
Zkušební napětí: stínění vodič-vodič
2000 Veff/ 50 Hz; 1 perc
Zpožděné zkreslení
40 ns/100m

Mechanical and material properties of cable

Bez obsahu silikonu
Yes
Cykly ohybu
3 Mio
Halogen
Sans halogène, selon CEI 60754-2
Odolnost proti opotřebení
nagyon jó
Odolnost proti šíření ohně
in accordance with IEC 60332-1
Odolnost vůči olejům
in accordance with IEC 60811-2-1
Odolné proti UV záření
Igen
Poloměr ohybu, min., jen jednou
5 x kábelátmérő
Poloměr ohybu, min., opakovaný
7,5 x kábelátmérő
Rychlost
180 m/min
Síla při vytažení
≤ 150 N
Zrychlení
4 m/s²
Šíření ohně
Nem

Dugó, bal

Zástrčka vlevo
M12, D kódolású, IP67, dugós érintkező, 90°-os szög, csatlakozó, Műanyag, árnyékolt

Dugó, jobb

Zástrčka vpravo
szabad vezetékvég

Besorolások

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
