IE-CD-V14MHYB-10P-C-MA
IE-CD-V14MHYB-10P-C-MA
寸法図
Bottom view
IE-CD-V14MHYB-10P-C-MA
寸法図

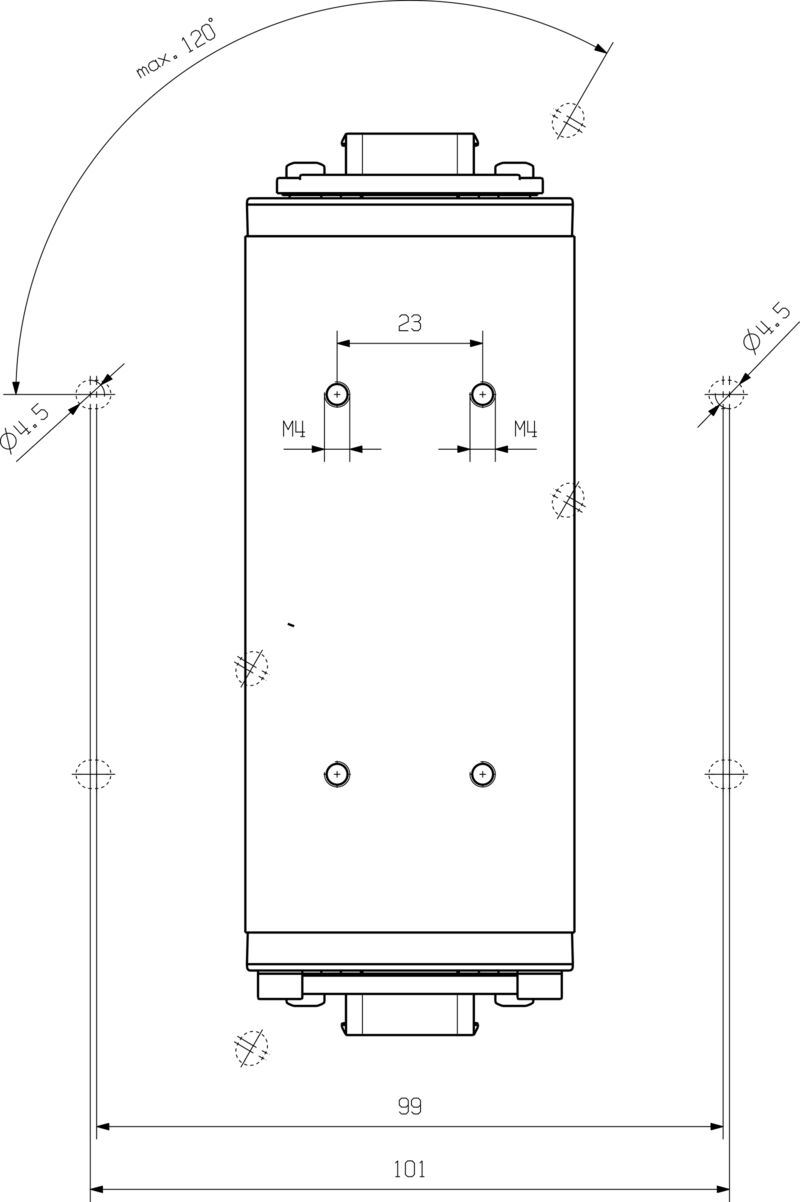

Bottom view with mounting feet
IE-CD-V14MHYB-10P-C-MA
寸法図

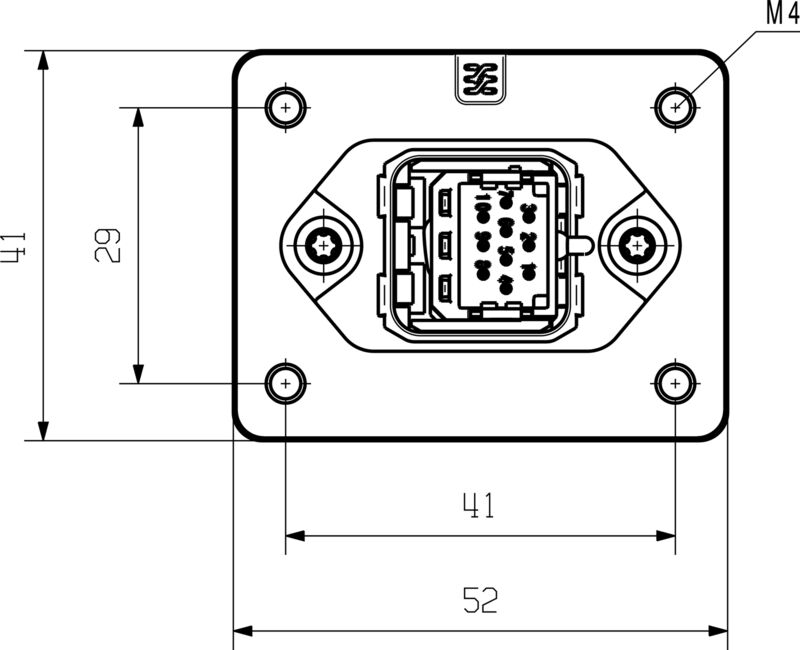

Front view
IE-CD-V14MHYB-10P-C-MA
寸法図
Side view

IE-CD-V14MHYB-10P-C-MA

ジャンクションボックス, FreeCon, ハイブリッド, プラグインコネクタ, IP65

商品番号 1068840000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 2 関連製品 1
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 一般データ 一般基準 ハイブリッドコネクタ技術仕様 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cULus）
E316369

一般注文データ

バージョン
ジャンクションボックス, FreeCon, ハイブリッド, プラグインコネクタ, IP65
注文番号
1068840000
種別
IE-CD-V14MHYB-10P-C-MA
GTIN (EAN)
4032248823932
数量
1  items

寸法と重量

深さ
142  mm
奥行き（インチ）
5.591  inch
高さ
52  mm
高さ（インチ）
2.047  inch
幅
41  mm
幅（インチ）
1.614  inch
正味重量
652.82  g

温度

保管温度
-40 °C...75 °C
動作温度
-40 °C...70 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
e4cad7fc-a55e-4d5c-8f05-417a6385e9b6

一般データ

UL 94 可燃性等級
V-0
ハウジング主要材質
アルミニウムプロフィール
カバー：ダイカスト亜鉛、塗装
保護度合い
IP65
取り付け方式
ねじ取り付け
色
銀色

一般基準

コネクタ規格
IEC 61076-3-117 Var. 14
証明書番号（cULus）
E316369

ハイブリッドコネクタ技術仕様

シールド（ハイブリッドコネクタ）
360° shield contact
シール材質（ハイブリッドコネクタ）
NBR
ハウジングベース素材（ハイブリッドコネクタ）
亜鉛ダイカスト（フランジ）
PA 66
プラグサイクル（ハイブリッドコネクタ）
500
保護度合い（ハイブリッドコネクタ）
IP65
定格電圧（DIN EN 61984）（ハイブリッドコネクタ）
24  V
定格電流（ハイブリッドコネクタ）
接点につき3 A
接点抵抗（ハイブリッドコネクタ）
≤ 10 mΩ
接点材質（ハイブリッドコネクタ）
銅合金
接触表面（ハイブリッドコネクタ）
ニッケル下地金メッキ
極数
10

分類

ETIM 7.0
EC002597
ETIM 8.0
EC002597
ETIM 9.0
EC002597
ETIM 10.0
EC002597
ECLASS 9.1
27-44-03-18
ECLASS 10.0
27-44-03-18
ECLASS 11.0
27-44-03-18
ECLASS 12.0
27-44-03-18
ECLASS 13.0
27-44-03-18
ECLASS 14.0
27-44-03-18
ECLASS 15.0
27-44-03-18
