LS2HF 3.50/08/90 3.5SN OR BX
Imagen de producto
LS2HF 3.50/08/90 3.5SN OR BX
Imagen de producto
LS2HF 3.50/08/90 3.5SN OR BX
Dimensional drawing
LS2HF 3.50/08/90 3.5SN OR BX
Graph
LS2HF 3.50/08/90 3.5SN OR BX
Ventaja del producto
Fast conductor entry through PUSH IN
LS2HF 3.50/08/90 3.5SN OR BX
Ventaja del producto
Simple and reliable connection
LS2HF 3.50/08/90 3.5SN OR BX
Ventaja del producto
Compact design with 2 levels
LS2HF 3.50/08/90 3.5SN OR BX
Ventaja del producto
Maintenance through test tap

LS2HF 3.50/08/90 3.5SN OR BX

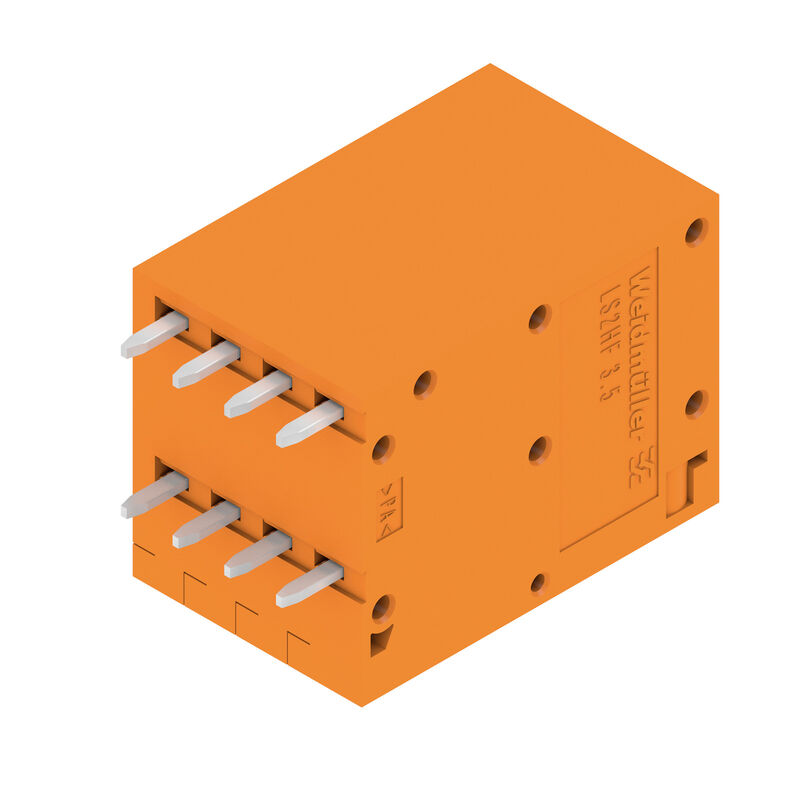

Bornes para circuito impreso, 3.50 mm, Número de polos: 8, 90°, Longitud del terminal de soldadura (l): 3.5 mm, naranja, PUSH IN con actuador, Sección de embornado, máx. : 1.5 mm², Caja

N.º de artículo 2000960000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 1 Productos relacionados 14
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Pruebas tipo Indicación importante Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a141b9cd-a4d9-451f-8b4d-e03428dc3481/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Version
Bornes para circuito impreso, 3.50 mm, Número de polos: 8, 90°, Longitud del terminal de soldadura (l): 3.5 mm, naranja, PUSH IN con actuador, Sección de embornado, máx. : 1.5 mm², Caja
Order No.
2000960000
Type
LS2HF 3.50/08/90 3.5SN OR BX
GTIN (EAN)
4050118382877
Cantidad
100 Pieza
Valores característicos del producto
IEC: 400 V / 17.5 A / 0.2 - 1.5 mm²
UL: 150 V / 12.5 A / AWG 26 - AWG 16
Embalaje
Caja

Dimensiones y pesos

Depth
18 mm
Profundidad (pulgadas)
0,709 inch
Height
27,7 mm
Altura (pulgadas)
1,091 inch
Altura construcción baja
24,2 mm
Width
19 mm
Anchura (pulgadas)
0,748 inch
Net weight
7,225 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Parámetros del sistema

Produktfamilj
OMNIMATE Signal - Serie LS
Ledaranslutningsteknik
PUSH IN con actuador
Montering på kretskortet
Conexión por soldadura THT
Conductor outlet direction
90°
Delning i mm (P)
3,5 mm
Delning i tum (P)
0,138 "
Antal poler
8
Número de filas de polos
2
Uppgraderbar av kunden
No
Número de series
2
Lödstiftlängd (l)
3,5 mm
Solder pin length tolerance
-0,1 / 0 mm
Solder pin dimensions
1,0 x 0,6 mm
Dimensiones del pin de soldadura = d tolerancia
0 / -0,05 mm
Diameter bestyckningshål (D)
1,3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Número de terminales de soldadura por polo
1
Punta de destornillador
0,4 x 2,5
Longitud de desaislado
8 mm
L1 en mm
10,5 mm
L1 en pulgadas
0,413 "
Protección contra contacto según DIN VDE 0470
IP 20
Protección contra contacto según DIN VDE 57106
protección de dedos
Tipo de protección
IP20

Datos del material

绝缘材料
PA 66/6
Color
naranja
Color componentes de accionamiento
negro
Carta de colores (similar)
RAL 2000
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
Grado inflamabilidad según UL 94
V-0
触点材料
aleación de cobre
Estructura de capas de la conexión por soldadura
4...7 µm Sn mate
Temperatura de almacenamiento, min.
−40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
−50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
−25 °C
Gama de temperatura, montaje, max.
100 °C

Conductores aptos para conexión

压接范围，最小
0,2 mm²
Clamping range, max.
1,5 mm²
Sección de conexión del conductor AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 16
Rígido, mín. H05(07) V-U
0,2 mm²
Rígido, máx. H05(07) V-U
1,5 mm²
Flexible, mín. H05(07) V-K
0,2 mm²
Flexible, máx. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
0,75 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,2 mm²
最大压接面积 带管状端头，符合DIN46 228/ 1
1,5 mm²
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,25 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025760000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,34 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025770000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0690700000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9021040000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0372700000
Texto de referencia
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)

Datos nominales conformes a IEC

testado según la norma
IEC 60947-7-4
Corriente nominal, número de polos mín. (Tu=20 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)
9 A
Corriente nominal, número de polos mín. (Tu=40 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)
8 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
200 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
2,5 kV

Datos nominales según CSA

Märkspänning (användargrupp B / CSA)
150 V
Märkspänning (användargrupp D / CSA)
150 V
Märkström (användargrupp B / CSA)
12,5 A
Märkström (användargrupp D / CSA)
12,5 A
Ledardiameter AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 16

Datos nominales según UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
150 V
Rated voltage (Use group D / UL 1059)
150 V
Rated current (Use group B / UL 1059)
12,5 A
Intensidad nominal (Use Group D / UL 1059)
12,5 A
Sección de conexión del conductor AWG, mín.
AWG 26
Ledardiameter AWG, max.
AWG 16
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Packaging
Caja
VPE length
266 mm
VPE width
185 mm
VPE height
29 mm

Pruebas tipo

Test: Durability of markings
  • Estándar:
    IEC 60947-7-4 sección 7.1.4 / 08.13
  • Prueba:
    marca de origen, identificación de tipo, paso, reloj con fecha
  • Evaluación:
    disponible
Test for damage to and accidental loosening of conductors
  • Estándar:
    IEC 60999-1, sección 9.4 / 11.99, IEC 60999-1, sección 9.5 / 11.99
  • Requerimiento:
    0,2 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,2 mm²
  • Evaluación:
    superado
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
  • Evaluación:
    superado
  • Requerimiento:
    0,4 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,5 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
  • Evaluación:
    superado
Pull-out test
  • Estándar:
    IEC 60999-1, sección 9.4 / 11.99, IEC 60999-1, sección 9.5 / 11.99
  • Requerimiento:
    ≥10 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,2 mm²
  • Evaluación:
    superado
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
  • Evaluación:
    superado
  • Requerimiento:
    ≥40 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
  • Evaluación:
    superado

Indicación importante

IPC conformity
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notes
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • Se recomienda el prensado en "A" para terminales tubulares con la herramienta de prensado PZ 6/5.
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
