製品情報

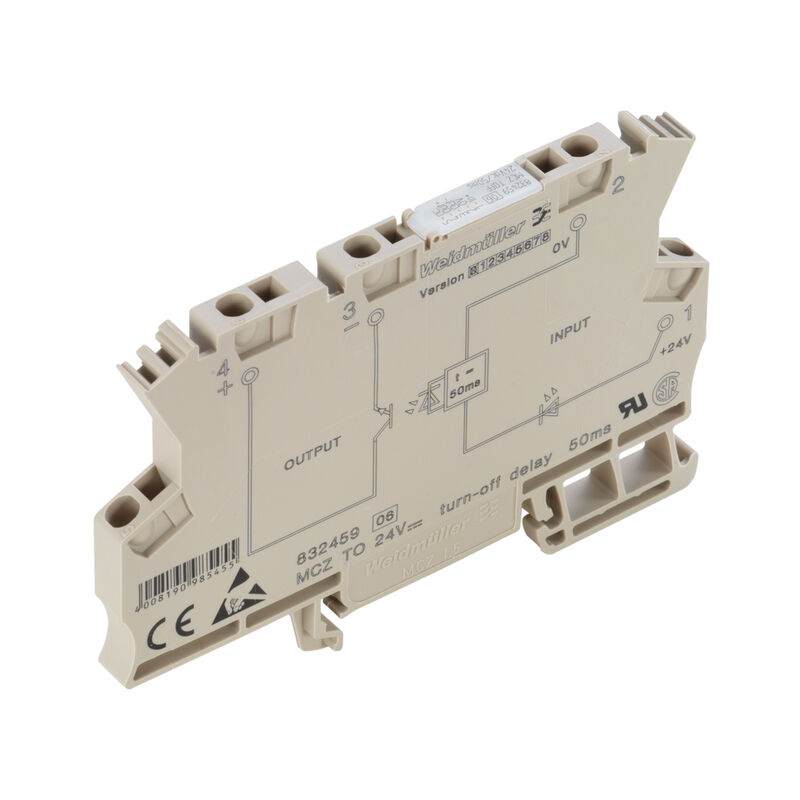

| バージョン | MCZモデルシリーズ, パルスストレッチャー, 接点数: 1, NO接点, 定格制御電圧: 24 V DC ±10 %, 持続電流: 20 mA, 耐張クランプ接続 |
| 注文番号 | 8324590000 |
| 種別 | MCZ TO 24VDC/50MS |
| GTIN (EAN) | 4008190985455 |
| 数量 | 10 items |
| 深さ | 63.2 mm |
| 奥行き（インチ） | 2.488 inch |
| 高さ | 91 mm |
| 高さ（インチ） | 3.583 inch |
| 幅 | 6.1 mm |
| 幅（インチ） | 0.24 inch |
| 正味重量 | 22.4 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -25 °C...50 |
| 湿度 | 相対湿度40℃/93%、結露なし |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
| SCIP | 35d83707-6a3b-45b5-b9f8-6ba8184c863e |
| 証明書番号（cURus） | E141197 |
| 定格制御電圧 | 24 V DC ±10 % |
| 定格電流 DC | 6.7 mA ±10 % |
| 公称出力 | 160 mW |
| ステータス表示 | 緑色LED |
| 保護回路 | 極性違い防止 |
| 最小パルス幅 | 2 ms |
| 定格スイッチング電圧 | DC5...48 V |
| 持続電流 | 0.02 A |
| 定格負荷の最大回路周波数 | 5 Hz |
| 最大開閉電圧、DC | 48 V |
| 突入電流 | 200 mA |
| スイッチオフ遅延 | 50 ms |
| 接点の種別 | 1 NO接点 (トランジスタ) |
| 表側取り付けに最適 | いいえ |
| レール | TS 35 |
| テストボタンが使用可能 | いいえ |
| メカニカルスイッチの位置表示 | いいえ |
| 開放側面 | 右 |
| 色 | ベージュ |
| UL94 可燃性等級コンポーネント |
|
| 定格電圧 | 300 V |
| 汚染度 | 2 |
| サージ電圧カテゴリー | IV |
| 制御側 – 荷重側の空気パスおよびクリープパス | ≥ 5.5 mm |
| 制御側 – 負荷側の耐電圧 | 1 kVeff / 1秒 |
| 取り付けレールの耐電圧 | 4 kV効率 / 1 min. |
| インパルス耐電圧 | 6 kV (1.2/50 μs) |
| 証明書番号（CSA） | 154685-1198742 |
| 証明書番号（cURus） | E141197 |
| 導体接続方法 | 耐張クランプ接続 |
| 被覆剝き長さ、定格接続 | 8 mm |
| クランプ範囲、定格接続 | 1.5 mm² |
| クランプ範囲、最小 | 0.5 mm² |
| クランプ範囲、最大 | 1.5 mm² |
| 配線接続断面 AWG、最小 | AWG 26 |
| 導体接続断面積 AWG、最大. | AWG 16 |
| 導体断面、固定式、最小 | 0.5 mm² |
| 導体断面、固定式、最大 | 1.5 mm² |
| 導体断面積、固定式、最小. (AWG) | AWG 26 |
| 導体断面積、固定式、最大. (AWG) | AWG 16 |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 1.5 mm² |
| 導体断面積、細径撚線、最小. (AWG) | AWG 26 |
| 導体断面積、細径撚線、最大. (AWG) | AWG 16 |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 1.5 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最小 | 0.5 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最大 | 1.5 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 製品情報 | ケーブルの長さは 30 m を超えてはなりません。 |
| 承認/証明書/適合証明書 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37677) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55025) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8324590000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8324590000) |
| ユーザ文書 | [Device description -- Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_37786) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001439 |
| ETIM 7.0 | EC001439 |
| ETIM 8.0 | EC001439 |
| ETIM 9.0 | EC001439 |
| ECLASS 9.0 | 27-37-16-05 |
| ECLASS 9.1 | 27-37-16-05 |
| ECLASS 10.0 | 27-37-16-05 |
| ECLASS 11.0 | 27-37-16-05 |
| ECLASS 12.0 | 27-37-16-05 |
| ECLASS 13.0 | 27-37-16-05 |
| ECLASS 14.0 | 27-37-16-05 |
| 認可 |     |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E141197 |
