製品情報
| バージョン | 単極および多極端子ストリップ, ねじ接続, 2.5 mm², 400 V, 24 A, 極数: 8, 72.75 mm, ミディアムイエロー |
| 注文番号 | 0274420000 |
| 種別 | MK 3/8 |
| GTIN (EAN) | 4008190185015 |
| 数量 | 25 items |
| 深さ | 16.1 mm |
| 奥行き（インチ） | 0.634 inch |
| 高さ | 15 mm |
| 高さ（インチ） | 0.591 inch |
| 幅 | 72.75 mm |
| 幅（インチ） | 2.864 inch |
| 正味重量 | 29.48 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| REACH SVHC | / |
| 材質 | KrG |
| 色 | ミディアムイエロー |
| UL 94 可燃性等級 | 5VA |
| バージョン | マウントレール用 |
| エンドカバープレートの要求 | いいえ |
| 取り付け方式 | 直接実装 |
| 爆発試験バージョン | いいえ |
| 設置アドバイス | 直接実装 |
| 接続種別、追加接続 | ねじ接続 |
| DMS電動ドライバーによるトルクレベル | 1 |
| IEC 60947-1 準拠のゲージ | A2 |
| クランプネジ | M 2.5 |
| クランプ範囲、最大 | 4 mm² |
| クランプ範囲、最小 | 0.33 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 接続数 | 16 |
| 接続断面、撚線、最大 | 2.5 mm² |
| 接続断面、撚線、最小 | 1.5 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 締付けトルク、最大. | 0.45 Nm |
| 締付けトルク、最小. | 0.4 Nm |
| 被覆剥き長さ | 5 mm |
| 配線接続断面 AWG、最小 | AWG 22 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 1.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 1.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 2.5 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 4 mm² |
| 証明書番号（CSA） | 12400-149 |
| 配線の最大断面（CSA） | 12 AWG |
| 配線の最小断面（CSA） | 22 AWG |
| 電圧規模C（CSA） | 300 V |
| 電流の規模C（CSA） | 25 A |
| 固定寸法 | 18.5 mm |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 極数 | 8 |
| 標準 | IEC 60947-7-1 |
| 設置アドバイス | 直接実装 |
| 配線接続断面 AWG、最小 | AWG 22 |
| 定格断面 | 2.5 mm² |
| 定格電圧 | 400 V |
| 定格 DC 電圧 | 400 V |
| 定格電流 | 24 A |
| 最大導体電流 | 24 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 1.33 mΩ |
| 定格インパルス耐電圧 | 6 kV |
| IEC 60947-7-xに準拠した出力損失 | 0.77 W |
| 汚染度 | 3 |
| 導体サイズフィールド配線最大（UR） | 12 AWG |
| 導体サイズフィールド配線最小（UR） | 22 AWG |
| 導体サイズ工場配線最大（UR） | 12 AWG |
| 導体サイズ工場配線最小（UR） | 22 AWG |
| 証明書番号（UR） | E60693 |
| 電圧規模B（UR） | 300 V |
| 電圧規模D（UR） | 600 V |
| 電流の規模B（UR） | 20 A |
| 電流の規模D（UR） | 5 A |

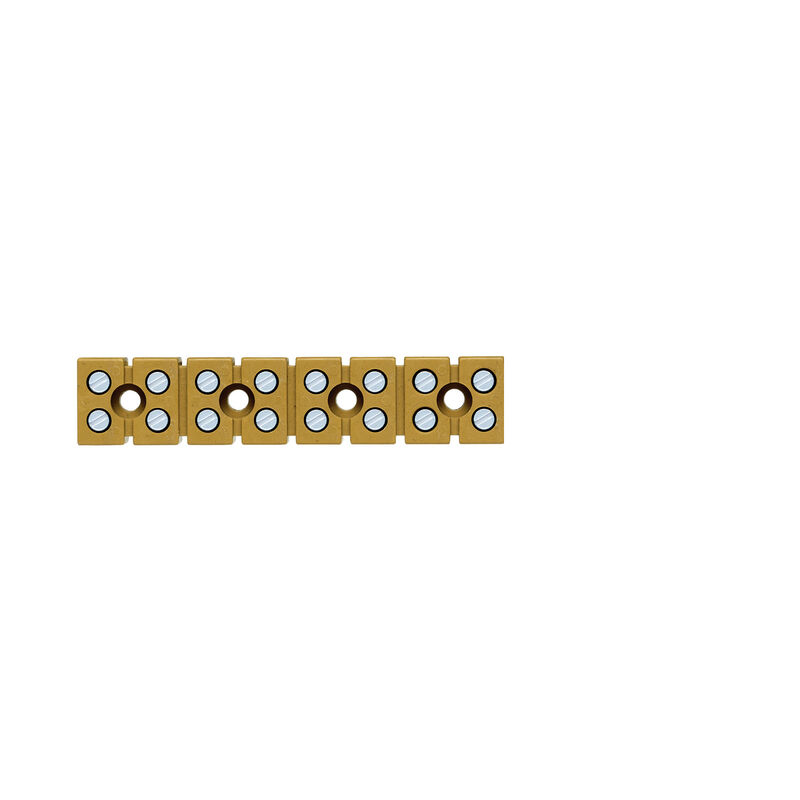

| 図表タイトル 02 | 製品イメージ |
| 画像サブタイトル - 02 | 図に類似 |
| 承認/証明書/適合証明書 |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36372)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224695) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0274420000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0274420000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=0274420000&norm=0) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001284 |
| ETIM 7.0 | EC001284 |
| ETIM 8.0 | EC001284 |
| ETIM 9.0 | EC001284 |
| ECLASS 9.0 | 27-14-11-06 |
| ECLASS 9.1 | 27-14-11-06 |
| ECLASS 10.0 | 27-14-11-06 |
| ECLASS 11.0 | 27-14-11-06 |
| ECLASS 12.0 | 27-14-11-06 |
| ECLASS 13.0 | 27-14-11-06 |
| 認可 |       |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（UR） | E60693 |
| 証明書番号（cURusEX） | E184763 |
