PSSR 24VDC/1PH AC 25A
電源ソリッドステートリレー, ソリッドステート接点, 定格制御電圧: 3.5…32 V DC , 定格スイッチング電圧: AC12...275 V, 持続電流: 17 A (AC51) ＠ 40 °C, 3.5 A (AC 53), ねじ接続
商品番号
1406200000
製品情報
| バージョン | 電源ソリッドステートリレー, ソリッドステート接点, 定格制御電圧: 3.5…32 V DC , 定格スイッチング電圧: AC12...275 V, 持続電流: 17 A (AC51) ＠ 40 °C, 3.5 A (AC 53), ねじ接続 |
| 注文番号 | 1406200000 |
| 種別 | PSSR 24VDC/1PH AC 25A |
| GTIN (EAN) | 4050118206821 |
| 数量 | 1 items |
| 深さ | 115.9 mm |
| 奥行き（インチ） | 4.563 inch |
| 高さ | 98 mm |
| 高さ（インチ） | 3.858 inch |
| 幅 | 22.5 mm |
| 幅（インチ） | 0.886 inch |
| 正味重量 | 244 g |
| 保管温度 | -55 °C...125 °C |
| 動作温度 | -55 °C...100 °C |
| 湿度 | 40～85%（屋内）結露なし |
| REACH SVHC | / |
| 証明書番号（cURus） | E360862 |
| 定格制御電圧 | 3.5…32 V DC |
| 公称制御電流 | 10...13 mA |
| 公称出力 | < 500 mW |
| ステータス表示 | LED黄色 |
| 保護回路 | サプレッサダイオード |
| 入力周波数 | 10 Hz |
| 定格スイッチング電圧 | AC12...275 V |
| 持続電流 | 17 A (AC 51) @ 40 °C; 3.5 A (AC 53) |
| 最大スイッチング電流 | 25 A |
| 負荷カテゴリー |
AC 51
AC 53 |

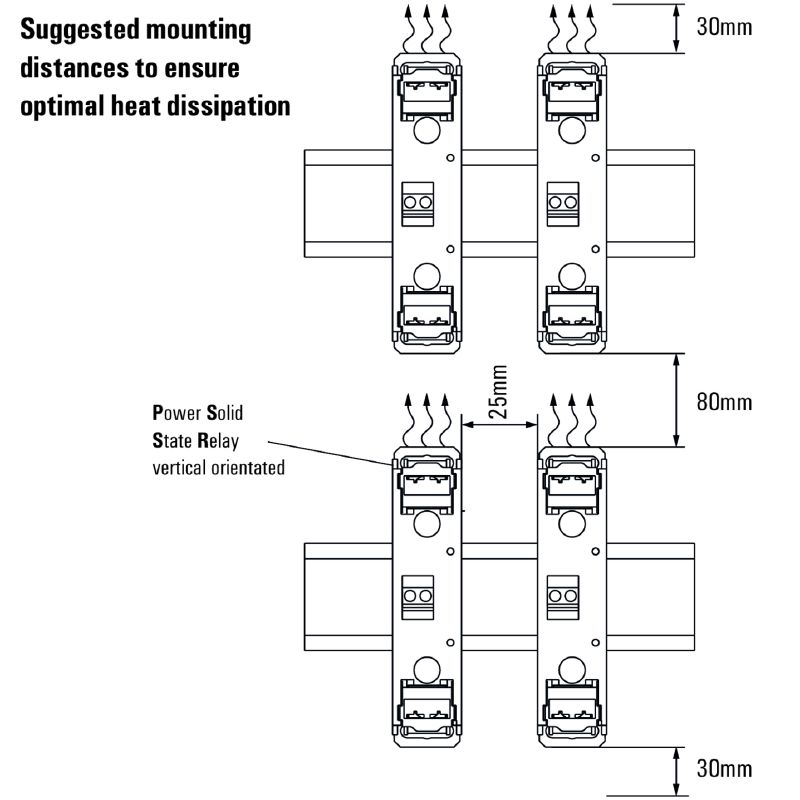

| 突入電流 | 140 A (10 ms) |
| パルス負荷、最大電流 | 250 A（10 ms）、非反復性 |
| 負荷限度積分（I²t）< 10 ms | 340 A²s |
| スイッチオン遅延 | ≤ 10 ms |
| スイッチオフ遅延 | ≤ 10 ms |
| 最大負荷での電圧降下 | ≤1.25 V |
| 漏電流 | ≤ 1 mA |
| 最小スイッチング電流 | 5 mA |
| 短絡耐性仕様 | いいえ |
| 保護回路、負荷側 | バリスタ |
| 接点の種別 | 1 NO接点 (Triac（ゼロクロススイッチ）) |
| 出力電圧周波数範囲 | 50...60 Hz |
| 最大回路周波数（DC 制御電圧） | 10 Hz |
| バージョン | ヒートシンク搭載の単相（ゼロ電圧スイッチ出力） |
| レール | TS 35 |
| 色 | 黒色 |
| 準拠した絶縁協調 | EN 60947-4-3:2014 |
| 汚染度 | 2 |
| サージ電圧カテゴリー | III |
| 制御側 – 負荷側の耐電圧 | 4 kVeff |
| 負荷側の絶縁耐力 – ハウジング | 4 kVeff |
| インパルス耐電圧 | 4 kV (1.2/50 μs) |
| 保護度合い | IP20 |
| 証明書番号（cURus） | E360862 |
| 導体接続方法（制御側） | ねじ接続 |
| 定格接続クランプ範囲（制御側） | 1.5 mm² |
| 最小定格接続クランプ範囲（制御側） | 0.13 mm² |
| 最大定格接続クランプ範囲（制御側） | 3.3 mm² |
| 最小締付トルク（制御側） | 0.4 Nm |
| 最大締付トルク（制御側） | 0.5 Nm |
| ブレードのサイズ（制御側） | 0.6 x 3.5 mm |
| 配線接続方法（負荷側） | ねじ接続 |
| 定格接続クランプ範囲（負荷側） | 6 mm² |
| 最小定格接続クランプ範囲（負荷側） | 1.5 mm² |
| 最大定格接続クランプ範囲（負荷側） | 6 mm² |
| 配線接続方法（負荷側） | M5リングケーブルラグ（絶縁） |
| 最小締付トルク（荷重側） | 2 Nm |
| 最大締付トルク（荷重側） | 3 Nm |
| ブレードのサイズ（負荷側） | Gr.PZ2 |
| 導体接続方法 | ねじ接続 |
| 承認/証明書/適合証明書 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36000) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61672) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1406200000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1406200000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1406200000&norm=0) |
| ユーザ文書 | [Beipackzettel / Package Insert - multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_36030) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002055 |
| ETIM 7.0 | EC002055 |
| ETIM 8.0 | EC002055 |
| ETIM 9.0 | EC002055 |
| ECLASS 9.0 | 27-37-10-14 |
| ECLASS 9.1 | 27-37-10-14 |
| ECLASS 10.0 | 27-37-10-14 |
| ECLASS 11.0 | 27-37-10-14 |
| ECLASS 12.0 | 27-37-10-14 |
| ECLASS 13.0 | 27-37-10-14 |
| 認可 |    |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E360862 |
