製品情報
| バージョン | 0.14mm², 2.5mm², トラピーズクリンプ |
| 注文番号 | 2903690000 |

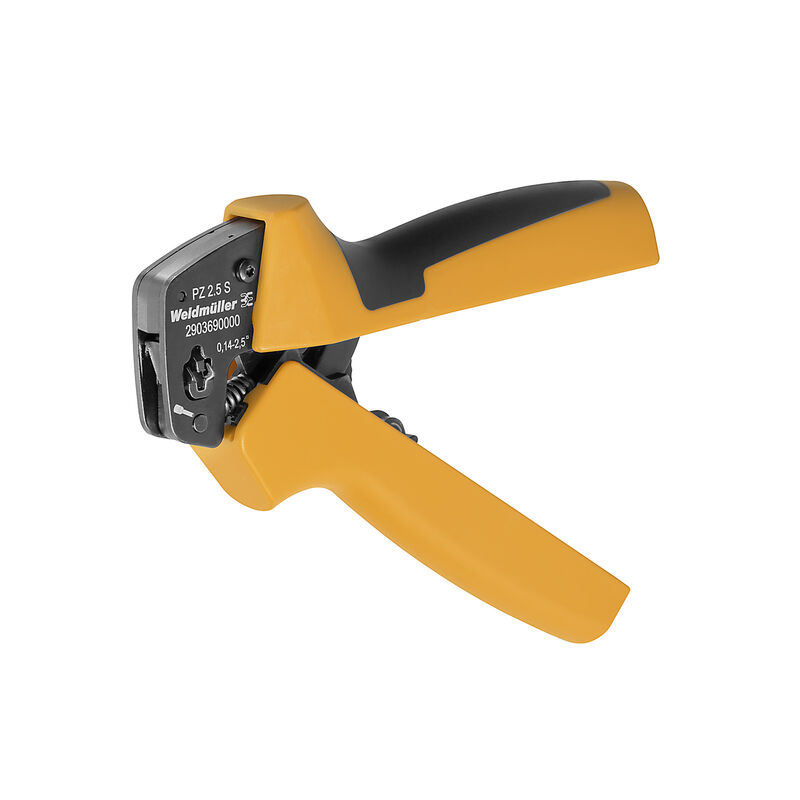

| 種別 | PZ 2.5 S |
| GTIN (EAN) | 4099986027008 |
| 数量 | 1 items |
| 深さ | 31 mm |
| 奥行き（インチ） | 1.22 inch |
| 高さ | 70 mm |
| 高さ（インチ） | 2.756 inch |
| 幅 | 160 mm |
| 幅（インチ） | 6.299 inch |
| 長さ | 160 mm |
| 長さ（インチ） | 6.299 inch |
| 正味重量 | 290.6 g |
| RoHS 対応状況 | 影響なし |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2159813b-98fd-4068-b62a-bc89a046c012 |
| バージョン | 機械式、交換可能なインサートなし |
| クリンプ範囲、最大 | 2.5 mm² |
| クリンプ範囲、最小 | 0.14 mm² |
| 導体横断面、最小. AWG | AWG 26 |
| 導体直径、最大. AWG | AWG 14 |
| 接点タイプ | プラスチックカラーあり/なし ワイヤーエンドフェルール |
| クリンプタイプ/プロファイル | トラピーズクリンプ |
| フェルール断面積、最大. | 2.5 mm² |
| フェルール断面積、最小. | 0.14 mm² |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_318089) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2903690000) |
| ユーザ文書 | [BDAL PZ 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_311442) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000168 |
| ETIM 7.0 | EC000168 |
| ETIM 8.0 | EC000168 |
| ETIM 9.0 | EC000168 |
| ECLASS 9.0 | 21-04-38-11 |
| ECLASS 9.1 | 21-04-38-11 |
| ECLASS 10.0 | 21-04-38-11 |
| ECLASS 11.0 | 21-04-38-11 |
| ECLASS 12.0 | 21-04-38-11 |
| ECLASS 13.0 | 21-04-38-11 |
| ECLASS 14.0 | 21-04-38-11 |
