製品情報
| バージョン | 渡り配線コネクタ (端子), ねじ込み, グレー, 24 A, 極数: 4, ピッチ (mm) (P): 5.10, 絶縁: いいえ, 幅: 19.3 mm |
| 注文番号 | 0368400000 |

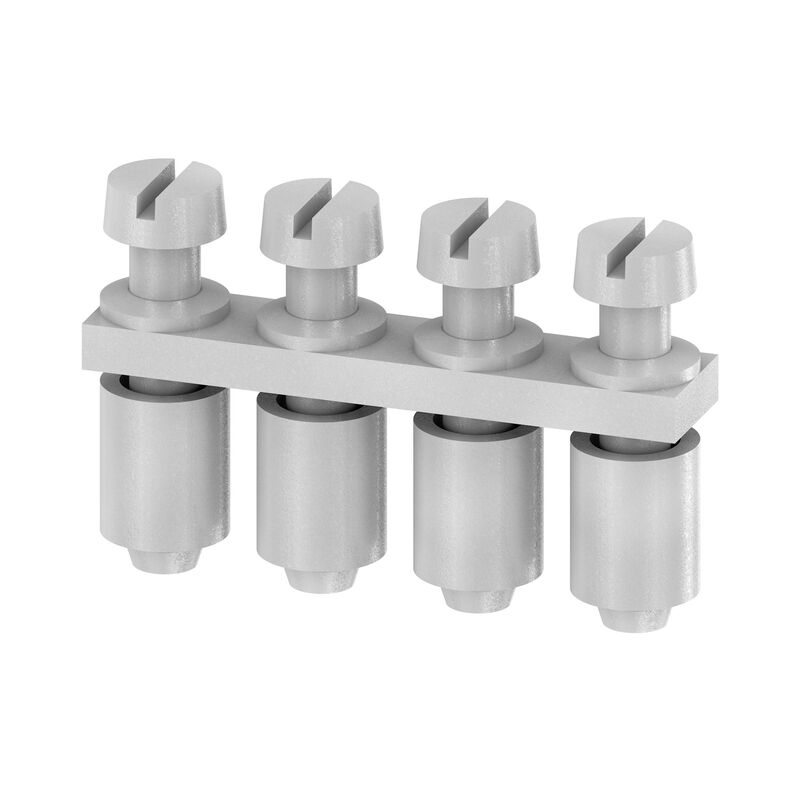

| 種別 | Q 4 AKZ1.5 |
| GTIN (EAN) | 4008190153892 |
| 数量 | 50 items |
| 深さ | 11 mm |
| 奥行き（インチ） | 0.433 inch |
| 高さ | 4 mm |
| 高さ（インチ） | 0.157 inch |
| 幅 | 19.3 mm |
| 幅（インチ） | 0.76 inch |
| 正味重量 | 3.36 g |
| 保管温度 | -25 °C...55 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | 銅・錫 |
| 色 | グレー |
| バージョン | 交差接続リンク |
| 固定形式 | ねじ込み |
| 爆発試験バージョン | いいえ |
| 設置アドバイス | 直接実装 |
| 交差接続端子数 | 4 |
| 定格電流、多極 | 24 A |
| 種別 | 渡り配線コネクタ |
| ピッチ (mm) (P) | 5.1 mm |
| 極数 | 4 |
| 設置アドバイス | 直接実装 |
| 定格電流 | 24 A |
| エンジニアリングデータ |
[CAD data -- 04444_Q_4_AKZ1.5_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38095)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59069) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0368400000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0368400000) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | 適合 |
