RA MCZ1.5 DKBG 1674
RA MCZ1.5 DKBG 1674

RA MCZ1.5 DKBG 1674

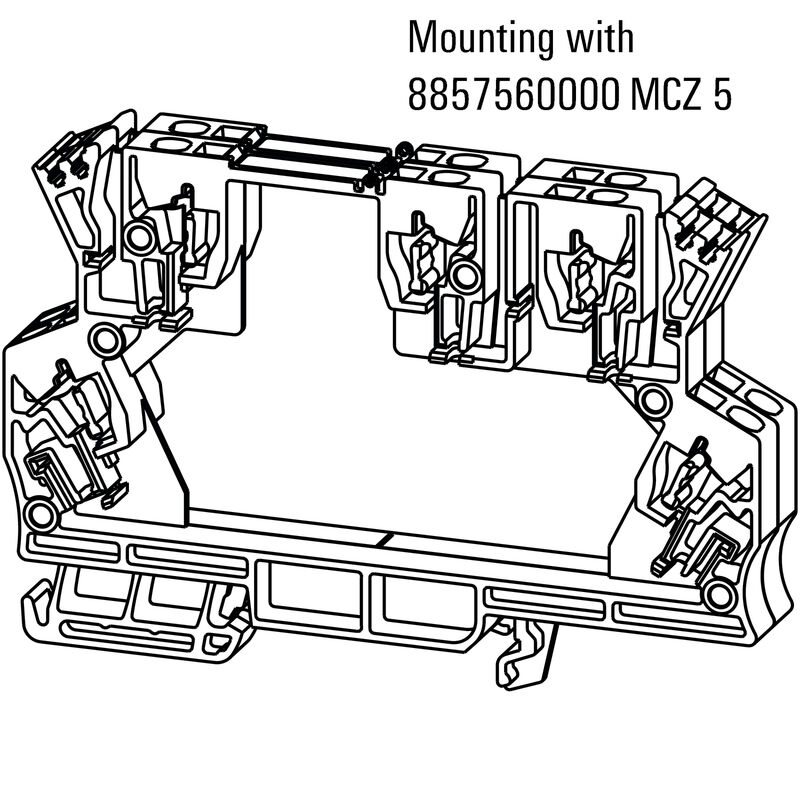

Модуль расширения, OMNIMATE Housing — TERMINALBOX серо-бежевый, Модуль расширения, Ширина: 8.5 mm

№ продукта 2224240000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 1
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Данные о материалах Общие данные Конструкция - требования IN Варианты индивидуализации Свойства сборки Свойства корпуса Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

버전
Модуль расширения, OMNIMATE Housing — TERMINALBOX серо-бежевый, Модуль расширения, Ширина: 8.5 mm
주문 번호
2224240000
Typ
RA MCZ1.5 DKBG 1674
GTIN (EAN)
4032248126262
Кол.
25 Штука

Размеры и массы

Głębokość
55,9 mm
Глубина (дюймов)
2,201 inch
Wysokość
91 mm
Высота (в дюймах)
3,583 inch
Szerokość
8,5 mm
Ширина (в дюймах)
0,335 inch
Масса нетто
8,612 g

Температуры

Lagertemperatur
-25 °C...55 °C
Влажность при температуре хранения
80 % относительная влажность (без конденсации)
Рабочая температура
-50 °C...120 °C
Температура монтажа
-25 °C...120 °C

Экологическое соответствие изделия

RoHS-kompatibilitetsstatus
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Данные о материалах

Группа изоляционного материала
I
Изоляционный материал
PA 66
Класс пожаростойкости UL 94
V-0
Основной материал
Пластмасса
Поверхность
необработанный
Сравнительный показатель пробоя (CTI)
600 ≤ CTI

Общие данные

Вид защиты
IP20 в установленном состоянии
Способность к заливке
Да
Цветовой код
серо-бежевый

Конструкция - требования IN

Допуск на толщину печатной платы
±0,1 мм
Сертификат на очертания печатной платы
±0,1
Толщина печатной платы
1 mm

Варианты индивидуализации

Альтернативные цвета
Дополнительно – по запросу
Возможна маркировка по заказу клиента
Нет
Возможны вырезы по заказу клиента
Нет

Свойства сборки

Antal anslutningsnivåer
2
Количество печатных плат, макс.
1
Продолжительный ток перемычки
10 A
Продолжительный ток перемычки/печатной платы
32 A
Перемычка
Да
Вид соединения
Пружинное соединение

Свойства корпуса

Устанавливаемая защелкивающаяся крышка
Да
Совместимый маркер
Да
Продолжительный ток перемычки
10 A
Перемычка
Да
Количество уровней соединения
2

Классификации

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-04
ECLASS 15.0
27-19-06-04
