RCMA-B22-D175-4.5
RCMA-B22-D175-4.5
RCMA-B22-D175-4.5

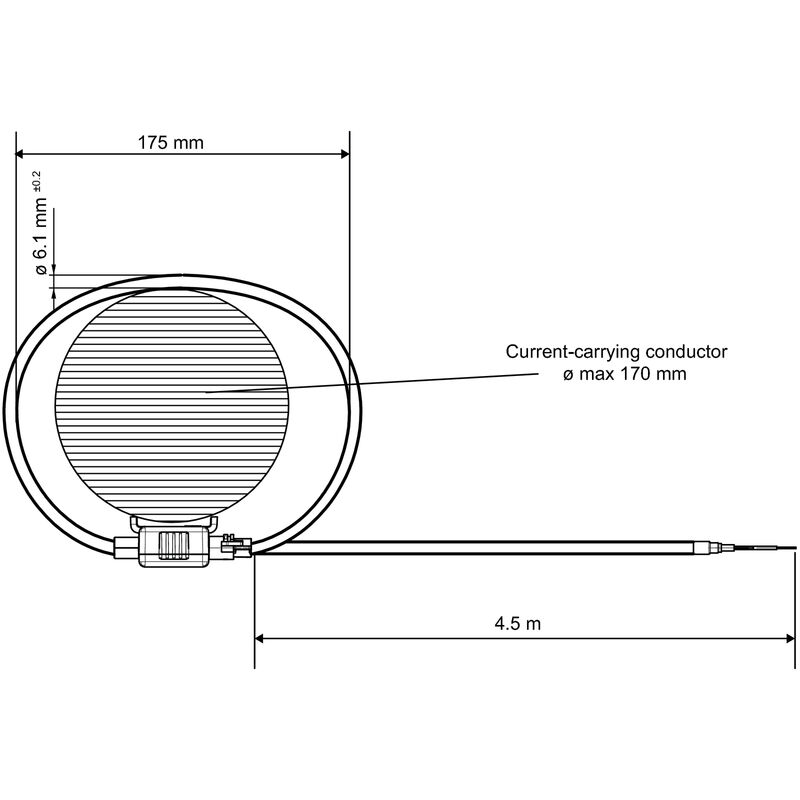

Dessin coté

RCMA-B22-D175-4.5

Rogowski coil, Diamètre: 175 mm, Longueur du câble: 4.5 m, 100…5000 A, Sortie : Impulsion, Signaux mV

Référence produit 2593360000
Fiche technique Téléchargements de produits
Accessoires 2 Est un accessoire de 3 Autres produits de la même gamme 12
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Dimensions des conducteurs sous tension 전기적 속성 Caractéristiques techniques Entrée Caractéristiques générales Coordination de l'isolation Description d'article Classifications

Agréments

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E469563

Informations générales de commande

Verze
Rogowski coil, Diamètre: 175 mm, Longueur du câble: 4.5 m, 100…5000 A, Sortie : Impulsion, Signaux mV
Číslo objednávky
2593360000
Typ
RCMA-B22-D175-4.5
GTIN (EAN)
4050118647785
Qté.
1 Pièce

Dimensions et poids

Průměr
175 mm
Poids net
284 g

Températures

Skladovací teplota
-40 °C...80 °C
Provozní teplota
-40 °C...80 °C
Vlhkost při provozní teplotě
5 – 90 % (sans condensation)

Conformité environnementale du produit

Stav souladu se směrnicí RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Dimensions des conducteurs sous tension

도체의 유형
Rail conducteur
Conducteur rond
Conducteurs non isolés
라운드형 컨덕터
175 mm

전기적 속성

1차 전류
5 000 A
2차 전압
22,5 mV (@ 50Hz Iprimary = 1 kA)
30 V (max)
Chyba měření
< ± 0,5% (de la valeur finale de la plage de mesure)
Nominal turns ratio
44,44 kA/V
Phase shift
0,004 °
Temperatura conductor primario
105 °C
Tolerance class
0,5
주파수 대역
50...60 Hz

Caractéristiques techniques

Délka kabelu
4,5 m
Odpor cívky
105 Ω
Průměr kabelu
6.1 mm
Stupeň krytí
IP57

Entrée

Frekvenční pásmo
50...60 Hz

Caractéristiques générales

Konfigurace
Aucune
Linearita
pas d'erreur linéaire
Standardně
IEC 61010-1: 2010
IEC 61869-1: 2007
IEC 61869-2: 2012
IEC 61869-6: 2016
IEC 61869-10: 2017
UL 61010-1
Stupeň krytí
IP57

Coordination de l'isolation

Impulse withstand voltage
12,8 kV (1,2/50 ms)
Izolační napětí
7,4 kVRMS(50 Hz, 1 min)
Jmenovité izolační napětí
Isolation renforcée 1000 V selon CEI 61010-1, CAT III, PD2
Isolation de base 1000 V selon CEI 61010-1, CAT IV, PD2
Isolation renforcée 600 V selon CEI 61010-1, CAT IV, PD2
Kategorie rázového napětí
III
Odport proti plazivým proudům (CTI)
600
Standardně
IEC 61010-1: 2010
IEC 61869-1: 2007
IEC 61869-2: 2012
IEC 61869-6: 2016
IEC 61869-10: 2017
UL 61010-1
Tolerance class
0,5
Závažnost znečištění
2

Description d'article

Popis produktu
La bobine de Rogowski RCMA-B22-DXX est destinée à mesurer électroniquement le courant alternatif.
La bobine de Rogowski ne doit être utilisée qu’en association avec un convertisseur de mesure RCMC-5000-XX de Weidmüller.

Description fonctionnelle
Le circuit primaire (circuit électrique) et le circuit secondaire (circuit de mesure) sont isolés galvaniquement par la bobine de Rogowski.
Comme aucun effet de saturation ne se manifeste, les courants peuvent être détectés au sein d’une plage de courants primaires étendue sans perte de précision.

Propriétés
• Diamètre du câble de la bobine de mesure : 6,1 mm
• Brides du boîtier pour fixation avec colliers de serrage
• Fermeture à baïonnette plombable

Classifications

ETIM 8.0
EC002475
ETIM 9.0
EC002475
ETIM 10.0
EC002475
ECLASS 14.0
27-21-01-23
ECLASS 15.0
27-21-01-23
