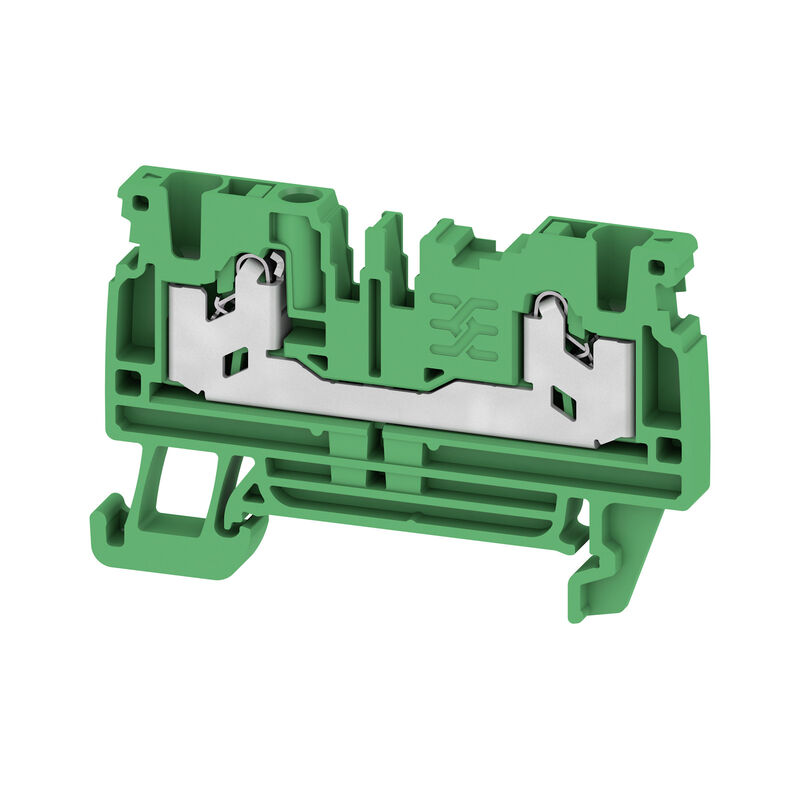

S2C 2.5 GN
S2C 2.5 GN
S2C 2.5 GN
S2C 2.5 GN

S2C 2.5 GN

Genomgångsplintblock, SNAP IN, grön, 2.5 mm², 24 A, 800 V, Antal anslutningar: 2

Produkt-ID 3109180000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 87 Använda produkter 1068
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Allmänt Märkdata Märkdata enligt UL Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693
Certifikat nr (cURusEX)
E184763

Allmänna beställningsdata

Utförande
Genomgångsplintblock, SNAP IN, grön, 2.5 mm², 24 A, 800 V, Antal anslutningar: 2
Art.nr.
3109180000
Typ
S2C 2.5 GN
GTIN (EAN)
4099987187107
Förp.
100 items

Mått och vikter

Djup
38 mm
Byggdjup (tum)
1,496 inch
Höjd
59 mm
Bygghöjd (tum)
2,323 inch
Bredd
5,1 mm
Byggbredd (tum)
0,201 inch
Nettovikt
8,447 g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Varaktig driftstemperatur, min.
−60 °C
Varaktig driftstemperatur, max.
130 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Materialdata

Grundläggande material
Wemid
Färgkod
grön
Färg manöverelement
grön
Brännbarhetsklass enligt UL 94
V-0

Systemparametrar

Ändplatta krävs
Ja
Antal potentialer
1
Antal våningar
1
Antal klämställen per våning
2
Antal potentialer per våning
1
Nivåer internt överkopplade
Nej
Montageskena obestyckad
TS 35
N-Funktion
Nej
PE-Funktion
Nej
PEN-Funktion
Nej

ytterligare tekniska data

explosionstestat utförande
Nej
Montagesätt
ihakningsbar
Monteringstyp
ihakad
rastbar
Ja
Öppna sidor
höger

Klämbara ledare (ytterligare anslutning)

Typ připojení, další připojení
SNAP IN

Klämbara ledare (Märkanslutning)

Anschlussrichtung
övre
Connection cross-section, finely stranded, min.
0,34 mm²
Dimens. caña destornillador
6 x 3,5 mm
Gauge to IEC 60947-1
A2
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,34 mm²
Leiteranschlussquerschnitt AWG, max.
AWG 14
Number of connections
2
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
2,5 mm²
Rörlängd för tvillingändhylsa enligt area
  • Area, min.:
    0,5 mm²
  • Area, max.:
    0,5 mm²
  • Rörlängd, min.:
    8 mm
  • Rörlängd, max.:
    12 mm
  • Area, min.:
    0,75 mm²
  • Area, max.:
    0,75 mm²
  • Rörlängd, min.:
    18 mm
  • Rörlängd, max.:
    18 mm
Rörlängd för ändhylsa med plastkrage enligt area
  • Area, min.:
    0,25 mm²
  • Area, max.:
    0,34 mm²
  • Rörlängd, min.:
    8 mm
  • Rörlängd, max.:
    8 mm
  • Area, min.:
    0,5 mm²
  • Area, max.:
    1 mm²
  • Rörlängd, min.:
    8 mm
  • Rörlängd, max.:
    12 mm
  • Area, min.:
    1,5 mm²
  • Area, max.:
    2,5 mm²
  • Rörlängd, min.:
    10 mm
  • Rörlängd, max.:
    18 mm
Rörlängd för ändhylsa utan plastkrage enligt area
  • Area, min.:
    0,5 mm²
  • Area, max.:
    1 mm²
  • Rörlängd, min.:
    10 mm
  • Rörlängd, max.:
    10 mm
  • Area, min.:
    1,5 mm²
  • Area, max.:
    2,5 mm²
  • Rörlängd, min.:
    10 mm
  • Rörlängd, max.:
    18 mm
Sección de embornado, máx.
2,5 mm²
Sección de embornado, mín.
0,34 mm²
Sezione di collegamento cavo, flessibile, max.
4 mm²
Sezione di collegamento cavo, flessibile, min.
0,34 mm²
Stripping length
10 mm
Twin wire-end ferrules, max.
0,75 mm²
Twin wire-end ferrules, min.
0,5 mm²
Type of connection
SNAP IN
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,34 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
2,5 mm²
Wire connection cross section AWG, min.
AWG 22
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
2,5 mm²
Сечение соединения проводов, твердое ядро, мин.
0,34 mm²
결선 단면적, 꼬임, 최대
2,5 mm²
결선 단면적, 꼬임, 최소
0,34 mm²

Allmänt

Ledardiameter, AWG, max
AWG 14
Ledardiameter, AWG, min.
AWG 22
Nosná lišta
TS 35
Standardy
IEC 60947-7-1

Märkdata

Märkarea
2,5 mm²
Märkspänning
800 V
Märkspänning DC
800 V
Märkström
24 A
Ström med max. ledare
24 A
Normer
IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1,33 mΩ
Märkstötspänning
8 kV
Förlusteffekt enligt IEC 60947-7-x
0,77 mW
Nedsmutsningsgrad
3
Överspänningskategori
III

Märkdata enligt UL

Certifikat nr (cURus)
E60693
Ledarstorlek Factory wiring max (cURus)
12 AWG
Ledarstorlek Factory wiring min (cURus)
22 AWG
Ledarstorlek Field wiring max (cURus)
12 AWG
Ledarstorlek Field wiring min (cURus)
22 AWG
Spänning grupp B (cURus)
600 V
Spänning grupp C (cURus)
600 V
Spänning grupp D (cURus)
600 V
Ström grupp B (cURus)
20 A
Ström grupp C (cURus)
20 A
Ström Gruppr D (cURus)
5 A

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
