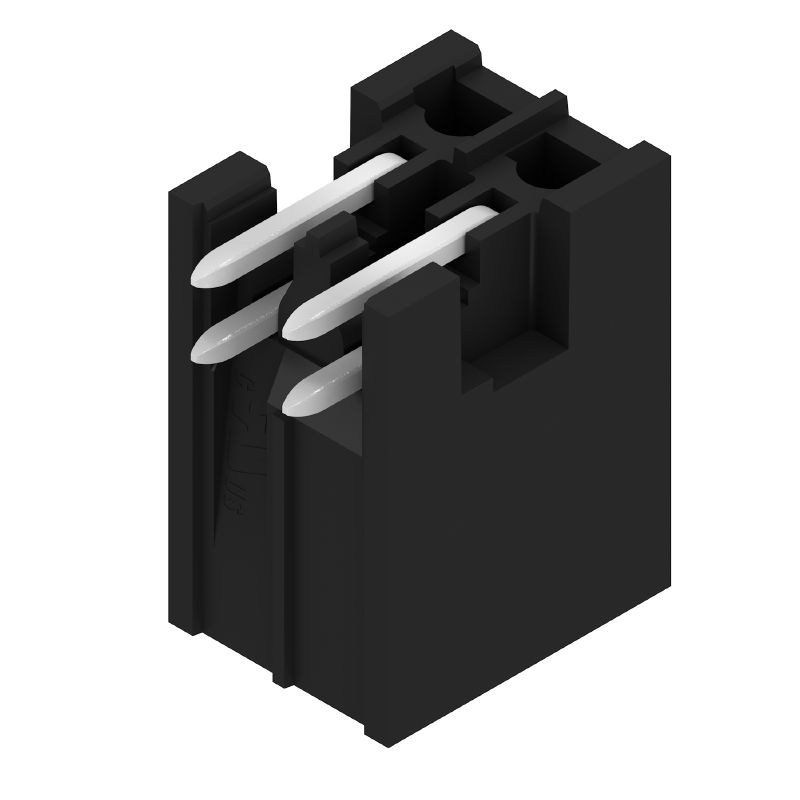

S2C-SMT 3.50/04/90G 1.5SN BK BX — 製品イメージ

データシートのダウンロード EDA シングルコンポーネント関連製品

S2C-SMT 3.50/04/90G 1.5SN BK BX

プリント基板用プラグインコネクタ, オス型ヘッダー, 閉側, THT/THRはんだ接続, 3.50 mm, 極数: 4, 90°, ソルダーピン長 (l): 1.5 mm, 錫メッキ, 黒色, 箱

商品番号 1289630000

製品情報

一般注文データ

バージョン	プリント基板用プラグインコネクタ, オス型ヘッダー, 閉側, THT/THRはんだ接続, 3.50 mm, 極数: 4, 90°, ソルダーピン長 (l): 1.5 mm, 錫メッキ, 黒色, 箱
注文番号	1289630000
種別	S2C-SMT 3.50/04/90G 1.5SN BK BX
GTIN (EAN)	4050118082159
数量	216 items
製品データ	IEC: 200 V / 13.4 A UL: 150 V / 10 A
パッケージ	箱

寸法と重量

深さ	14.2 mm
奥行き（インチ）	0.559 inch
高さ	12.3 mm
高さ（インチ）	0.484 inch
下位バージョンの高さ	10.8 mm
幅	8.4 mm
幅（インチ）	0.331 inch
正味重量	1.54 g

環境製品コンプライアンス

RoHS 対応状況	準拠 (免除なし)
REACH SVHC	No SVHC above 0.1 wt%

システム仕様

製品ファミリー	OMNIMATE信号 – B2C/S2C 3.50 - 2列
接続方式	基板接続
PCB の取り付け	THT/THRはんだ接続
ピッチ (mm) (P)	3.5 mm
ピッチ (インチ) (P)	0.138 "
外向きエルボ	90°
極数	4
極当たりソルダーピン数	1
ソルダーピン長 (l)	1.5 mm
はんだピン寸法	d = 1.0 mm 八角形
ソルダーアイレット穴直径 (D)	1.3 mm
ソルダーアイレット穴直径公差 (D)	+0.1 mm
はんだパッドの外径	2.1 mm
テンプレート開口径	1.9 mm
L1 (mm)	3.5 mm
L1 (インチ)	0.138 "
行数	1
ピンモデルシリーズ数量	2
DIN VDE 57 106に適合したタッチセーフ保護	フィンガーセーフプラグ抜き/バックオブハンドセーフのプラグ差込
DIN VDE 0470に適合したタッチセーフ保護	IP20接続/IP10接続解除
コーディング可能	はい
差し込み力 / 極、最大.	5 N
引張強度/極、最大.	5 N

材料データ

絶縁材	LCP GF
色	黒色
カラーチャート（類似）	RAL 9011
絶縁材グループ	IIIb
比較追跡指数（CTI）	≥ 175
Moisture Level (MSL)	1
UL 94 可燃性等級	V-0
接点材質	銅合金
接触表面	錫メッキ
はんだ接続の層構造	1...3 µm Ni / 2...5 µm Sn matt
プラグ接点の層構造	2...5 µm Sn / 1...3 µm Ni
保管温度、最小	-40 °C
保管温度、最大	70 °C
動作温度、最小	-50 °C
動作温度、最大	120 °C
温度範囲、設置、最小	-40 °C
温度範囲、設置、最大	120 °C

IEC規格に準拠した公称データ

標準に準拠して検査済	IEC 60664-1 IEC 61984
定格電流、最小極数（Tu=20°C）	13.4 A
定格電流、最小極数（Tu=40°C）	12 A
サージ電圧等級の定格電圧/汚染度 II/2	200 V
サージ電圧等級の定格電圧/汚染度 III/2	160 V
サージ電圧等級の定格電圧 / 汚染度 III/3	80 V
サージ電圧等級の定格インパルス電圧/汚染度 II/2	2.5 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/2	2.5 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3	2.5 kV
短時間耐電流抵抗	3 x 1sで80 A

CSAにに準拠した公称データ

試験制度（CSA）	CSA
証明書番号（CSA）	200039-1121690
定格電圧 (グループ B/CSA 使用)	150 V
定格電圧 (グループ C / CSA 使用)	50 V
定格電圧 (グループ D/CSA 使用)	150 V
定格電流（グループ B/CSA 使用）	9.5 A
定格電流（グループ C / CSA 使用）	9.5 A
定格電流 (グループ D/CSA 使用)	9.5 A
認可値の参照	仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

設定（cURus）	CURUS
証明書番号（cURus）	E60693
定格電圧 (グループ B / UL 1059 使用)	150 V
定格電圧 (C/UL 1059 グループ使用)	50 V
定格電流 (グループ B / UL 1059 使用)	10 A
定格電圧（使用グループ C/UL 1059 ）	10 A
承認値への参照	仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

パッケージ	箱
VPE 長	350 mm
VPE幅	135 mm
VPEの高さ	25 mm

重要なメモ

IPC準拠

適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。

注意事項

要求に応じて金メッキの接触面

定格断面積および最小値に関連する定格電流極数。

行間隔：「穴の配置」を参照

図面上のP =　ピッチ

公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。

OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません

平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能
