SAIE-M12B-8-F10TL
A kép illusztráció
SAIE-M12B-8-F10TL

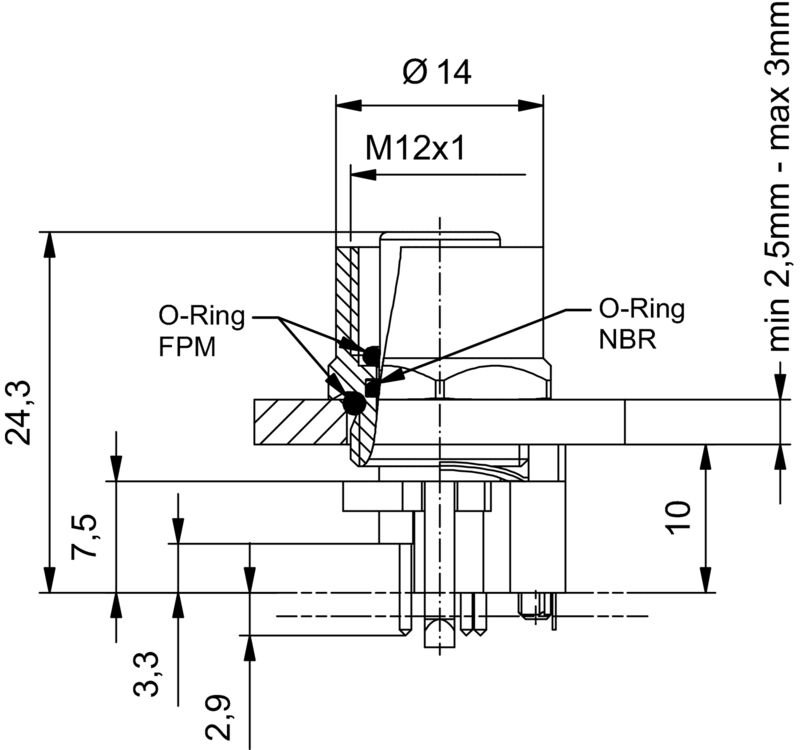

Méretrajz
SAIE-M12B-8-F10TL

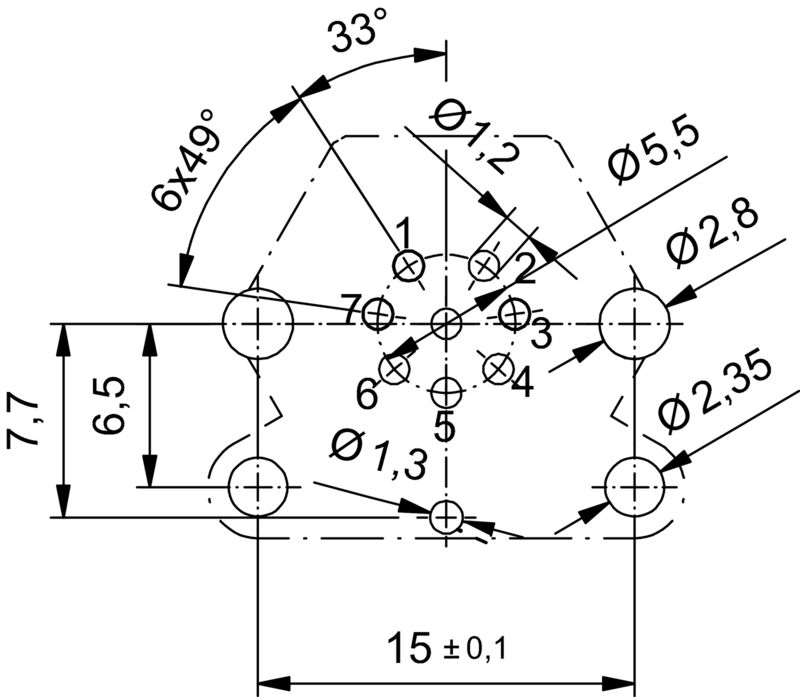

NYÁK kivitel
SAIE-M12B-8-F10TL
Előlap-kivágás
SAIE-M12B-8-F10TL
Póluskiosztás
Socket

SAIE-M12B-8-F10TL

Beépített dugók, M12, Felerősítő menet: M 12, Pólusszám: 8, Sodrat / kábelhossz:

Cikkszám 2421760000
Adatlap letöltése Mérnöki támogatás
Kapcsolódó termékek 23
Tanúsítványok Általános rendelési adatok Dimensions and weights Termékek környezetvédelmi megfelelősége Dugaszoló NYÁK-csatlakozók műszaki adatai Általános információk Anyagjellemzők Rendszerparaméterek Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Változat
Beépített dugók, M12, Felerősítő menet: M 12, Pólusszám: 8, Sodrat / kábelhossz:
Rendelési szám
2421760000
Típus
SAIE-M12B-8-F10TL
GTIN (EAN)
4050118430523
Qty.
10 Darab

Dimensions and weights

Nettó tömeg
16,7 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Dugaszoló NYÁK-csatlakozók műszaki adatai

Felszerelés típusa
Első rögzítés
Házak
M12 aljzat
Kódolás
A kódolású
Pólusszám
8
Rögzítőmenet
M12
Telepítési magasság
10 mm
Árnyékolás csatlakozás
Nem
Névleges feszültség
30 V
Névleges áram
2 A
Hőmérsékleti tartomány
-30…80 °C
Védelmi osztály
IP67
Contact surface
Au (Gold)
Housing main material
CuZn
nickel-plated
Csatlakozási menet
M12
Meghúzási nyomaték
M12: 0,8 Nm
Felerősítő menet
M 12
Szigetelési ellenállás
100 MΩ
Nedsmutsningsgrad
3 (2 within the sealed area)
Dugaszolási ciklusok
≥ 100
Érintkező anyaga
Cu-ötvözet
Záróanya anyaga
Nikkelezett CuZn
Peremes szerelésű ház anyaga
Nikkelezett CuZn

Általános információk

Pólusszám
8
Ház fő anyaga
CuZn
nickel-plated
Filettatura del collegamento
M12
Materiał styków
Stop Cu
Érintkező felület
Au (золото)
Felszerelés típusa
Első rögzítés
Védelmi osztály
IP67
Dugaszolási ciklusok
≥ 100

Anyagjellemzők

Érintkező anyaga
Cu-ötvözet
Érintkező felület
Au (arany)

Rendszerparaméterek

Dugaszolási ciklusok
≥ 100
Pólusszám
8
Szigetelési ellenállás
100 MΩ
Védelmi osztály
IP67
Érintkezősorok száma
1

Besorolások

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
