SAIE-M8S-3-H5.5TL
Podobné ilustraci
SAIE-M8S-3-H5.5TL
Rozměrový výkres
L (board-to-board distance) = 5.5mm
SAIE-M8S-3-H5.5TL

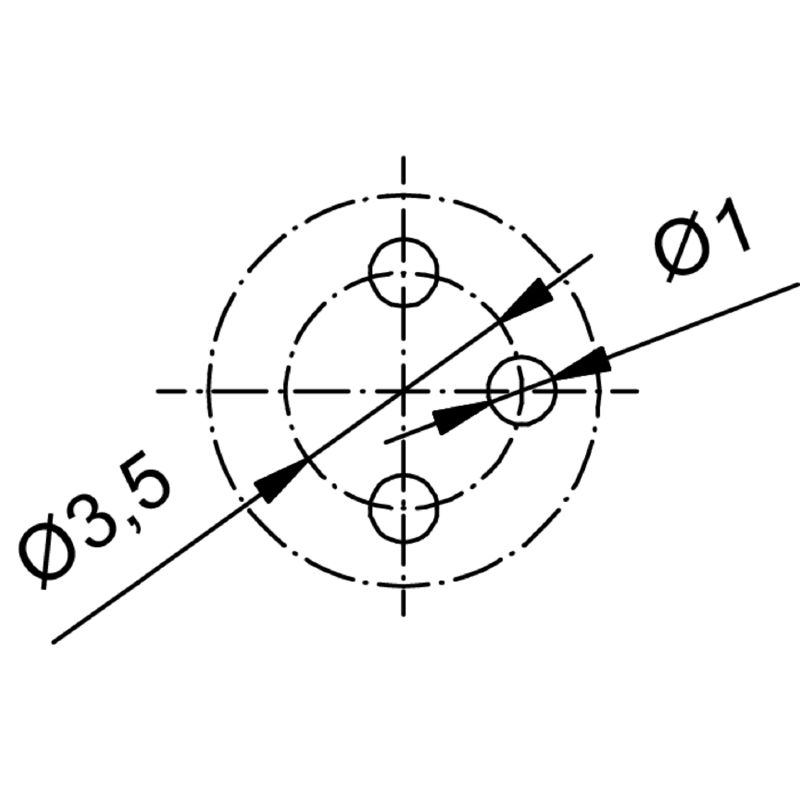

DPS design
SAIE-M8S-3-H5.5TL
Přední panel
SAIE-M8S-3-H5.5TL
Schéma pólů
M8 = none

SAIE-M8S-3-H5.5TL

Built-in plugs, M8, Mounting thread: M8, Number of poles: 3, Strand / cable length:

ID výrobku 2421570000
Stáhnout datový list Technická podpora
Příbuzné výrobky 7
Approvals General ordering data Rozměry a hmotnosti 환경 제품 규정 준수 Technické údaje o zásuvném konektoru DPS General Info Udaje o materiálu Systémové parametry Klasyfikacje

Approvals

ROHS
Conform

General ordering data

Verze
Built-in plugs, M8, Mounting thread: M8, Number of poles: 3, Strand / cable length:
Číslo objednávky
2421570000
Typ
SAIE-M8S-3-H5.5TL
GTIN (EAN)
4050118429473
Množství
10 ks

Rozměry a hmotnosti

Čistá hmotnost
11,7 g

환경 제품 규정 준수

Stav souladu se směrnicí RoHS
Compliant with exemption
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Technické údaje o zásuvném konektoru DPS

Kódování
M8 = ne
Montážní závit
Kontakt: M8 / Konektor samice: M12
Počet pólů
3
Připojení stínění
Ne
Skříně
M8 konektor samec
Typ montáže
Hinterwandmontage
Výška instalace
5,5 mm
Jmenovité napětí
60 V
Jmenovité napětí
60 V (3-biegunowy) / 30 V (4-,5- oraz 8-biegunowy)
Jmenovitý proud
4 A
Jmenovitý proud
4 A (3, 4 a 5 pólů) / 1,5 A (8 pólů)
Rozsah teplot
-30…80 °C
Stupeň krytí
IP67
Povrch kontaktu
Au (zlato)
Hlavní materiál krytu
CuZn
poniklované
Připojovací závit
M8
Utahovací moment
M8: 0,5 Nm
Montážní závit
M8
Rozpětí utahovacího momentu instalace
0.8 Nm
Utahovací moment instalace
  • max.:
    0,8 Nm
Odpor izolace
100 MΩ
Závažnost znečištění
3 (2 vně utěsněného prostoru)
Cykly zapojování
≥ 100
Materiál kontaktu
Slitina
Materiál těsnění
NBR
Aretační matice, materiál
Poniklovaný CuZn
Materiál krytu montovaného s přírubou
Poniklovaný CuZn
Spárovací materiál
PUR

General Info

Nombre de pôles
3
Hlavní materiál krytu
CuZn
poniklované
Připojovací závit
M8
Materiál kontaktu
Slitina
Povrch kontaktu
Au (zlato)
Typ montáže
Montáž na zadní panel
Stupeň krytí
IP67
Cykly zapojování
≥ 100

Udaje o materiálu

Materiál kontaktu
Slitina
Povrch kontaktu
Au (zlato)

Systémové parametry

Cykly zapojování
≥ 100
Množství řady kolíků
1
Odpor izolace
100 MΩ
Počet pólů
3
Stupeň krytí
IP67

Klasyfikacje

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
