SAIL-M8GM8G-4-3.5U
SAIL-M8GM8G-4-3.5U
Disegno quotato
Male, straight
SAIL-M8GM8G-4-3.5U
Disegno quotato
Male, straight
SAIL-M8GM8G-4-3.5U
Schema dei poli
Pin
SAIL-M8GM8G-4-3.5U
Schema dei poli
Socket
SAIL-M8GM8G-4-3.5U
Schema elettrico
SAIL-M8GM8G-4-3.5U
L'utensile ideale: Screwty ® con funzione di coppia
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

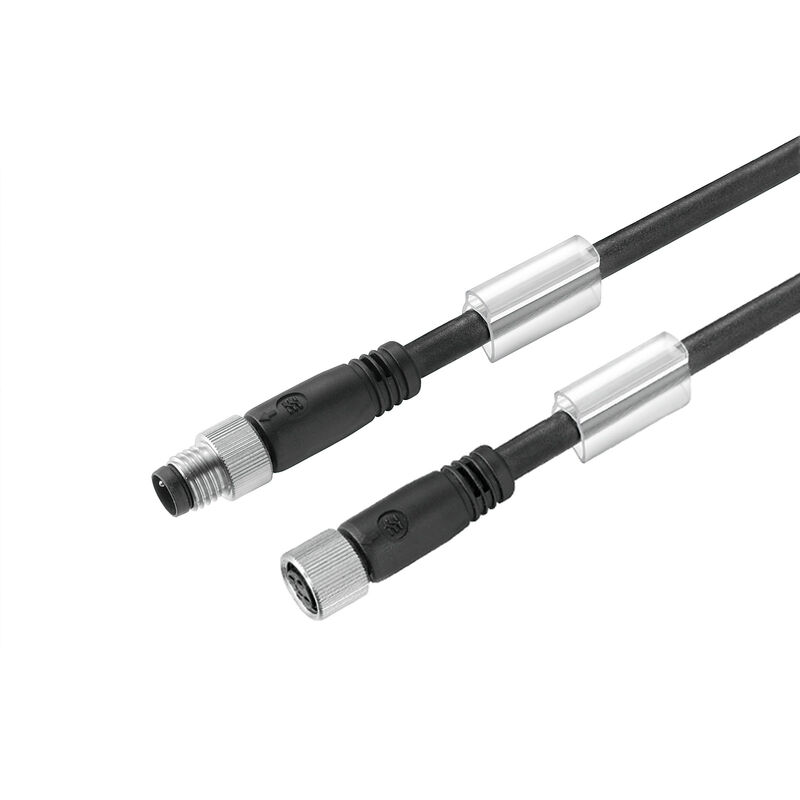

SAIL-M8GM8G-4-3.5U

Cavo per sensori e attuatori, Linea di collegamento, M8 / M8, Numero di poli : 4, 3.5 m, maschio, diritto - femmina, diritto, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No

N. articolo 1880470350
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 6 Prodotti correlati 23
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Caractéristiques techniques câble Általános műszaki adatok Proprietà elettriche Standardy ogólne Standards Connettore maschio sx Mâle droite Classificazioni

Omologazioni

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E307231

Dati generali per l’ordinazione

Verze
Cavo per sensori e attuatori, Linea di collegamento, M8 / M8, Numero di poli : 4, 3.5 m, maschio, diritto - femmina, diritto, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No
Order No.
1880470350
Typ
SAIL-M8GM8G-4-3.5U
GTIN (EAN)
4032248948598
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
94 g

Conformità ambientale del prodotto

RoHS-Konformitätsstatus
Conforme con esenzione
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Caractéristiques techniques câble

accelerazione
5 m/s²
Alogeni
Non
Campo delle temperature, posa fissa
-40...80 °C
Campo delle temperature, posa mobile
-25...80 °C
Cicli di flessione a torsione
> 5 Mio.
cicli di piegatura
12 millions
Codifica a colori
갈색
흰색
파란색
검은색
Colore della guaina
black
Guaina secondo UL AWM Style
20549 (80 °C / 300 V)
Hydrolysis and microbe resistant
Sì
Idoneità all'installazione con catene portacavi
Sì
Irradiazione con legami trasversali
No
Isolamento
PP
LABS-free
Sì
Lunghezza cavo configurabile
No
Lunghezza del cavo
3,5 m
Lunghezza della torsione
1 m
Materiale della guaina
PUR
Nucleo secondo UL AWM Style
10493 (80 °C / 300 V)
Numero di poli
4
Raggio di curvatura min., fisso
5 x diametro cavo
Raggio di curvatura min., mobile
10 x diametro cavo
Resistente alle perle di saldatura
No
Resistenza agli olii
Conforme alla norma IEC 60811:404
Resistenza alla fiamma
In accordance with UL1581 UL / CUL FT2
Conforme alla norma IEC 60332-2-2
Resistenza alla torsione
360 °/m
Resistenza alle scintille di saldatura
No
Schermato
No
Sezione del conduttore
0,25 mm²
Velocità
5 m/s
Vnější průměr
4.4 mm ± 0.2 mm

Általános műszaki adatok

Codierung
A kódolású
Connection thread
M8 / M8
Housing main material
PUR
Insulation resistance
108 Ω
jumpered
No
Kontaktoberfläche
dorata
LED
No
Nominal current
4 A
Nominal voltage
30 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP65
IP66
IP67
IP68
se avvitato
IP69
Temperature range of housing
-25…+85 °C
Threaded ring material
ottone, nichelato
Tightening torque
M8: 0,5 - 0,6 Nm
Version
maschio, diritto - femmina, diritto

Proprietà elettriche

Jmenovité napětí
30 V
Odpor izolace
108 Ω

Standardy ogólne

Connettori a norma
IEC 61076-2-104
N° Certificato (cULus)
E307231

Standards

Connettori a norma
IEC 61076-2-104

Connettore maschio sx

Plug left
M8, IP69, Contatto maschio, Diritto, Plastica, non schermate

Mâle droite

Clavija de conexión derecha
M8, IP69, Contact femelle, droit, Plastique, non blindé

Classificazioni

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
