SCD 3.81/14/180F 3.2SN OR BX

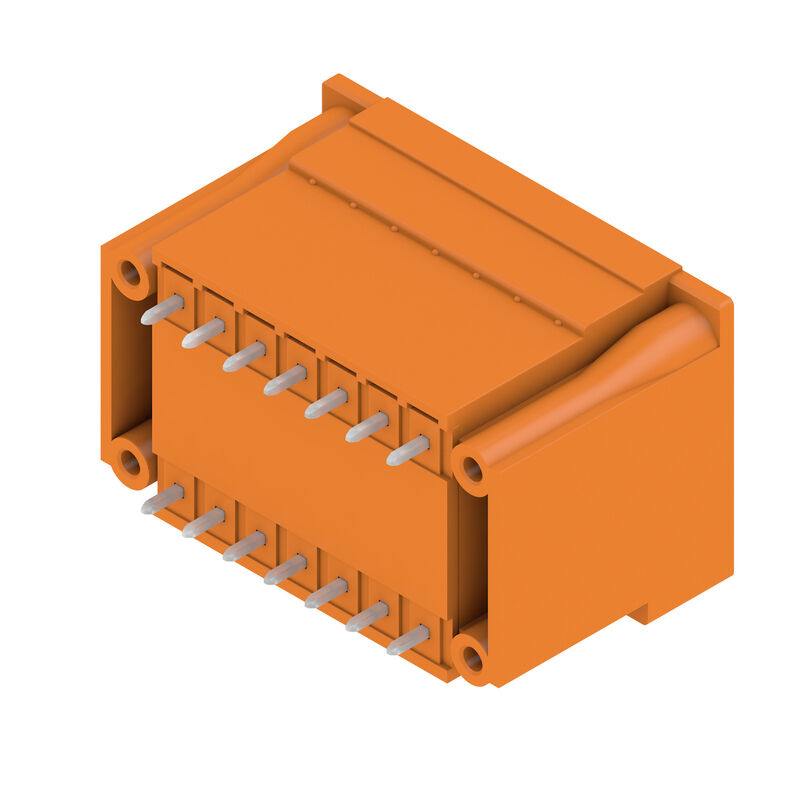

製品イメージ
SCD 3.81/14/180F 3.2SN OR BX
製品イメージ
SCD 3.81/14/180F 3.2SN OR BX
寸法図

SCD 3.81/14/180F 3.2SN OR BX

プリント基板用プラグインコネクタ, オス型ヘッダー, フランジ, THRはんだ付け接続, 3.81 mm, 極数: 14, 180°, ソルダーピン長 (l): 3.2 mm, 錫メッキ, 橙色, 箱

商品番号 1030490000
データシートのダウンロード Teknisk support Nedladdningar av produkter
付属品 1 関連製品 12
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システム仕様 材料データ IEC規格に準拠した公称データ CSAにに準拠した公称データ Rated data acc. to UL 1059 梱包 重要なメモ 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E60693

一般注文データ

バージョン
プリント基板用プラグインコネクタ, オス型ヘッダー, フランジ, THRはんだ付け接続, 3.81 mm, 極数: 14, 180°, ソルダーピン長 (l): 3.2 mm, 錫メッキ, 橙色, 箱
注文番号
1030490000
種別
SCD 3.81/14/180F 3.2SN OR BX
GTIN (EAN)
4032248759637
数量
32 ks
Údaje výrobku
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Packaging
Box

寸法と重量

深さ
22.7 mm
奥行き（インチ）
0.894 inch
高さ
25.1 mm
高さ（インチ）
0.988 inch
下位バージョンの高さ
21.9 mm
幅
37.06 mm
Šířka (v palcích)
1.459 inch
正味重量
13.955 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
30ed36e8-ca63-4b0f-aea5-d68a63970d36

システム仕様

製品ファミリー
OMNIMATE信号 – BC/SC 3.81シリーズ
接続方式
基板接続
PCB の取り付け
THRはんだ付け接続
ピッチ (mm) (P)
3.81 mm
ピッチ (インチ) (P)
0.15 "
外向きエルボ
180°
極数
14
極当たりソルダーピン数
1
ソルダーピン長 (l)
3.2 mm
ソルダーピン長 公差
+0,02 / -0.2 mm
はんだピン寸法
d = 1,0 mm
oktogonal
はんだピンの寸法= d公差
0 / -0,03 mm
ソルダーアイレット穴直径 (D)
1.2 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 in mm
22.86 mm
L1 in Zoll
0.9 "
Anzahl Reihen
2
Número de filas de polos
2
Protección contra contacto según DIN VDE 57106
no insertado con los dedos / insertado por presión de mano
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Resistencia de paso
≤5 mΩ
Codificable
Sí
Fuerza de inserción/polo, máx.
8 N
Fuerza de extracción/polo, máx.
5.5 N
Par de apriete
  • Tipo de par:
    Tornillo de sujeción, Placa de circuito impreso
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0.1 Nm
      • máx.:
        0.15 Nm
    • Tornillo recomendado:
      • Número de pieza:
        1610740000

材料データ

絶縁材
PA GF
色
橙色
カラーチャート（類似）
RAL 2000
絶縁材グループ
II
比較追跡指数（CTI）
≥ 550
UL 94 flammability rating
V-0
接点材質
Cu-leg
接触表面
verzinnt
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
120 °C

IEC規格に準拠した公称データ

標準に準拠して検査済
IEC 60664-1
IEC 61984
定格電流、最小極数 （Tu=20°C）
17.5 A
定格電流、最小極数 （Tu=40°C）
17 A
サージ電圧等級の定格電圧/汚染度 II/2
320 V
サージ電圧等級の定格電圧/汚染度 III/2
160 V
サージ電圧等級の定格電圧 / 汚染度 III/3
160 V
サージ電圧等級の定格インパルス電圧/汚染度 II/2
2.5 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/2
2.5 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3
2.5 kV
短時間耐電流抵抗
3 x 1s mit 76 A

CSAにに準拠した公称データ

定格電圧 (グループ B/CSA 使用)
300 V
定格電流（グループ B/CSA 使用）
11 A
定格電流 (グループ D/CSA 使用)
10 A

Rated data acc. to UL 1059

設定（cURus）
CURUS
証明書番号（cURus）
E60693
定格電圧 (グループ B / UL 1059 使用)
300 V
定格電圧 (グループ D / UL 1059 使用)
300 V
定格電流 (グループ B / UL 1059 使用)
11 A
定格電流 (グループ D / UL 1059 使用)
10 A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

梱包

パッケージ
箱
VPE 長
25 mm
VPE幅
200 mm
VPEの高さ
255 mm

重要なメモ

IPC準拠
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
注意事項
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • P na nákresu = rozteč
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


分類

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
