SCDV 3.81/06/90G 3.2SN OR BX

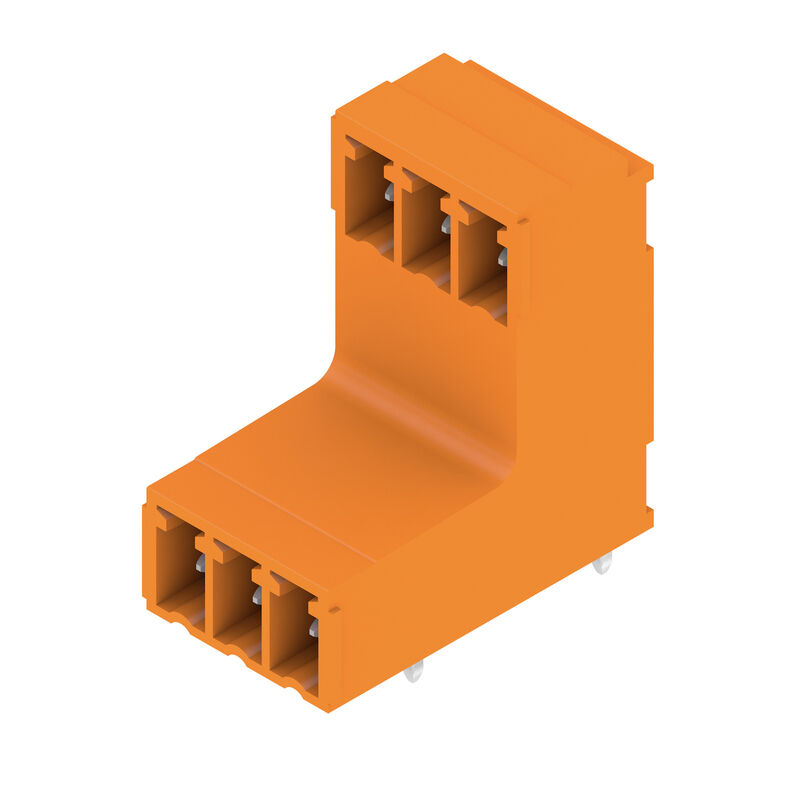

Illustration du produit
SCDV 3.81/06/90G 3.2SN OR BX

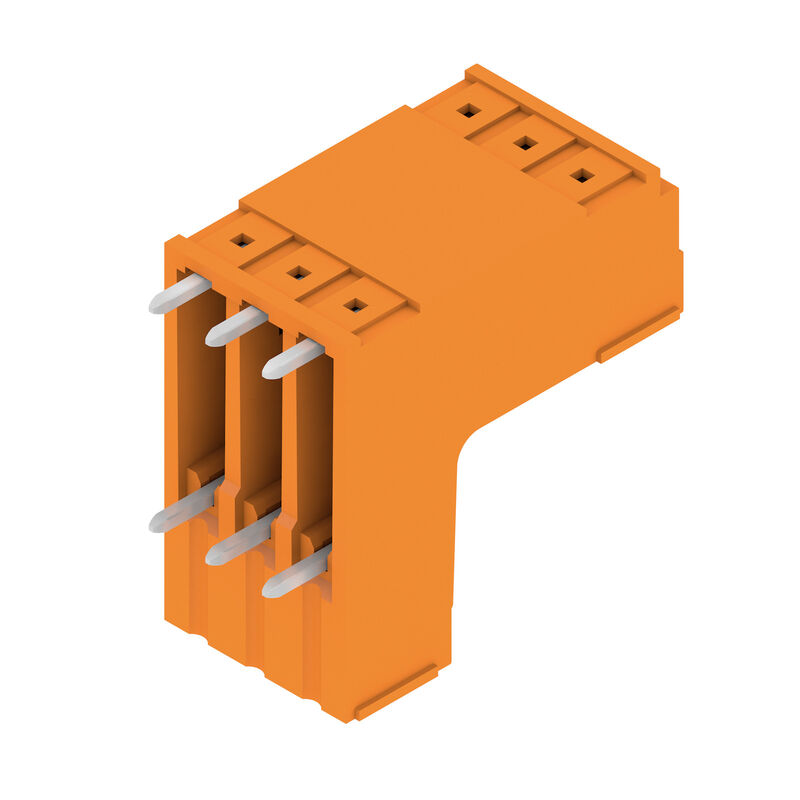

Illustration du produit
SCDV 3.81/06/90G 3.2SN OR BX
Dimensional drawing

SCDV 3.81/06/90G 3.2SN OR BX

PCB plug-in connector, male header, closed side, THT solder connection, 3.81 mm, Number of poles: 6, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box

Référence produit 1032110000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Est la pièce opposée de 1 Autres produits de la même gamme 19
Godkännanden General ordering data Dimensiones y pesos Environmental Product Compliance System specifications Datos del material Datos nominales conformes a IEC Märkdata enligt CSA Données nominales selon UL 1059 Embalaje Important note Classifications

Godkännanden

ROHS
Uppfyllelse

General ordering data

Version
PCB plug-in connector, male header, closed side, THT solder connection, 3.81 mm, Number of poles: 6, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box
Order No.
1032110000
Type
SCDV 3.81/06/90G 3.2SN OR BX
GTIN (EAN)
4032248771417
Qty.
50 Pièce
Indices de produit
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Emballage
Boîte

Dimensiones y pesos

Depth
21.9 mm
Mélység (coll)
0.862 inch
Height
25.9 mm
Height (inches)
1.02 inch
Height of lowest version
22.7 mm
Width
12.82 mm
Byggbredd (tum)
0.505 inch
Net weight
3.21 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent

System specifications

Product family
OMNIMATE Signal - series BC/SC 3.81
Type of connection
Board connection
Mounting onto the PCB
THT lödanslutning
Pitch in mm (P)
3.81 mm
Pitch in inches (P)
0.15 "
90°
Nombre de pôles
6
Number of solder pins per pole
1
Solder pin length (l)
3.2 mm
Solder pin length tolerance
+0,02 / -0,2 mm
Solder pin dimensions
d = 1,0 mm
octogonal
Solder pin dimensions = d tolerance
0 / -0,03 mm
Solder eyelet hole diameter (D)
1.2 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 en mm
7.62 mm
L1 en pouce
0.3 "
Nombre de séries
2
Nombre de pôles
2
Protection au toucher selon DIN VDE 57 106
protection doigt non enfiché/ protection appui de la main enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Résistance de passage
≤5 mΩ
Codable
Oui
Force d'enfichage/pôle, max.
7.5 N
Force d'extraction/pôle, max.
5.5 N

Datos del material

Insulating material
PA GF
Colour
orange
Colour chart (similar)
RAL 2000
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 550
Classe d'inflammabilité selon UL 94
V-0
Contact material
Alliage de cuivre
Contact surface
étamé
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17.5 A
Rated current, min. number of poles (Tu=40°C)
17 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2.5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2.5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2.5 kV
Short-time withstand current resistance
3 x 1s mit 76 A

Märkdata enligt CSA

Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
11 A
Rated current (Use group D / CSA)
10 A

Données nominales selon UL 1059

Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
11 A
Rated current (Use group D / UL 1059)
10 A

Embalaje

Packaging
Caja
VPE length
263 mm
VPE width
205 mm
VPE height
29 mm

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• P på ritningen = raster
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
