SL 5.08HC/16/180F 3.2SN BK BX

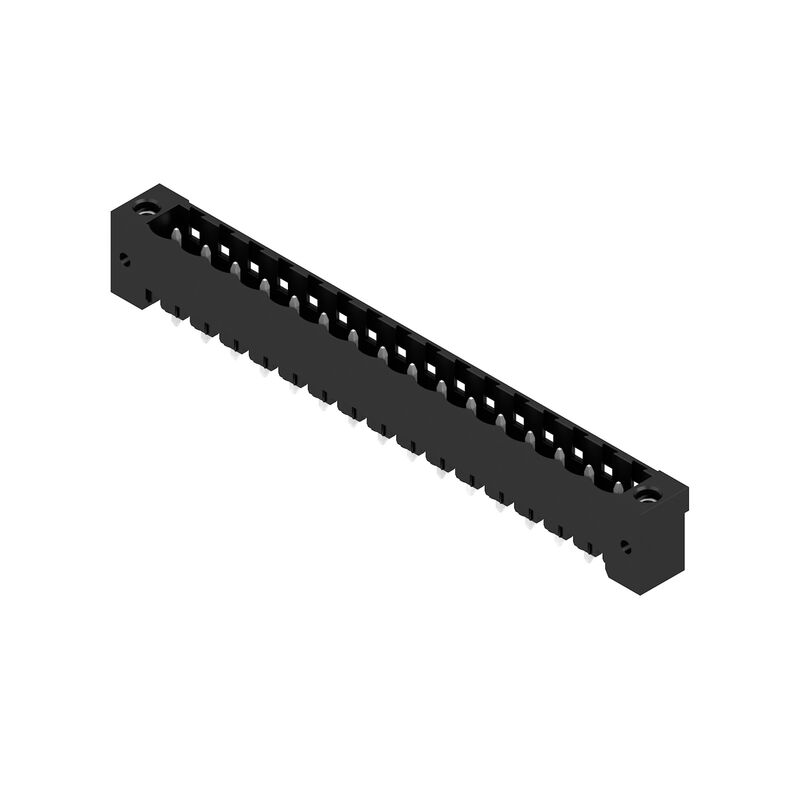

Zdjęcie produktu
SL 5.08HC/16/180F 3.2SN BK BX

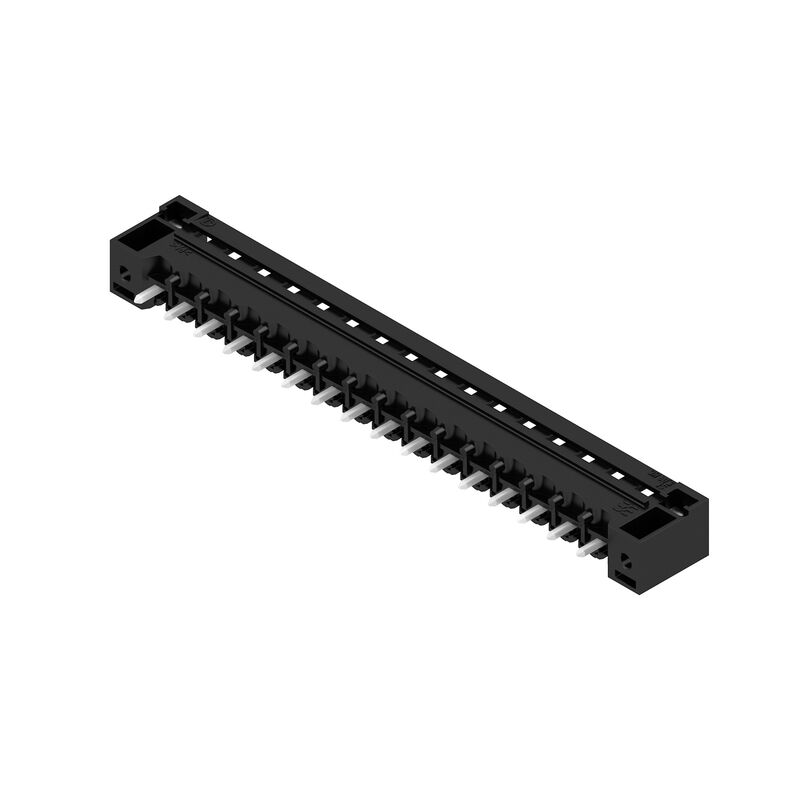

Zdjęcie produktu
SL 5.08HC/16/180F 3.2SN BK BX
Rysunek wymiarowany
SL 5.08HC/16/180F 3.2SN BK BX
Zaleta produktu
Safe power transmission
Proven properties
SL 5.08HC/16/180F 3.2SN BK BX
Wykres
SL 5.08HC/16/180F 3.2SN BK BX
Wykres
SL 5.08HC/16/180F 3.2SN BK BX
Wykres

SL 5.08HC/16/180F 3.2SN BK BX

Штекерный соединитель печатной платы, Штырьковый соединитель, Розетка, Соединение THT под пайку, 5.08 mm, Количество полюсов: 16, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Ящик

Nr. produktu 1148920000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Jest odpowiednikiem 16 Produkty pokrewne 36
Tanúsítványok Основные данные для заказа Dimensioni e pesi Environmental Product Compliance System specifications 자재 데이터 Données nominales selon CEI CSA에 따른 정격 데이터 Dane znamionowe wg UL 1059 Упаковка Ważna informacja Klasyfikacje

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Основные данные для заказа

Version
Штекерный соединитель печатной платы, Штырьковый соединитель, Розетка, Соединение THT под пайку, 5.08 mm, Количество полюсов: 16, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Ящик
Order No.
1148920000
Type
SL 5.08HC/16/180F 3.2SN BK BX
GTIN (EAN)
4032248931903
Qty.
18 szt.
parametry produktu
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
opakowanie
skrzynia

Dimensioni e pesi

Depth
8,5 mm
Depth (inches)
0,335 inch
Height
15,2 mm
Wysokość (cale)
0,598 inch
Najmniejsza wysokość montażu
12 mm
Width
91,28 mm
Szerokość (cale)
3,594 inch
Net weight
6,9 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Product Carbon Footprint
  • Kołyska do bramy:
    0,167 kg CO2 eq.

System specifications

Produktfamilie
OMNIMATE Signal - series BL/SL 5.08
Anschlussart
Przyłącze dla obwodu drukowanego
Montage auf der Leiterplatte
Połączenie lutowane THR
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Abgangswinkel
180°
Polzahl
16
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2 mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Solder pin dimensions
d = 1,2 mm
ośmiokątny
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,5 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 in mm
76,2 mm
L1 w calach
3 "
Liczba rzędów
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie niewetkniętym/ dłonią w stanie wetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak
Cykle wpinania
25
Siła wtykania/biegun, maks.
10 N
Siła ciągnięcia / biegun, maks.
7,5 N
Moment dokręcający
  • Typ momentu obrotowego:
    Śruba mocująca, płytka drukowana
  • Informacja o użyciu:
    • Moment dokręcający:
      • min.:
        0,15 Nm
      • maks.:
        0,2 Nm
    • Zalecana śruba:
      • Numer katalogowy:
        1610740000

자재 데이터

Insulating material
PA GF
Colour
czarny
Colour chart (similar)
RAL 9011
Insulating material group
II
Comparative Tracking Index (CTI)
≤ 600
Klasa palności wg UL 94
V-0
Contact material
Stop Cu
Contact surface
cynowana
Struktura warstwowa przyłącza lutowanego
1...3 µm Ni / 2...4 µm Sn matowe
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
24 A
Rated current, max. number of poles (Tu=20°C)
19 A
Rated current, min. number of poles (Tu=40°C)
21 A
Rated current, max. number of poles (Tu=40°C)
16,5 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4.000 V
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV

CSA에 따른 정격 데이터

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
18,5 A
Nennstrom (Use group D / CSA)
18,5 A
Hinweis zu den Zulassungswerten
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
18,5 A
Nennstrom (Use group D / UL 1059)
10 A
Hinweis zu den Zulassungswerten
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Упаковка

Verpackung
Ящик
VPE Länge
341 mm
VPE Breite
135 mm
VPE Höhe
23 mm

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Średnica oczka lutowniczego D = 1,4 + 0,1 mm
  • Średnica oczka lutowniczego D = 1,5 + 0,1 mm, od 9 biegunów
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
