SLD 3.50/24/90F 3.2SN OR BX

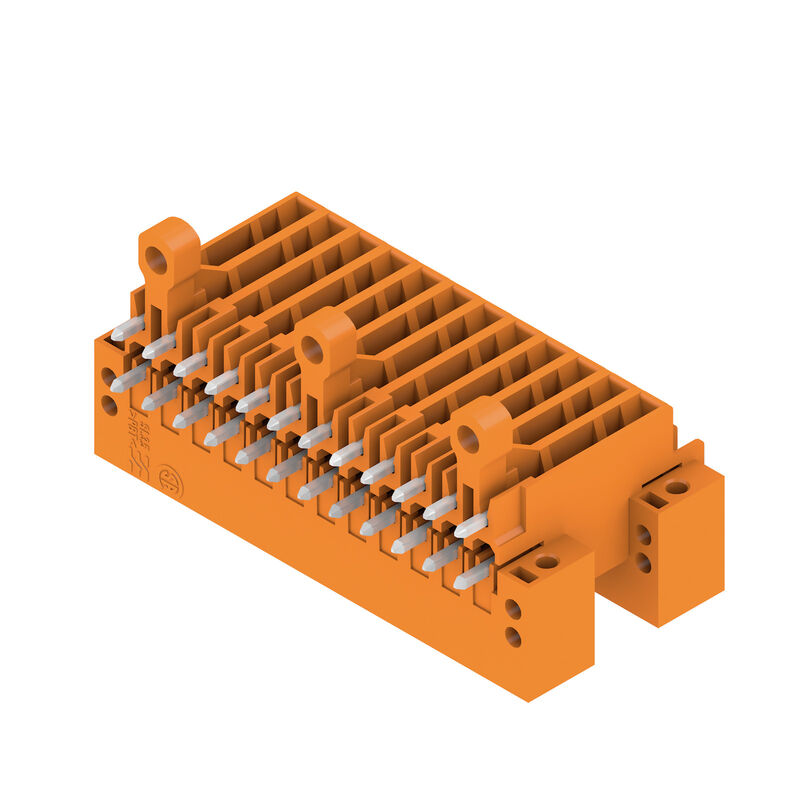

Illustration du produit
SLD 3.50/24/90F 3.2SN OR BX

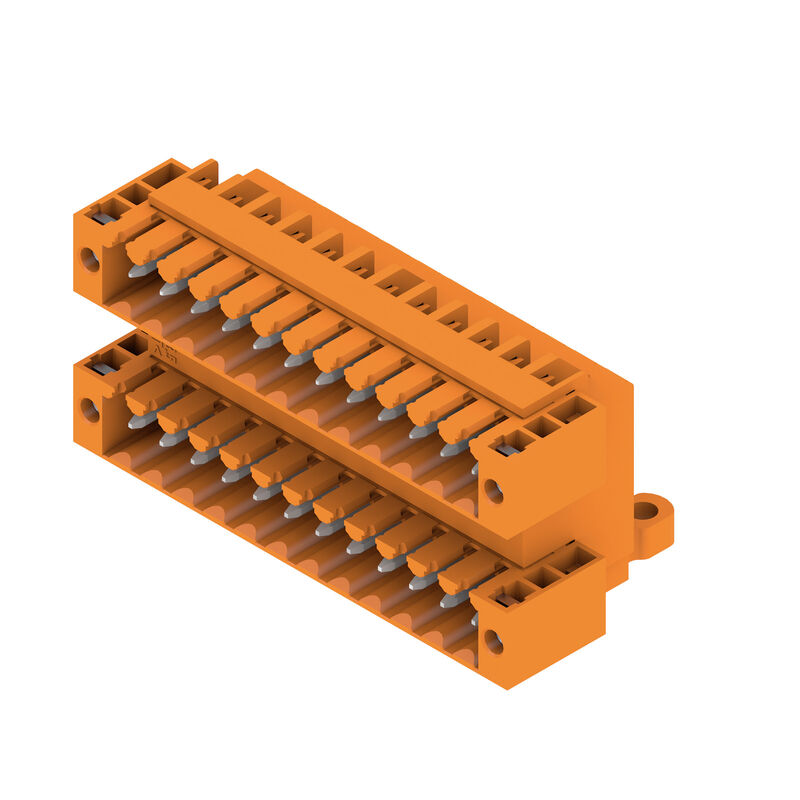

Illustration du produit
SLD 3.50/24/90F 3.2SN OR BX
Dimensional drawing

SLD 3.50/24/90F 3.2SN OR BX

Connecteur pour circuit imprimé, Connecteur mâle, Bride, Raccordement soudé THT, 3.50 mm, Nombre de pôles: 24, 90°, Longueur du picot à souder (l): 3.2 mm, étamé, Orange, Boîte

Ürün No. 1633910000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 3 Şunun karşı parçasıdır 9 İlgili ürünler 19
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques du système Données des matériaux Données nominales selon CEI Données nominales selon CSA Rated data acc. to UL 1059 Emballage Wichtiger Hinweis 분류

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur mâle, Bride, Raccordement soudé THT, 3.50 mm, Nombre de pôles: 24, 90°, Longueur du picot à souder (l): 3.2 mm, étamé, Orange, Boîte
Order No.
1633910000
Type
SLD 3.50/24/90F 3.2SN OR BX
GTIN (EAN)
4008190258368
Qty.
10 items
Product data
IEC: 200 V / 10.5 A
UL: 300 V / 8 A
Packaging
Box

Dimensions et poids

Depth
24,7 mm
Profondeur (pouces)
0,972 inch
Height
26,5 mm
Height (inches)
1,043 inch
Legalacsonyabb változat magassága
23,3 mm
Width
49 mm
Width (inches)
1,929 inch
Poids net
15,312 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Caractéristiques du système

Famille de produits
OMNIMATE Signal - série BL/SL 3.50
Type de raccordement
Conexión de tarjetas
Montage sur le circuit imprimé
THT solder connection
Pas en mm (P)
3,5 mm
Pas en pouces (P)
0,138 "
Angle de sortie
90°
Number of poles
24
Nombre de picots par pôle
1
Longueur du picot à souder (l)
3,2 mm
Tolérance sur la longueur du picot à souder
0 / -0.3 mm
Dimensions du picot à souder
d = 1.2 mm
Octagonal
Dimension du picot à souder = tolérance d
0 / -0,03 mm
Diamètre du trou d'implantation (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 en mm
38,5 mm
L1 in inches
1,516 "
Number of rows
2
Pin series quantity
2
Touch-safe protection acc. to DIN VDE 57 106
finger-safe plugged/ back-of-hand-safe unplugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Volume resistance
≤5 mΩ
Koderbar
Ja
Plugging force/pole, max.
10 N
Pulling force/pole, max.
8 N
Tightening torque
  • Torque type:
    Mounting screw, PCB
  • Usage information:
    • Tightening torque:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Recommended screw:
      • Part number:
        1610740000

Données des matériaux

Matériau isolant
PBT
Couleur
Orange
Tableau des couleurs (similaire)
RAL 2000
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 200
UL 94 flammability rating
V-0
Matériau des contacts
Cu-alloy
Поверхность контакта
tinned
Layer structure of solder connection
2...3 µm Ni / 5...7 µm Sn glossy
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
10,5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
8 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
9 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
7 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
200 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
125 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s with 80 A

Données nominales selon CSA

Institut (CSA)
CSA
Certificat Nº (CSA)
154685-1318353
Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
8 A
Courant nominal (groupe d'utilisation D / CSA)
8 A
Référence aux valeurs approuvées
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institut (UR)
UR
Certificat Nº (UR)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
8 A
Courant nominal (groupe d'utilisation D / UL 1059)
8 A
Référence aux valeurs approuvées
Specifications are maximum values, details - see approval certificate.

Emballage

Emballage
Boîte
Longueur VPE
142 mm
Largeur VPE
107 mm
Hauteur VPE
40 mm

Wichtiger Hinweis

IPC conformity
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Notes
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


분류

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
