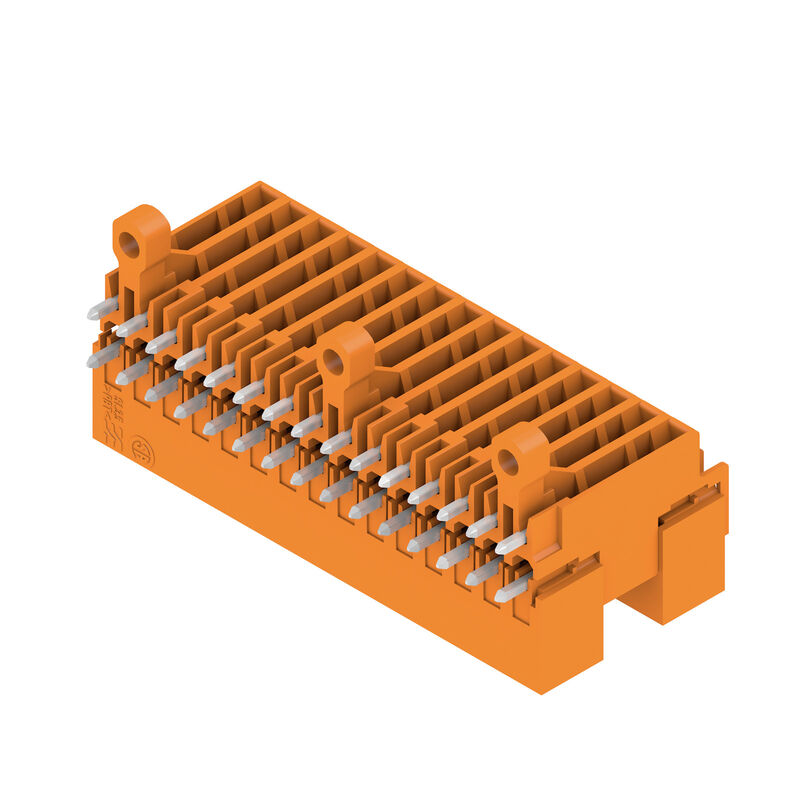

SLD 3.50/30/90G 3.2SN OR BX
Изображение изделия

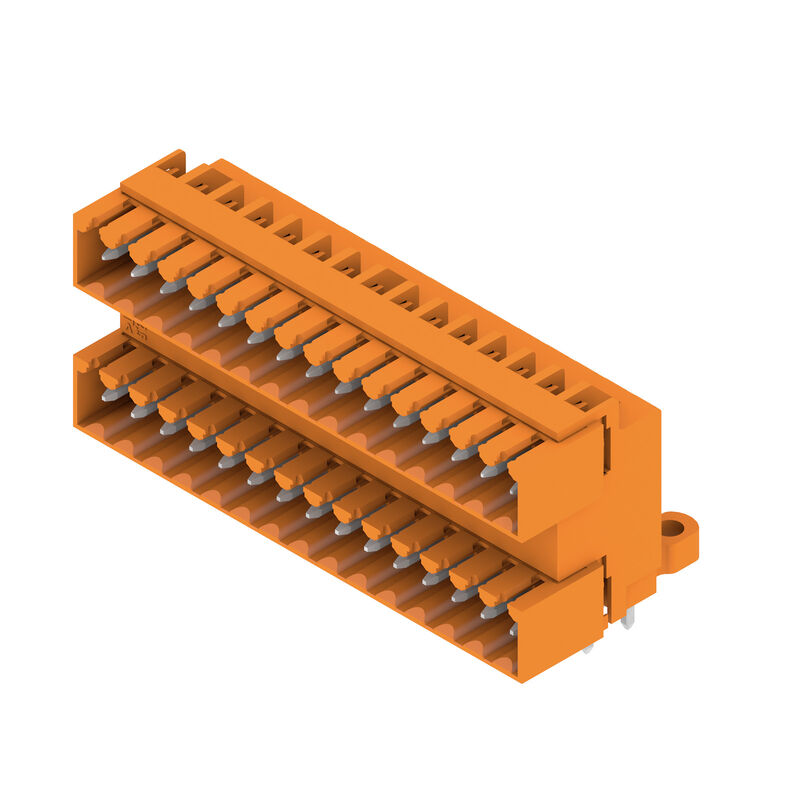

SLD 3.50/30/90G 3.2SN OR BX
Изображение изделия
SLD 3.50/30/90G 3.2SN OR BX
Dimensional drawing

SLD 3.50/30/90G 3.2SN OR BX

PCB plug-in connector, male header, closed side, THT solder connection, 3.50 mm, Number of poles: 30, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box

№ продукта 1633710000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Является эквивалентом 6 Связанные продукты 29
Tanúsítványok General ordering data Dimensions and weights Environmental Product Compliance Caractéristiques du système Données des matériaux Rated data acc. to IEC Données nominales selon CSA Номинальные характеристики по UL 1059 Imballaggio Важное примечание Классификации

Tanúsítványok

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

General ordering data

Версия
PCB plug-in connector, male header, closed side, THT solder connection, 3.50 mm, Number of poles: 30, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box
Заказ №
1633710000
Тип
SLD 3.50/30/90G 3.2SN OR BX
GTIN (EAN)
4008190258160
Кол.
10 Штука
Продуктное отношение
IEC: 200 V / 10.5 A
UL: 300 V / 8 A
Упаковка
Ящик

Dimensions and weights

Глубина
24,7 mm
Depth (inches)
0,972 inch
Высота
26,5 mm
Высота (в дюймах)
1,043 inch
Высота, мин.
23,3 mm
Ширина
53,9 mm
Ширина (в дюймах)
2,122 inch
Масса нетто
16,984 g

Environmental Product Compliance

Состояние соответствия RoHS
Conforme senza esenzione
REACH SVHC
Нет SVHC выше 0,1 wt%

Caractéristiques du système

Серия изделия
OMNIMATE Signal - řada BL/SL 3,50
Вид соединения
Соединение с платой
Монтаж на печатной плате
Соединение THT под пайку
Шаг в мм (P)
3,5 mm
Шаг в дюймах (P)
0,138 "
90°
Количество полюсов
30
Количество контактных штырьков на полюс
1
Длина штифта для припайки (l)
3,2 mm
Допуск на длину выводов под пайку
0 / -0,3 mm
Solder pin dimensions
d = 1,2 мм
восьмиугольный
Размеры выводов под пайку = допуск d
0 / -0,03 mm
Průměr otvoru pájecího očka (D)
1,4 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 в мм
49 mm
L1 в дюймах
1,929 "
Количество рядов
2
Количество полюсных рядов
2
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, с проникновением/защита от доступа тыльной стороной руки, без проникновения
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Усилие вставки на полюс, макс.
10 N
Усилие вытягивания на полюс, макс.
8 N

Données des matériaux

Изоляционный материал
PBT
Цветовой код
оранжевый
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
IIIa
Comparative Tracking Index (CTI)
≥ 200
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Поверхность контакта
луженые
Структура слоев соединения под пайку
2...3 µm Ni / 5...7 µm Sn глянцевый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-30 °C
Температурный диапазон монтажа, макс.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
10,5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
8 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
9 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
7 A
Rated voltage for surge voltage class / pollution degree II/2
200 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
125 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
2,5 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 80 A

Données nominales selon CSA

Институт (CSA)
CSA
Сертификат № (CSA)
154685-1318353
Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
8 A
Номинальный ток (группа использования D/CSA)
8 A
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (UR)
UR
Сертификат № (UR)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
8 A
Номинальный ток (группа использования D/UL 1059)
8 A
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Imballaggio

Упаковка
Box
Длина VPE
167 mm
VPE с
69 mm
Высота VPE
43 mm

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
