SU 10.16HP/02/180G 3.5AG BK BX

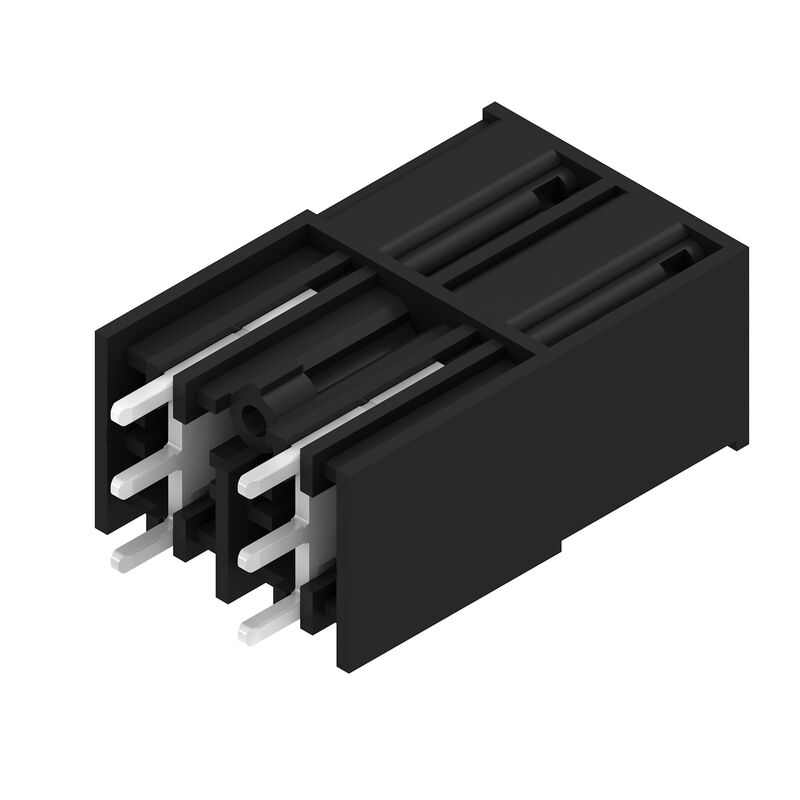

Illustration du produit
SU 10.16HP/02/180G 3.5AG BK BX

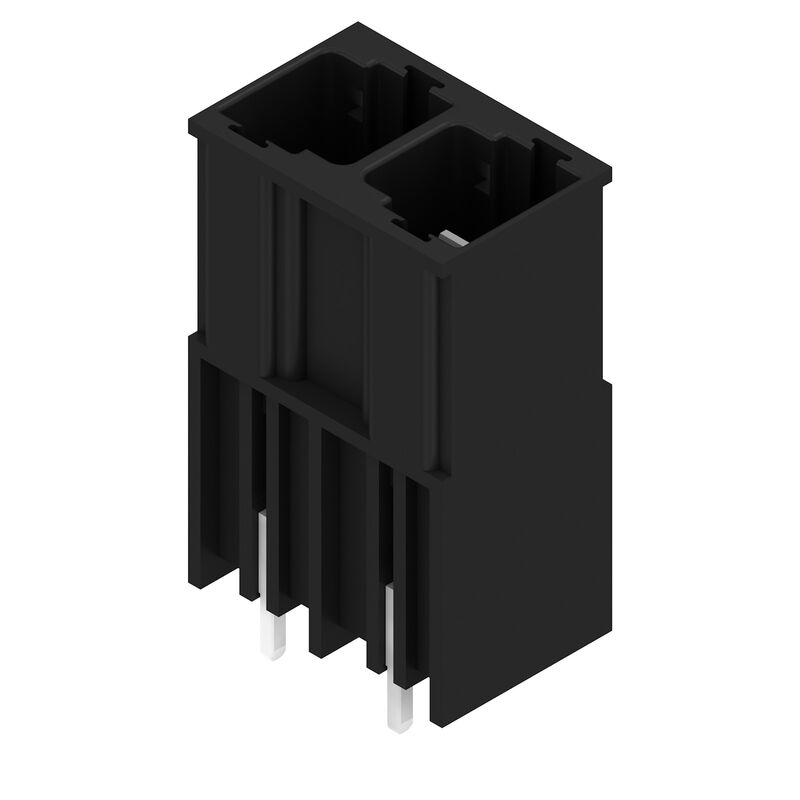

제품 이미지
SU 10.16HP/02/180G 3.5AG BK BX
Rysunek wymiarowany

SU 10.16HP/02/180G 3.5AG BK BX

Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT, 10.16 mm, Numero di poli: 2, 180°, Lunghezza spina a saldare (l): 3.5 mm, Argentato, nero, Box

N. articolo 1813410000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 1 È la controparte di 3 Prodotti correlati 5
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Specifiche di sistema Dati del materiale Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT, 10.16 mm, Numero di poli: 2, 180°, Lunghezza spina a saldare (l): 3.5 mm, Argentato, nero, Box
N. d’ordine
1813410000
Tipo
SU 10.16HP/02/180G 3.5AG BK BX
GTIN (EAN)
4032248297603
CPZ
90 Pezzo
Parametri prodotto
IEC: 1000 V / 78.3 A
UL: 300 V / 60 A
Imballaggio
Box

Dimensioni e pesi

Profondità
32 mm
Profondità (pollici)
1,26 inch
Posizione verticale
13,6 mm
Altezza (pollici)
0,535 inch
Altezza minima
17,1 mm
Larghezza
20,32 mm
Larghezza (pollici)
0,8 inch
Peso netto
5,056 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Specifiche di sistema

Product family
OMNIMATE Power - Serie BU/SU 10.16HP
Type of connection
Collegamento al circuito stampato
Montaggio su circuito stampato
Collegamento a saldare THT
Passo in mm (P)
10,16 mm
Passo in pollici (P)
0,4 "
Угол вывода
180°
Number of poles
2
Nombre de picots par pôle
3
Solder pin length (l)
3,5 mm
Tolleranza della lunghezza del codolo a saldare
+0,1 / -0,3 mm
Dimensioni del codolo a saldare
1,2 x 1,1 mm
Dimensioni del codolo a saldare = tolleranza d
+0,1 / -0,1 mm
Diametro foro di equipaggiamento (D)
1,6 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 in mm
10,16 mm
L1 in pollici
0,4 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato
Resistenza di passaggio
2,00 mΩ
Codificabile
Sì

Dati del materiale

Materiale isolante
PBT GF
Colori
nero
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 200
Resistenza d'isolamento
≥ 108 Ω
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega di rame
Superficie dei contatti
Argentato
Struttura a strati del collegamento a saldare
≥ 3 µm Ag
Struttura a strati del connettore maschio
≥ 3 µm Ag
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
120 °C

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
78,3 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
67,9 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
70,6 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
61,3 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
1.000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
1.000 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
690 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
6 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
8 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
8 kV
Portata transitoria
3 x 1s mit 1000 A
Distanza in aria, min.
8,9 mm
Distanza superficiale, min.
10,5 mm

Dati di dimensionamento secondo CSA

Rated voltage (Use group B / CSA)
300 V
Номинальное напряжение (группа использования C/CSA)
300 V
Tensione nominale (Gruppo D / CSA)
600 V
Rated current (Use group B / CSA)
60 A
Corrente nominale (Gruppo C / CSA)
60 A
Corrente nominale (Gruppo D / CSA)
5 A

Dati di dimensionamento sec. UL 1059

Institut (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Tensione nominale (Gruppo C / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
600 V
Tensione nominale (Gruppo F / UL 1059)
600 V
Corrente nominale (Gruppo B / UL 1059)
60 A
Corrente nominale (Gruppo C / UL 1059)
60 A
Corrente nominale (Gruppo D / UL 1059)
5 A
Distancia de fuga, mín.
10,5 mm
Luftstrecke, min.
8,9 mm
Referencia para valores de homologación
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Imballaggio
Box
Lunghezza VPE
140 mm
VPE-bredd
86 mm
Высота VPE
67 mm

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Note

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
