製品情報

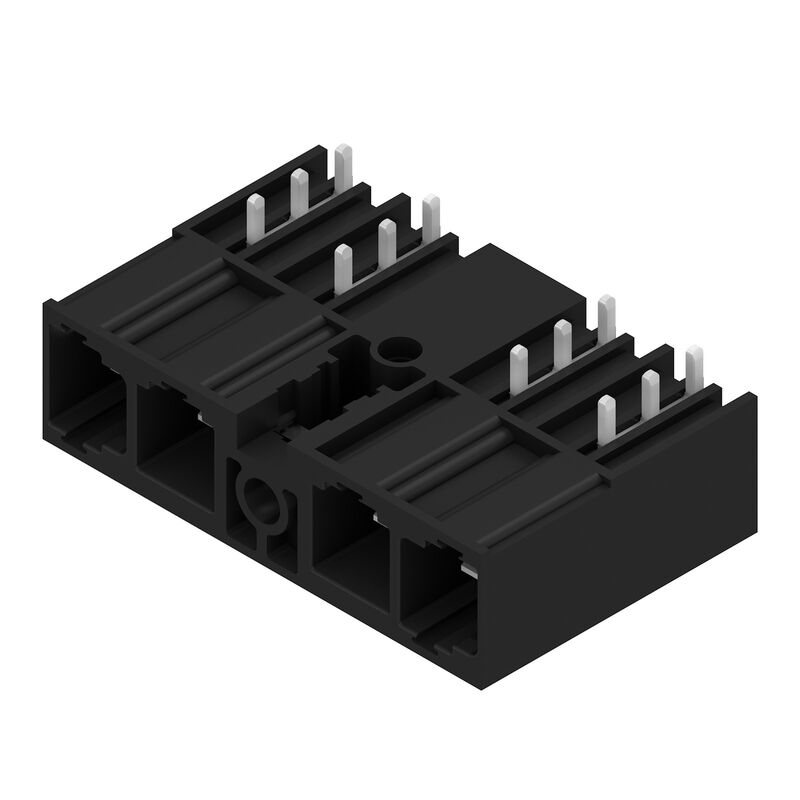

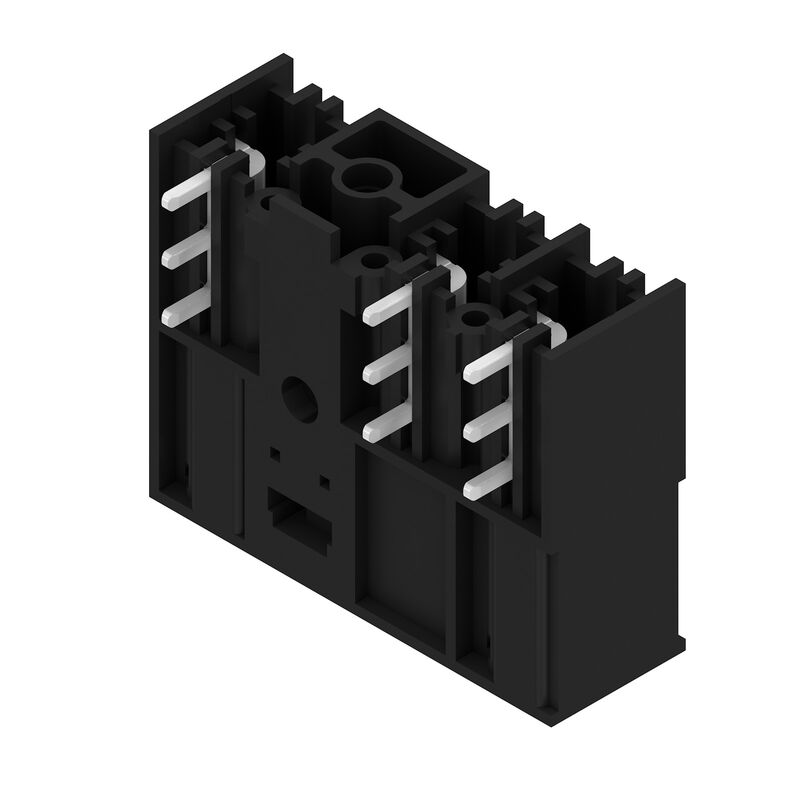

| バージョン | プリント基板用プラグインコネクタ, オス型ヘッダー, THRはんだ付け接続, 10.16 mm, 極数: 4, 270°, ソルダーピン長 (l): 3.5 mm, 錫メッキ, 黒色, 箱 |
| 注文番号 | 2580870000 |
| 種別 | SU 10.16HP/04/270MF3 3.5AG BK BX |
| GTIN (EAN) | 4050118589481 |
| 数量 | 36 items |
| 製品データ |
IEC: 1000 V / 78.3 A UL: 300 V / 60 A |
| パッケージ | 箱 |
| 正味重量 | 17.892 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 製品ファミリー | OMNIMATE電源 – シリーズBU/SU 10.16HP |
| 接続方式 | 基板接続 |
| PCB の取り付け | THRはんだ付け接続 |
| ピッチ (mm) (P) | 10.16 mm |
| ピッチ (インチ) (P) | 0.4 " |
| 外向きエルボ | 270° |
| 極数 | 4 |
| ソルダーピン長 (l) | 3.5 mm |
| ソルダーピン長 公差 | +0.1 / -0.3 mm |
| はんだピン寸法 | 1.2 x 1.1 mm |
| はんだピンの寸法= d公差 | +0.1 / -0.1 mm |
| L1 (mm) | 30.48 mm |
| L1 (インチ) | 1.2 " |
| ピンモデルシリーズ数量 | 2 |
| 締付けトルク |
|
| 絶縁材 | PBT GF |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 120 °C |
| 温度範囲、設置、最小 | -25 °C |
| 温度範囲、設置、最大 | 120 °C |
| 定格電流、最小極数 （Tu=20°C） | 78.3 A |
| 定格電流、最大極数（Tu=20°C） | 67.9 A |
| 定格電流、最小極数 （Tu=40°C） | 70.6 A |
| 定格電流、最大極数 （Tu=40°C） | 61.3 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 1,000 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 1,000 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 690 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 6 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 8 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 8 kV |
| クリアランス、最小 | 8.9 mm |
| 沿面距離、最小 | 10.5 mm |
| 定格電圧 (グループ B/CSA 使用) | 300 V |
| 定格電圧 (グループ C / CSA 使用) | 300 V |
| 定格電圧 (グループ D/CSA 使用) | 600 V |
| 定格電流（グループ B/CSA 使用） | 60 A |
| 定格電流（グループ C / CSA 使用） | 60 A |
| 定格電流 (グループ D/CSA 使用) | 5 A |
| 定格電圧 (グループ B / UL 1059 使用) | 300 V |
| 定格電圧 (C/UL 1059 グループ使用) | 300 V |
| 定格電圧 (グループ D / UL 1059 使用) | 600 V |
| 定格電流 (グループ B / UL 1059 使用) | 60 A |
| 定格電圧（使用グループ C/UL 1059 ） | 60 A |
| 定格電流 (グループ D / UL 1059 使用) | 5 A |
| クリアランス距離、最小 | 8.9 mm |
| 沿面距離、最小 | 10.5 mm |
| パッケージ | 箱 |
| VPE 長 | 338 mm |
| VPE幅 | 130 mm |
| VPEの高さ | 44 mm |
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_290098) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2580870000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | 適合 |
