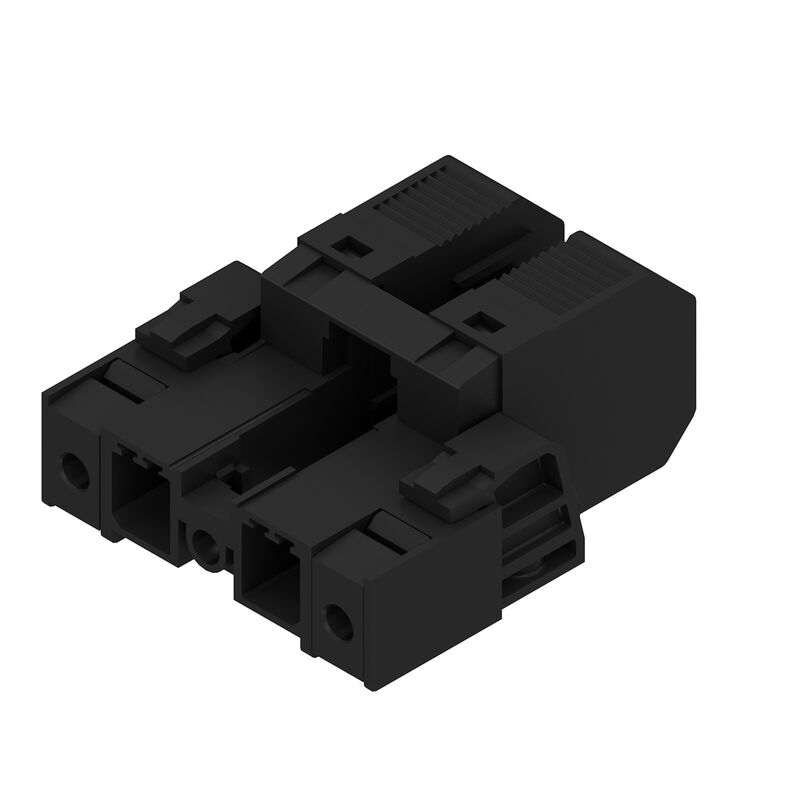

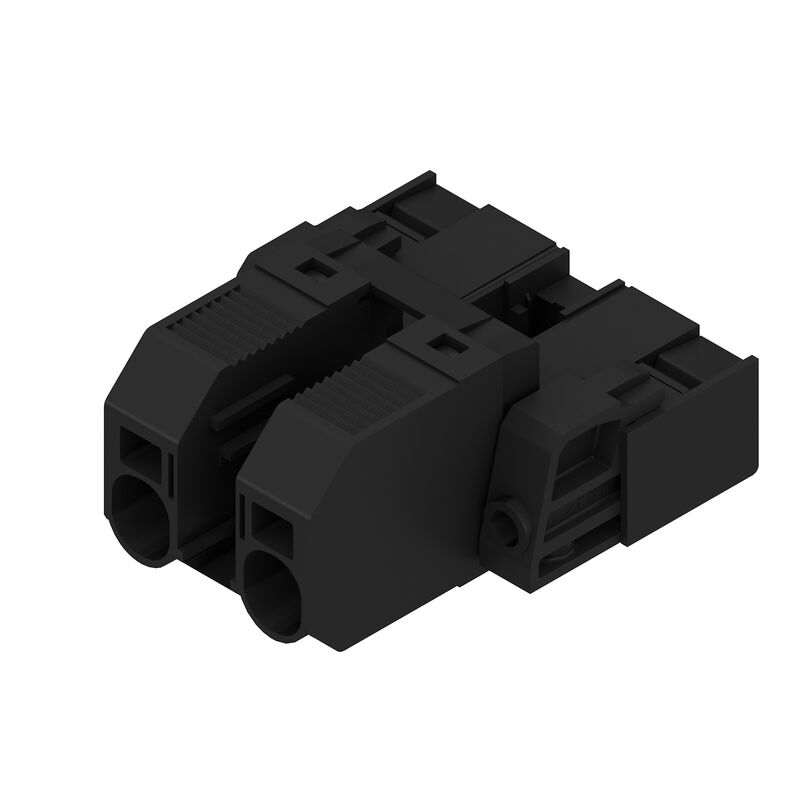

SVF 7.62HP/02/180SFMF2 SN BK BX — Produktbild

Datenblatt herunterladen

SVF 7.62HP/02/180SFMF2 SN BK BX

Leiterplattensteckverbinder, Stiftstecker, 7.62 mm, Polzahl: 2, 180°, PUSH IN ohne Betätigungselement, Zugfederanschluss, Klemmbereich, max. : 10 mm², Box

Art.-Nr. 1427220000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Leiterplattensteckverbinder, Stiftstecker, 7.62 mm, Polzahl: 2, 180°, PUSH IN ohne Betätigungselement, Zugfederanschluss, Klemmbereich, max. : 10 mm², Box
Best.-Nr.	1427220000
Art	SVF 7.62HP/02/180SFMF2 SN BK BX
GTIN (EAN)	4050118231250
VPE	40 Stück
Produkt-Kennzahlen	IEC: 1000 V / 57 A / 0.5 - 10 mm² UL: 600 V / 39 A / AWG 24 - AWG 10
Verpackung	Box

Abmessungen und Gewichte

Tiefe	47,7 mm
Tiefe (inch)	1,878 inch
Höhe	23,4 mm
Höhe (inch)	0,921 inch
Breite	38,1 mm
Breite (inch)	1,5 inch
Nettogewicht	17 g

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie	OMNIMATE Power - Serie BV/SV 7.62HP
Anschlussart	Feldanschluss
Leiteranschlusstechnik	PUSH IN ohne Betätigungselement Zugfederanschluss
Raster in mm (P)	7,62 mm
Raster in Zoll (P)	0,3 "
Leiterabgangsrichtung	180°
Polzahl	2
L1 in mm	15,24 mm
L1 in Zoll	0,6 "
Anzahl Reihen	1
Polreihenzahl	1
Berührungsschutz nach DIN VDE 57 106	fingersicher
Berührungsschutz nach DIN VDE 0470	IP 20 gesteckt
Schutzart	IP20
Durchgangswiderstand	4,50 mΩ
Kodierbar	Ja
Abisolierlänge	12 mm
Anzugsdrehmoment Schraubflansch, min.	0,2 Nm
Anzugsdrehmoment Schraubflansch, max.	0,3 Nm
Schraubendreherklinge	0,6 x 3,5
Steckzyklen	25

Werkstoffdaten

Isolierstoff	PA GF
Farbe	schwarz
Farbtabelle (ähnlich)	RAL 9011
Isolierstoffgruppe	II
Kriechstromfestigkeit (CTI)	≥ 500
Brennbarkeitsklasse nach UL 94	V-0
Kontaktmaterial	Cu-leg
Kontaktoberfläche	verzinnt
Schichtaufbau - Steckkontakt	4...6 µm Sn glanz
Lagertemperatur, min.	-40 °C
Lagertemperatur, max.	70 °C
Betriebstemperatur, min.	-50 °C
Betriebstemperatur, max.	125 °C
Temperaturbereich Montage, min.	-25 °C
Temperaturbereich Montage, max.	125 °C

Anschließbare Leiter

Klemmbereich, min.	0,5 mm²
Klemmbereich, max.	10 mm²
eindrähtig, min. H05(07) V-U	0,5 mm²
eindrähtig, max. H05(07) V-U	6 mm²
mehrdrähtig, min. H07V-R	10 mm²
mehrdrähtig, max. H07V-R	10 mm²
feindrähtig, min. H05(07) V-K	0,5 mm²
feindrähtig, max. H05(07) V-K	10 mm²
mit AEH mit Kragen DIN 46 228/4, min.	1,5 mm²
mit AEH mit Kragen DIN 46 228/4, max.	6 mm²
mit Aderendhülse nach DIN 46 228/1, min.	1,5 mm²
mit Aderendhülse nach DIN 46 228/1, max.	6 mm²
Klemmbare Leiter	Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 2,5 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 0186100000 Abisolierlänge: nominal: 14 mm Empfohlene Aderendhülse: 9019170000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 4 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 0244100000 Abisolierlänge: nominal: 14 mm Empfohlene Aderendhülse: 9019200000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 6 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 0191900000 Abisolierlänge: nominal: 14 mm Empfohlene Aderendhülse: 0533500000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 1,5 mm² Aderendhülse: Abisolierlänge: nominal: 15 mm Empfohlene Aderendhülse: 9019140000 Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 9004060000
Hinweistext	Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein. Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Bemessungsdaten nach IEC

geprüft nach Norm	IEC 60664-1 IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)	57 A
Bemessungsstrom, max. Polzahl (Tu=20°C)	50 A
Bemessungsstrom, min. Polzahl (Tu=40°C)	57 A
Bemessungsstrom, max. Polzahl (Tu=40°C)	45 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2	1.000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2	800 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3	800 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2	6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2	8 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3	8 kV
Kurzzeitstromfestigkeit	3 x 1s mit 420 A
Kriechstrecke, min.	12,7 mm
Luftstrecke, min.	12,7 mm

Nenndaten nach CSA

Institut (CSA)	CSA
Zertifikat-Nr. (CSA)	200039-1121690
Nennspannung (Use group B / CSA)	600 V
Nennspannung (Use group C / CSA)	600 V
Nennspannung (Use group D / CSA)	600 V
Nennstrom (Use group B / CSA)	36 A
Nennstrom (Use group C / CSA)	36 A
Nennstrom (Use group D / CSA)	5 A
Leiteranschlussquerschnitt AWG, min.	AWG 24
Leiteranschlussquerschnitt AWG, max.	AWG 10
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)	CURUS
Zertifikat-Nr. (cURus)	E60693
Nennspannung (Use group B / UL 1059)	600 V
Nennspannung (Use group C / UL 1059]	600 V
Nennspannung (Use group D / UL 1059)	600 V
Nennstrom (Use group B / UL 1059)	39 A
Nennstrom (Use group C / UL 1059)	39 A
Nennstrom (Use group D / UL 1059)	5 A
Leiteranschlussquerschnitt AWG, min.	AWG 24
Leiteranschlussquerschnitt AWG, max.	AWG 10
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung	Box
VPE Länge	352 mm
VPE Breite	137 mm
VPE Höhe	61 mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen	Norm: DIN EN 61984 Abschnitt 7.3.2 / 09.02 Verwendung des Musters von DIN EN 60068-2-70 / 07.96 Prüfung: Ursprungskennzeichnung, Typkennzeichnung, Raster Bewertung: vorhanden Prüfung: Lebensdauer Bewertung: bestanden
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)	Norm: DIN EN 61984 Abschnitt 6.3 und 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08 Prüfung: 180° gedreht mit Kodierelementen Bewertung: bestanden Prüfung: 180° gedreht ohne Kodierelemente Bewertung: bestanden
Prüfung: Klemmbarer Querschnitt	Norm: DIN EN 60999-1 Abschnitt 7 und 9.1 / 12.00, DIN EN 60947-1 Abschnitt 8.2.4.5.1 / 04.08 Leitertyp: Leitertyp und Leiterquerschnitt: eindrähtig 0,5 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 0,5 mm² Leitertyp und Leiterquerschnitt: eindrähtig 6 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 6 mm² Leitertyp und Leiterquerschnitt: AWG 24/1 Leitertyp und Leiterquerschnitt: AWG 24/19 Leitertyp und Leiterquerschnitt: AWG 14/1 Leitertyp und Leiterquerschnitt: AWG 14/19 Bewertung: bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern	Norm: DIN EN 60999-1 Abschnitt 9.4 / 12.00 Anforderung: 0,3 kg Leitertyp: Leitertyp und Leiterquerschnitt: H05V-U0.5 Leitertyp und Leiterquerschnitt: H05V-K0.5 Leitertyp und Leiterquerschnitt: AWG 20/1 Leitertyp und Leiterquerschnitt: AWG 20/19 Bewertung: bestanden Anforderung: 1,4 kg Leitertyp: Leitertyp und Leiterquerschnitt: H07V-U6 Leitertyp und Leiterquerschnitt: H07V-K6 Leitertyp und Leiterquerschnitt: AWG 10/1 Leitertyp und Leiterquerschnitt: AWG 10/19 Bewertung: bestanden
Pull-Out Test	Norm: DIN EN 60999-1 Abschnitt 9.5 / 12.00 Anforderung: ≥20 N Leitertyp: Leitertyp und Leiterquerschnitt: H05V-U0.5 Leitertyp und Leiterquerschnitt: H05V-K0.5 Leitertyp und Leiterquerschnitt: AWG 20/1 Leitertyp und Leiterquerschnitt: AWG 20/19 Bewertung: bestanden Anforderung: ≥80 N Leitertyp: Leitertyp und Leiterquerschnitt: H07V-U6 Leitertyp und Leiterquerschnitt: H07V-K6 Leitertyp und Leiterquerschnitt: AWG 10/1 Leitertyp und Leiterquerschnitt: AWG 10/19 Bewertung: bestanden

Wichtiger Hinweis

IPC-Konformität

Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.

Hinweise

Weitere Varianten auf Anfrage

Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl

AEH ohne Kunststoffkragen nach DIN 46228/1

AEH mit Kunststoffkragen nach DIN 46228/4

Zeichnungsangabe P = Raster

Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.

OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.

Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
