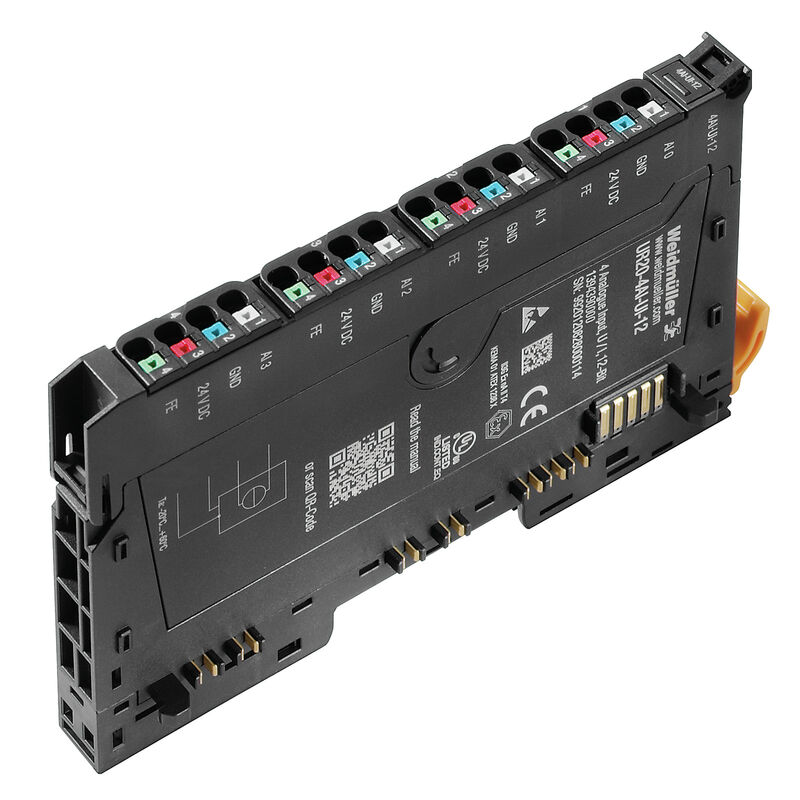

製品情報
| バージョン | リモートI/Oモジュール, IP20, 4チャネル, アナログ信号, 入力, 電流/電圧, 12ビット |
| 注文番号 | 1394390000 |
| 種別 | UR20-4AI-UI-12 |
| GTIN (EAN) | 4050118195200 |
| 数量 | 1 items |
| 深さ | 76 mm |
| 奥行き（インチ） | 2.992 inch |
| 高さ | 120 mm |
| 高さ（インチ） | 4.724 inch |
| 幅 | 11.5 mm |
| 幅（インチ） | 0.453 inch |
| 取付寸法 – 高さ | 128 mm |
| 正味重量 | 87 g |
| 保管温度 | -40 °C ... +85 °C |
| 動作温度 | -20 °C ... +60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |
| アナログ入力数 | 4 |
| センサー供給 | 該当 |
| センサー供給 |
|
| センサー接続 |
2線式
3線式 3線式+ FE |
| モジュール診断 | はい |
| 個別チャネル診断 | いいえ |
| 内部抵抗I | 41.2 Ω |
| 内部抵抗U | 100 kΩ |
| 分解能 | 12ビット |
| 動作時間 | < 50 ms |
| 変換時間 | 1 ms |
| 極性違い防止 | はい |
| 短絡耐性仕様 | はい |
| 種別 |
1.U (0…5 V, 0…10 V, 1…5 V, 2…10 V, ±10 V)
2.I（0～20 mAまたは4～20 mA） 電流または電圧に対して調整可能な入力 |
| 精度 | 0.1% FSR |
| 導体断面、固定式、最大 | 1.5 mm² |
| 導体断面、固定式、最小 | 0.14 mm² |
| 導体断面積、固定式、最大. (AWG) | AWG 16 |
| 導体断面積、固定式、最小. (AWG) | AWG 26 |
| 導体断面積、細径撚線、最大. (AWG) | AWG 16 |
| 導体断面積、細径撚線、最小. (AWG) | AWG 26 |
| 接続方式 | PUSH IN |
| 配線接続断面、細径撚線、最大 | 1.5 mm² |
| 配線接続断面、細径撚線、最小 | 0.14 mm² |
| UL 94 可燃性等級 | V-0 |
| サージ電圧カテゴリー | II |
| テスト電圧 | 500 V |
| レール | TS 35 |
| 振動耐性 |
5 Hz ≤ f ≤ 8.4 Hz: IEC 60068-2-6準拠の3.5 mm振幅
8.4 Hz ≤ f ≤ 150 Hz: IEC 60068-2-6に準拠した1g加速 |
| 気圧（保管） | DIN EN 61131-2に準拠した1013 hPa （高さ0 m） ～ 700 hPa （高さ3000 m） |
| 気圧（輸送） | DIN EN 61131-2に準拠した1013 hPa （高さ0 m） ～ 700 hPa （高さ3000 m） |
| 汚染度 | 2 |
| 空気圧（操作） | DIN EN 61131-2に準拠した≥ 795 hPa （高さ ≤ 2000 m） |
| 空気湿度（保管） | DIN EN 61131-2に従って10～95%（結露しないこと） |
| 空気湿度（操作） | DIN EN 61131-2に従って10～95%（結露しないこと） |
| 空気湿度（輸送） | DIN EN 61131-2に従って10～95%（結露しないこと） |
| 衝撃 | 11 ms以上で15 g、正弦半波、IEC 60068-2-27 |
| I からの消費電流IN (各電源セグメント) | 25 mA +センサーフィード |
| I からの消費電流sys, typ. | 8 mA |
| 極性違い防止 | はい |
| 電圧供給 |
24 V DC +20 %/ -15 %
システムバス経由 |
| インターフェース | u-リモートシステムバス |
| ガルバニック絶縁 | 電流パス間の500 V DC |
| システムバスの転送速度、最大 | 48 Mbit |
| パラメータデータ | 14 Byte |
| フィールドバスプロトコル |
PROFINET IRT
PROFINET RT CC-Link IE TSN IEC 61162-450 PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link |
| プロセスデータ | 8 Byte |
| モジュール種別 | アナログ入力モジュール |
| 診断データ | 1 Bit |
| 承認/証明書/適合証明書 |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262121) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281447) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV/GL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) |
| エンジニアリングデータ |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54153)
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) |
| エンジニアリングデータ | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1394390000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1394390000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1394390000&norm=0) |
| 製品変更通知 | [Release-Notes - Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_49695) |
| ソフトウェア |
[Firmware -- Current firmware UR20-4AI-UI](https://mdcop.weidmueller.com/mediadelivery/asset/900_49413)
[Firmware -- Archive firmware UR20-4AI-UI](https://mdcop.weidmueller.com/mediadelivery/asset/900_90978) |
| ユーザ文書 |
[MAN_U-REMOTE_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[MAN_U-REMOTE_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| ETIM 9.0 | EC001596 |
| ECLASS 9.0 | 27-24-26-01 |
| ECLASS 9.1 | 27-24-26-01 |
| ECLASS 10.0 | 27-24-26-01 |
| ECLASS 11.0 | 27-24-26-01 |
| ECLASS 12.0 | 27-24-26-01 |
| ECLASS 13.0 | 27-24-26-01 |
| 長体仕様 | アナログ入力モジュール 4AI-UI-12, 4 チャンネルアナログ入力モジュール, 正極スイッチング 接続システム：プッシュイン 接続プラグ上の電位：アナログ入力, 入力電力経路の 24 VDC および 0 V, FE 寸法 (高さ x 幅 x 奥行き)：120 mm (レバー含む：128 mm), 11.5 mm, 76 mm モジュール状態：モジュール上部のLEDによる全体メッセージ表示 チャネル状態：各接続点に直接表示 重量：88.6 g モジュール診断：有 個別チャンネル診断：無 逆極性保護：有 動作温度：- 20 °C ～ + 60 °C プロセスデータ： 8 バイト 診断データ：47 バイト ガルバニック絶縁：フィールドバスとシステムバス間 給電電圧：24 VDC +25 % / –15 % 内部消費電流：8 mA 給電電流消費：25 mA + センサー消費電流 精度：0.25 %フルスケール 分解能： 12 ビット 変換時間：1 ms 入力パラメータ：電圧または電流 内部抵抗 U：100 kΩ 内部抵抗 I：41.2 Ω ブランド：ワイドミュラー 型式：UR20-4AI-UI-12 |
| 認可 |                   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E141197 |
| 証明書番号（cULusEX） | E223527 |
