UR67-MP-78-16DO-12-60M

UR67-MP-78-16DO-12-60M

Automation Products - u-remote IP67, Interfacce attive per sensori e attuatori, PROFINET V2.3, EtherNet/IP, EtherCAT, Multiprotocol

N. articolo 2426310000
Download foglio dati Supporto ingegneristico Supporto software Download dei prodotti
Accessori 15 Prodotti correlati 8
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Collegamenti Uscite digitali Dati generali Tensione di alimentazione Illustrazione del prodotto Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E141197

Dati generali per l’ordinazione

Versione
Automation Products - u-remote IP67, Interfacce attive per sensori e attuatori, PROFINET V2.3, EtherNet/IP, EtherCAT, Multiprotocol
N. d’ordine
2426310000
Tipo
UR67-MP-78-16DO-12-60M
GTIN (EAN)
4050118434521
CPZ
1  Pezzo

Dimensioni e pesi

Posizione verticale
17,3  mm
Altezza (pollici)
0,681  inch
Larghezza
59,6  mm
Larghezza (pollici)
2,346  inch
Peso netto
520  g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8

Collegamenti

Bus di campo (BUS-IN)
1x M12 connettore femmina 4 poli
codificato D
Bus di campo (BUS-OUT)
1x M12 connettore femmina 4 poli
codificato D
Collegamenti I/O
8x connettore femmina M12 a 5 poli
codificato A
Tensione di alimentazione (AUX-IN)
1x connettore maschio da 7/8" a 5 poli
Tensione di alimentazione (AUX-OUT)
1x connettore femmina da 7/8" a 5 poli

Uscite digitali

Carico max. di corrente per segnale d'uscita
2 A
Corrente cumulativa max. uscite
9 A (12 A vedere manuale)
Indicatore di stato
Relativo al canale
via LED
giallo
Indicazione diagnostica
Relativo al canale
via LED
rosso
Resistente contro i cortocircuiti
Sì
Tensione d'uscita High
max. 2 V
Tensione d'uscita Low
min. (UL -1)
Uscite digitali
  • Protezione contro il cortocircuito:
    Sì
  • Protezione contro i sovraccarichi:
    Sì
  • Protezione contro l'inversione di polarità:
    Sì

Dati generali

Classe d'infiammabilità UL 94
UL 94
Grado di protezione
IP67
Varianti di modulo
16 uscite digitali

Tensione di alimentazione

Potenza assorbita dai moduli elettronici
tip. 100 mA
Protezione contro l'inversione di polarità
Sì
Tensione d'esercizio
24  V
Valori limite
18 V DC ... 30 V DC

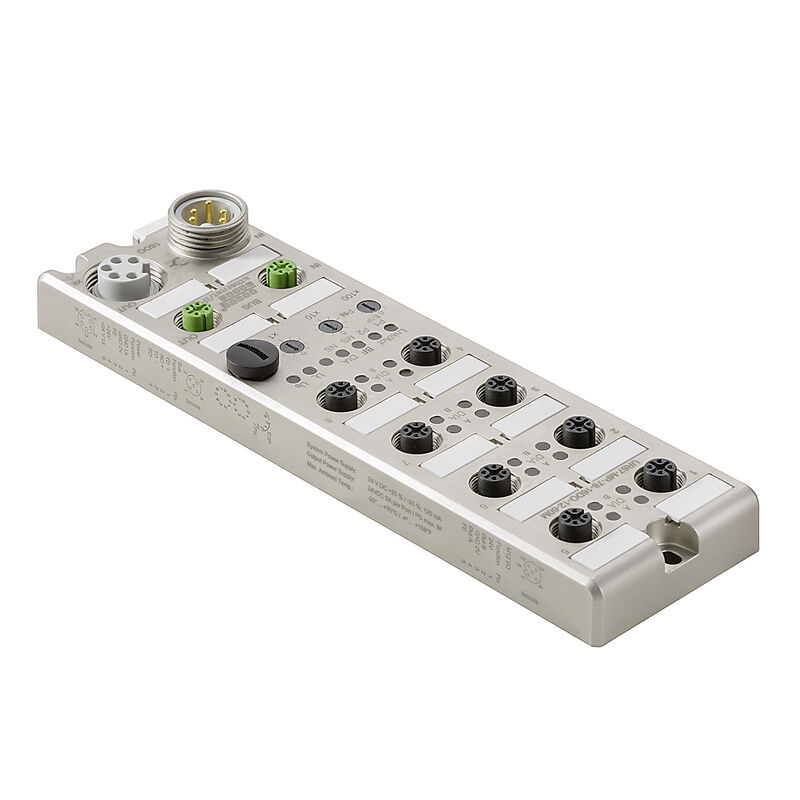

Illustrazione del prodotto

Titolo dell'immagine 02
Illustrazione del prodotto

Classificazioni

ETIM 6.0
EC001599
ETIM 7.0
EC001599
ETIM 8.0
EC001599
ETIM 9.0
EC001599
ETIM 10.0
EC001599
ECLASS 9.0
27-24-26-04
ECLASS 9.1
27-24-26-04
ECLASS 10.0
27-24-26-04
ECLASS 11.0
27-24-26-04
ECLASS 12.0
27-24-26-04
ECLASS 13.0
27-24-26-04
ECLASS 14.0
27-24-26-04
ECLASS 15.0
27-24-26-04
