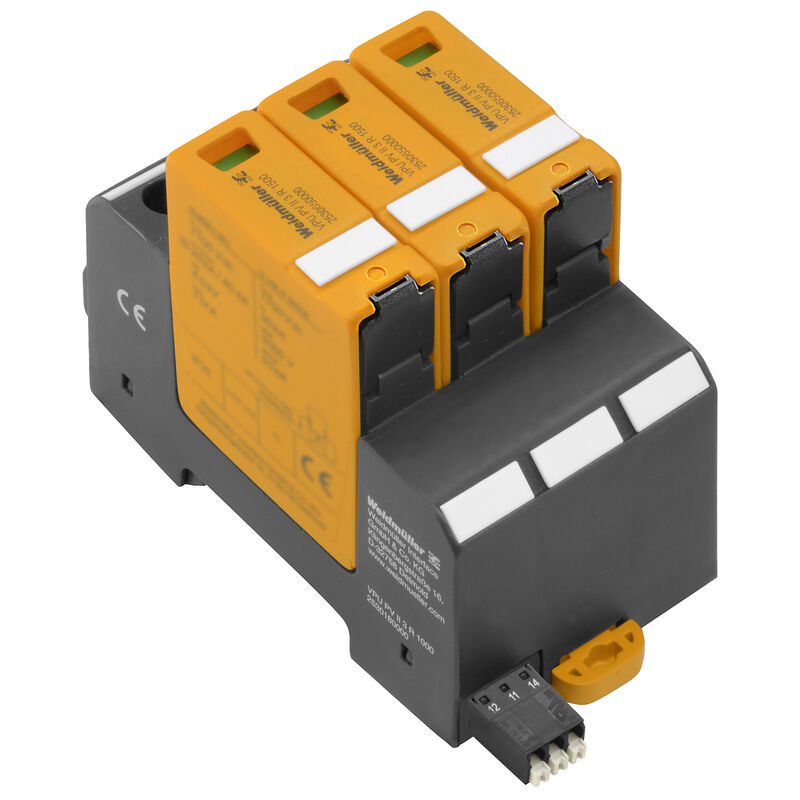

VPU PV II 3 R 1500
Elektromos szimbólum
Circuit diagram

VPU PV II 3 R 1500

Túlfeszültség-levezető, Kisfeszültség, telekommunikációs érintkezővel

Cikkszám 2530650000
Nyissa meg a konfigurátorban
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 4 Pótalkatrészek 3 Kapcsolódó termékek 1
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége UL névleges adatok Csatlakozási adatok, távfigyelmeztetés Általános adatok Szigetelések koordinálása EN 50178 szerint Fotovoltaikus műszaki adatok IEC / EN névleges adatok Csatlakozási adatok Elektromos adatok Általános adatok Garancia Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E3542610000

Általános rendelési adatok

Változat
Túlfeszültség-levezető, Kisfeszültség, telekommunikációs érintkezővel
Rendelési szám
2530650000
Típus
VPU PV II 3 R 1500
GTIN (EAN)
4050118540864
Qty.
1 Штука

Méretek és tömegek

Mélység
70 mm
Mélység (coll)
2.756 inch
Magasság
102 mm
Magasság (coll)
4.016 inch
Szélesség
54 mm
Breite (inch)
2.126 inch
Rögzítési méret - magasság
75 mm
Net weight
357.28 g

Hőmérsékletek

Tárolási hőmérséklet
-40 °C...85 °C
Ambient temperature
-40 °C…85 °C
Üzemi hőmérséklet
-40 °C...85 °C
Páratartalom
5 - 95% rel. humidity

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Ne SVHC nad 0,1 wt%

UL névleges adatok

Környezeti hőmérséklet (működési), max.
85 °C
Névleges feszültség, UN
1,500 V
SCCR
65 kA
In
20 kA
Kategória
SPD TYPE 1CA
Környezeti hőmérséklet (működési), min.
-40 °C
Tanúsítvány száma (cURus)
E3542610000
VPR ( DC+/DC-)
4,000 V
VPR ( DC-/G)
4,000 V
Voltage type
DC

Csatlakozási adatok, távfigyelmeztetés

Csatlakoztatott vezeték keresztmetszete, tömör ér, max.
1.5 mm²
Csatlakoztatott vezeték keresztmetszete, tömör ér, min.
0.25 mm²
Csatlakozás típusa
PUSH IN
Csupaszolási hossz
8 mm

Általános adatok

Brännbarhetsklass enligt UL 94
V-0
Colour
fekete
narancssárga
Optyczny wskaźnik pracy
zöld = OK; piros = meghibásodott levezető - cserélje
Tartósín
TS 35
Védelmi osztály
IP20
Исполнение
telekommunikációs érintkezővel
Конструкция
Installációs ház; 3 modulos
Insta IP 20

Szigetelések koordinálása EN 50178 szerint

Szennyezés súlyossága
2
Túlfeszültség kategória
III

Fotovoltaikus műszaki adatok

I rövidzárlati áramSCPV
11,000 A
Kisülési áram In (8/20 µs)
20 kA
Működési magasság a földelt fotovoltaikus rendszerben
≤ 2000 m
Működési magasság földeletlen fotovoltaikus rendszerben
≤ 4000 m
PV rendszerfeszültség, max. Ucpv
1,500 V
Requirements class
II. típus
Szabványok
EN 61643-31
EN 50539-11
UL 1449
U védelmi szintp (+/- , -/PE , +/PE)
≤ 5,0 kV
Összes kisülési áram Itotal (8/20 µs)
40 kA

IEC / EN névleges adatok

Beépített tartalék biztosíték
Nem
Feszültség típusa
DC
Jelzőérintkező
250 V 1 A 1CO
Követelmény osztály az EN 61643-11 szerint
T2
Levezetőáram Imax. (8/20µs) vezeték-PE
30 kA
Névleges feszültség (DC)
1500 V
Pólusszám
3
Reakcióidő / tartalékidő
≤ 25 ns
SPD-típus
T2
Szabványok
EN 61643-31
EN 50539-11
UL 1449
Szivárgási áram U feszültségnéln
30 µA

Csatlakozási adatok

Długość odizolowania
18 mm
Vezetékcsatlakozás-technika
Csavaros csatlakozás
Csatlakozás típusa
Csavaros csatlakozás
Csupaszolási hossz, névleges csatlakozás
18 mm
Meghúzási nyomaték, min.
3 Nm
Tightening torque, max.
4.5 Nm
Rögzítési tartomány, névleges csatlakozás
6 mm²
Rögzítési tartomány, névleges csatlakozás, min.
1.5 mm²
Rögzítési tartomány, névleges csatlakozás, max.
35 mm²
Vezeték keresztmetszet, tömör, min.
1.5 mm²
Vezeték keresztmetszet, tömör, max.
6 mm²
Průřez připojení vodičů, jemně stáčené, min.
1.5 mm²
Wire connection cross section, finely stranded, max.
25 mm²
Connection cross-section, stranded, min.
1.5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
35 mm²

Elektromos adatok

Voltage type
DC

Általános adatok

Nombre de pôles
3
Protection degree
IP20
Barwny
черный
оранжевый

Garancia

Czasokres
5 év

Besorolások

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-14-02
ECLASS 15.0
27-17-14-02
