VSPC 2CL HF 24VDC R
VSPC 2CL HF 24VDC R

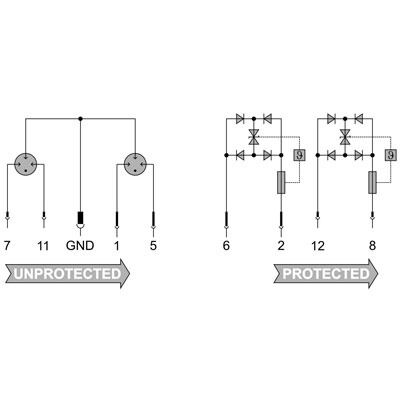

Simbolo elettrico
Come da figura
VSPC 2CL HF 24VDC R
Curva di carico
Discharge capacity
VSPC 2CL HF 24VDC R
VSPC 2CL HF 24VDC R

VSPC 2CL HF 24VDC R

Защита от перенапряжения - измерение, управление, регулировка, с функцией сигнализации / индикацией функционирования, UP(L/N-PE) <800 V

N. articolo 8951700000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 4 Controparti 2 Prodotti correlati 3
Сертификаты Основные данные для заказа Размеры и массы Температуры Вероятность сбоя Экологическое соответствие изделия Расчетные данные UL Dati protezione CSA Dati generali Isolamento secondo EN 50 178 Dati nominali IEC / EN Ulteriori dettagli sulle approvazioni Размеры Электрические параметры Общие параметры Quote dimensionamento IECEx/ATEX/cUL Garanzia Важное примечание Classifications Тендерные спецификации

Сертификаты

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/c809b3ab-e765-499c-852e-d528779da9f7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UL)
E311081

Основные данные для заказа

Versione
Защита от перенапряжения - измерение, управление, регулировка, с функцией сигнализации / индикацией функционирования, UP(L/N-PE) <800 V
N. d’ordine
8951700000
Tipo
VSPC 2CL HF 24VDC R
GTIN (EAN)
4032248742943
CPZ
1 Pezzo

Размеры и массы

Profondità
69 mm
Глубина (дюймов)
2,717 inch
Posizione verticale
98 mm
Высота (в дюймах)
3,858 inch
Larghezza
17,8 mm
Larghezza (pollici)
0,701 inch
Peso netto
48 g

Температуры

Temperatura di magazzinaggio
-40 °C...80 °C
Temperatura d'esercizio
-40 °C...70 °C
Umidità
5...96 %

Вероятность сбоя

SIL secondo IEC 61508
3
MTTF
2.537 a
SFF
94,28 %
λges
45
PFH in 1*10-9 1/h
4.7

Экологическое соответствие изделия

Stato conformità RoHS
Соответствует с исключением
Esenzione RoHS (se applicabile/nota)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
71e97bb7-979f-4330-94c0-20c629bb05e3

Расчетные данные UL

N° certificato (UL)
E311081
Certificato UL
[UL 497b Certificate](PDF/E311081VOL1SEC2.pdf)

Dati protezione CSA

Capacità interna, max. CI
10 nF
Gas groups A, B
IIC
Grupo de gas D
IIA
Internal inductance, max. LI
0 µH
Tensione d'ingresso, max. Ui
28 V
가스 그룹 C
IIB

Dati generali

IP20
Brennbarkeitsklasse nach UL 94
V-0
Design
morsetto
varie
Farbe
arancione
Indicatore ottico di funzionamento
verde = ok, rosso = lo scaricatore è difettoso - sostituirlo.
protected current loops
2
Segmento
Measurement - Monitoring - Setting
Version
figyelmeztető funkcióval / működéskijelzővel

Isolamento secondo EN 50 178

Kategorie rázového napětí
III
Závažnost znečištění
2

Dati nominali IEC / EN

Caratteristiche di trasmissione dei segnali (-3 dB)
109 MHz
Corrente di prova da fulmine, Iimp (10/350 µs) non simm.
2,5 kA
Corrente di scarica Imax. (8/20µs) filo-filo
10 kA
Corrente di scarica Imax. (8/20µs) filo-PE
2 x 10 kA
Corrente di scarica Imax. (8/20µs) GND-PE
10 kA
Corrente di scarica In (8/20 µs) filo-filo
2.5 kA
Corrente di scarica In (8/20 µs) filo-PE
2.5 kA
Corrente di scarica In (8/20 µs) terra-PE
2.5 kA
Kategorie požadavků podle normy IEC 61643-21
C1
C2
C3
D1
Lightning test current, Iimp (10/350 µs) GND-PE
2,5 kA
Lightning test current, Iimp (10/350 µs) wire-wire
2,5 kA
Livello di protezione UP (tip.)
<800 V
Livello di protezione UP conduttore - PE
450 V
Max. continuous voltage, Uc (DC)
28 V
Modalità anomalia sovraccarico
Modus 2
Nennspannung (DC)
24 V
Nennstrom IN
450 mA
Nivel de protección en la salida hilo-PE 1kV/µs, normal
450 V
Numero di poli
1
Proprietà ripristino impulsi
≤ 40 ms
Protection level on output side Wire-wire 1 kV/µs, typically
45 V
Protection level, UP GND - PE
800 V
Protection level, UP wire - wire
45 V
Protezione
0.5 A
Resistencia a la corriente de choque D1
2.5 kA 10/350 μs
Resistenza alla corrente impulsiva C2
5 kA 8/20 μs
Resistenza di passaggio
2.20 Ω
Signalling contact
UN 250 V AC 0.1 A 1CO at VSPC R with VSPC control unit
Standardy
IEC 61643-21
HART-compatible
Surge current-carrying capacity C3
100 A 10/1000 μs
Tipo di tensione
DC
Védelmi szint a kimeneti oldalon, vezeték-vezeték 8/20 µs, jellemzően
45 V
서지 전류 전달 용량 C1
<1 kA 8/20 μs

Ulteriori dettagli sulle approvazioni

GOST certifikát
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Размеры

Tipo di collegamento
втычной для VSPC BASE

Электрические параметры

Tipo di tensione
DC

Общие параметры

Numero di poli
1
IP20
Colori
arancione

Quote dimensionamento IECEx/ATEX/cUL

Certificato cUL
[cUL Certificate](pdf/VSPC.PDF)

Garanzia

Periodo
5 anni

Важное примечание

Informazioni sul prodotto
Режим 2: Состояние, при котором часть блока SPD, ограничивающая напряжение, была короткозамкнута из-за очень низкого сопротивления внутри SPD. Линия находится в нерабочем состоянии, но измерительное оборудование по-прежнему защищено посредством короткого замыкания.

Classifications

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-03
ECLASS 15.0
27-17-15-03

Тендерные спецификации

Testo bando lungo
Вставка с защитой от перенапряжения для использования в сочетании с базовым элементом VSPC BASE 2CL для двух двойных жил с заземлением, применяемых в информационной технике. Двухступенчатая схема защиты, состоящая из малочувствительной защиты, с помощью резисторов и высокочувствительной защиты между сигнальными жилами, а также малочувствительной защиты напряжения с присоединением к заземлению. Механическая маркировка вставки к базовому элементу в зависимости от типа схемы и номинального напряжения. С встроенным индикатором состояния и опцией удаленной связи. Оптическая маркировка защитной вставки в зависимости от типа схемы защиты и величины напряжения. Защитная вставка с кодируемым вилочным разъемом и ответным профилем для базового элемента. Возможность маркировки вставки.
Testo bando corto
Вставка с защитой от перенапряжения для использования в сочетании с базовым элементом VSPC BASE 2CL для двух двойных жил с нулевым потенциалом и заземлением, используемых в информационной технике с напряжением на 24 В DC, с встроенным индикатором состояния и опцией удаленной связи.
