製品情報
| バージョン | 計装機器と制御機器のサージ保護, 測定・制御機器のサージ保護, UP(L/N-PE) < 600 V |
| 注文番号 | 1063990000 |

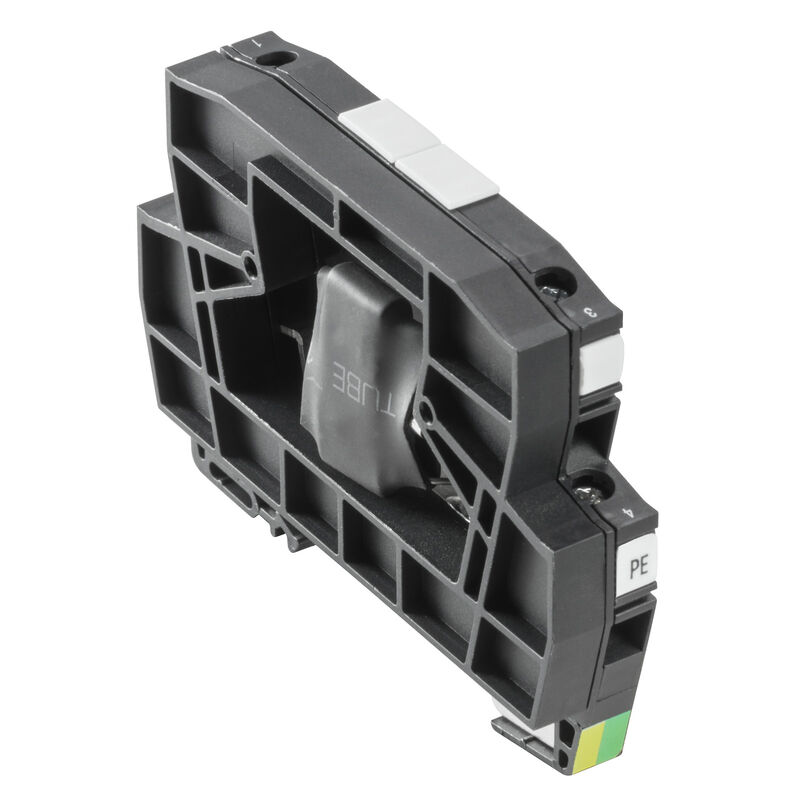

| 種別 | VSSC4 MOV 120VAC/DC |
| GTIN (EAN) | 4032248829415 |
| 数量 | 5 items |
| 深さ | 58.5 mm |
| 奥行き（インチ） | 2.303 inch |
| 高さ | 76 mm |
| 高さ（インチ） | 2.992 inch |
| 幅 | 12.4 mm |
| 幅（インチ） | 0.488 inch |
| 正味重量 | 44.6 g |
| 保管温度 | -40 °C...80 °C |
| 動作温度 | -40 °C...70 °C |
| 湿度 | 5～96% |
| IEC 61508に準拠したSIL | 3 |
| MTTF | 4,391 a |
| SFF | 100 % |
| λges | 26 |
| 1*10 -9の PFH、時間ごと | 0 |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 証明書番号（UL） | E311081 |
| UL認証 | [UL Zertifikat](PDF/E311081VOL1SEC3.pdf) |
| ガスグループ A、B | IIC |
| ガスグループ C | IIB |
| ガスグループ D | IIA |
| 入力電圧、最大 Ui | 212 V |
| 入力電流、最大 II | 500 mA |
| 内部インダクタンス、最大 LI | 0時間 |
| 内部容量、最大 CI | 2 nF |
| UL 94 可燃性等級 | V-0 |
| セグメント | 測定 – 監視 – 設定 |
| バージョン | 測定・制御機器のサージ保護 |
| レール | TS 35 |
| 保護度合い | IP20 |
| 光学機能表示 | 該当なし |
| 絶縁機能 | いいえ |
| 色 | 黒色 |
| 設計 | 端子 |
| サージ電圧カテゴリー | III |
| 汚染度 | 2 |
| IEC 61643-21準拠の要件カテゴリー |
C1
C2 |
| オーバーロード – 失敗モード | モード1 |
| サージ電流担体能力C1 | 0.5 kA 8/20 μs 1 kV 1.2/50 μs |
| サージ電流担体能力C2 | 1 kA 8/20 μs |
| 体積抵抗 | <0.1 Ω |
| 保護レベル UP (typ.) | < 600 V |
| 定格電圧 (AC) | 120 V |
| 定格電圧 (DC) | 170 V |
| 定格電流 IN | 20 A |
| 放電電流 In (8/20µs) 導体 - PE | 3.7 kA |
| 放電電流 I最大 (8 / 20µs) 導体 - PE | 15 kA |
| 放電電流、最大 (8/20 µs) | 15 kA |
| 最大連続電圧、Uc（AC） | 150 V |
| 最大連続電圧、Uc（DC） | 212 V |
| 極数 | 1 |
| 標準 | IEC 61643-21 |
| 電圧種別 | AC/DC |
| 静電容量 | 1.48 nF |
| GOST 証明書 | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| 被覆剥き長さ | 10 mm |
| 接続方式 | ねじ接続 |
| 締付けトルク、最小. | 0.5 Nm |
| 締付けトルク、最大. | 0.8 Nm |
| クランプ範囲、最小 | 0.5 mm² |
| クランプ範囲、最大 | 4 mm² |
| 導体断面、固定式、最小 | 0.5 mm² |
| 導体断面、固定式、最大 | 6 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最小 | 0.5 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最大 | 4 mm² |
| 接続断面、撚線、最小 | 0.5 mm² |
| 接続断面、撚線、最大 | 4 mm² |
| 電圧種別 | AC/DC |
| 極数 | 1 |
| 保護度合い | IP20 |
| 色 | 黒色 |
| cUL 証明書 | [cUL Certificate](pdf/VSSC.PDF) |
| 製品情報 | モード1：SPD の電圧制限部が断路された状態です。電圧制限機能は使用できなくなりましたが、ケーブルはまだ機能しています。 |
| 承認/証明書/適合証明書 |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86289) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211521) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1063990000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1063990000) |
| ユーザ文書 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| 長体仕様 | 信号線接続と取り付けレール電位の間 (TS 35 コンタクトベース) にバリスタアレスタ搭載の幅 12.4 mm のフィードスルー端子。最大 32 A の信号はここで保護できます。端子を取り付ける際に、端子内の保護回路の取り付けレール (アース) と基準電位 (接地) が同時に電気的に接触します。保護されたスイッチングの種類と電圧レベルに基づく端子の光学的同定。端末は、ラベル付けまたはマーク付けできます。 |
| 短体仕様 | 信号線接続と取付レール電位との間 (TS35 コンタクトベース) の中央保護としてのバリスタ搭載のフィードスルー端子。バージョン：120 V UC |
| 認可 |      |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（UL） | E311081 |
