製品情報
| バージョン | ヒューズ端子, ねじ接続, 黒色, 4 mm², 6.3 A, 250 V, 接続数: 5, レベル数: 3, TS 35, V-0, Wemid, G-Si.5 x 20 |
| 注文番号 | 2894090000 |

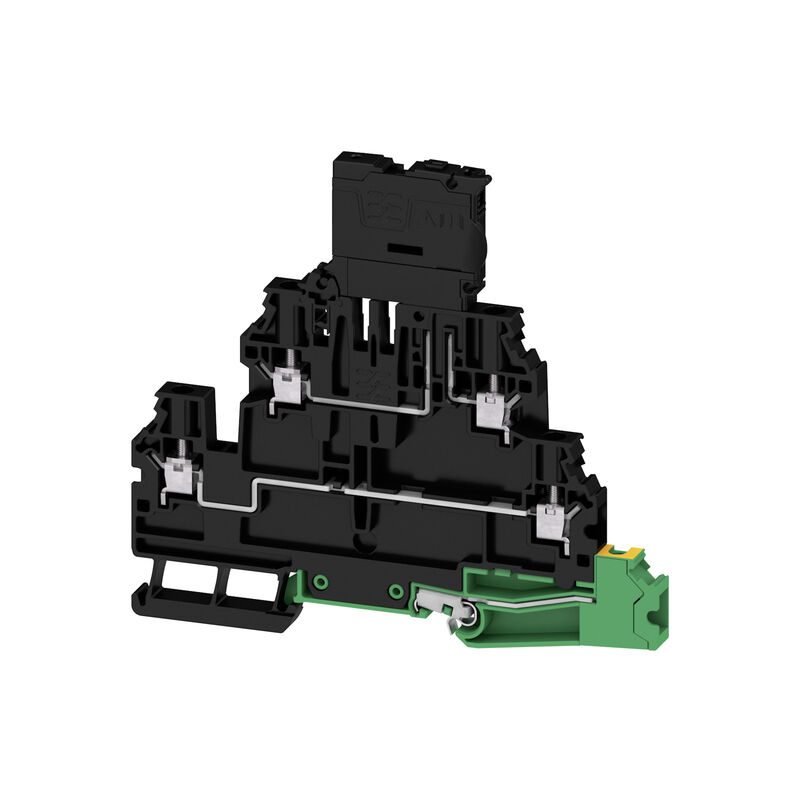

| 種別 | W2T 4 FS-FT-PE 100-250V BK |
| GTIN (EAN) | 4064675885139 |
| 数量 | 50 items |
| 深さ | 99.5 mm |
| 奥行き（インチ） | 3.917 inch |
| 高さ | 106.5 mm |
| 高さ（インチ） | 4.193 inch |
| 幅 | 6.1 mm |
| 幅（インチ） | 0.24 inch |
| 正味重量 | 36.52 g |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | 黒色 |
| UL 94 可燃性等級 | V-0 |
| 証明書番号（ATEX） | TUEV20ATEX8502U |
| 証明書番号（IECEX） | IECEXTUR20.0014U |
| 電流（ATEX） | 6.3 A |
| 最大導体断面積（ATEX） | 4 mm² |
| 電流（IEEX） | 6.3 A |
| 最大導体断面積（IECEX） | 4 mm² |
| エンドカバープレートの要求 | はい |
| 電位数 | 3 |
| レベル数 | 3 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | はい |
| PEN 関数 | いいえ |
| 取り付け方式 | TS 35 |
| 爆発試験バージョン | いいえ |
| 篏合仕様 | はい |
| 設置アドバイス | TS 35 |
| 開放側面 | 右 |
| 接続種別、追加接続 | ねじ接続 |
| IEC 60947-1 準拠のゲージ | A3 |
| クランプネジ | M 3 |
| クランプ範囲、最大 | 6 mm² |
| クランプ範囲、最小 | 0.25 mm² |
| ツインワイヤエンドフェルール、最大 | 1.5 mm² |
| ツインワイヤエンドフェルール、最小 | 0.5 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 導体接続断面積 AWG、最大. | AWG 10 |
| 接続数 | 5 |
| 接続断面、撚線、最大 | 6 mm² |
| 接続断面、撚線、最小 | 0.25 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 接続方式 2 | ねじ接続 |
| 締付けトルク、最大. | 0.8 Nm |
| 締付けトルク、最小. | 0.5 Nm |
| 被覆剥き長さ | 8 mm |
| 配線接続断面 AWG、最小 | AWG 24 |
| 配線接続断面、ソリッドコア、最小 | 0.25 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 4 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.25 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 4 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.25 mm² |
| 配線接続断面、細径撚線、最大 | 6 mm² |
| 配線接続断面、細径撚線、最小 | 0.25 mm² |
| 配線接続断面ソリッドコア、最大 | 6 mm² |
| 一体型テストソケット | いいえ |
| 表示電圧種別 | AC/DC |
| カートリッジヒューズ | G-Si.5 x 20 |
| ディスプレイ | LED |
| ヒューズホルダー (カートリッジホルダー) | 旋回 |
| 動作電圧、最大 | 250 V |
| 表示電圧種別 | AC/DC |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 10 |
| 標準 |
IEC 60947-7-3
IEC 60947-7-2 IEC 60947-7-1 |
| 設置アドバイス | TS 35 |
| 配線接続断面 AWG、最小 | AWG 24 |
| PEN 関数 | いいえ |
| 定格断面 | 4 mm² |
| 定格電圧 | 250 V |
| 定格 DC 電圧 | 250 V |
| 定格電流 | 6.3 A |
| 最大導体電流 | 6.3 A |
| 標準 |
IEC 60947-7-3
IEC 60947-7-2 IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 1 mΩ |
| 定格インパルス耐電圧 | 6 kV |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| コンダクタサイズファクトリ配線最小（cURus） | 24 AWG |
| コンダクタサイズフィールド配線、最大（cURus） | 12 AWG |
| コンダクタサイズフィールド配線、最小（cURus） | 24 AWG |
| 導体サイズ工場配線最大（cURus） | 12 AWG |
| 証明書番号（cURus） | E60693 |
| 製品情報 | 電圧は、選択したヒューズエレメントまたはインジケータライトによって異なります |
| 承認/証明書/適合証明書 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_302469)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_302463) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_302464) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_302465) [CCC Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_307337) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321644) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_317176) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_301933) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2894090000) |
| ユーザ文書 | [NTI W2T 4 FS](https://mdcop.weidmueller.com/mediadelivery/asset/900_302472) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| 認可 |       |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
