製品情報

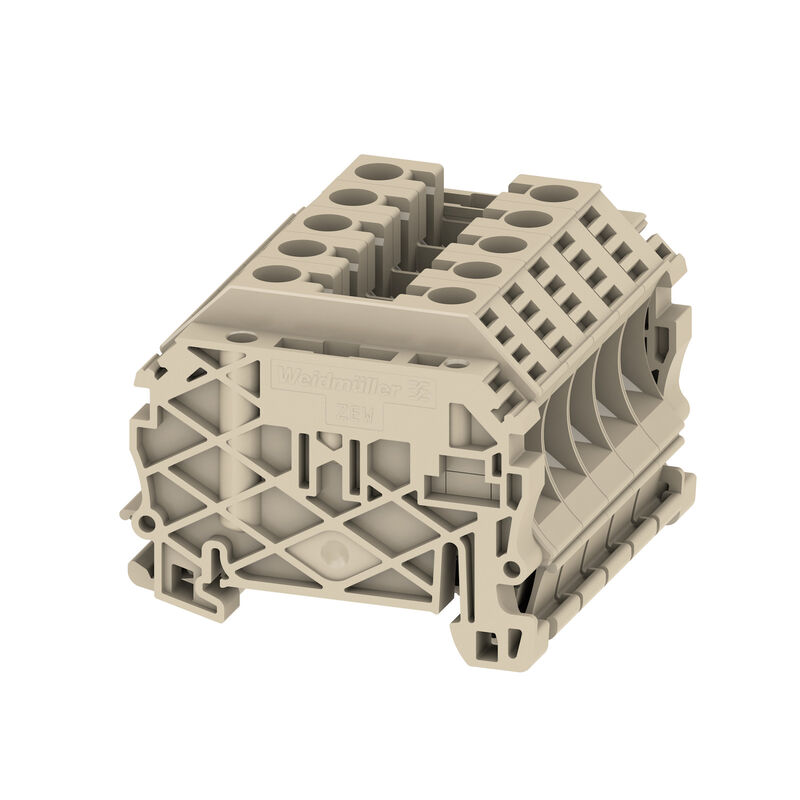

バージョン | フィードスルー端子台, ねじ接続, ダークベージュ, 10 mm², 57 A, 1000 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C |
注文番号 | 1781750000 |
種別 | WDU 10 PACK |
GTIN (EAN) | 4032248174713 |
数量 | 1 items |
深さ | 46.5 mm |
奥行き(インチ) | 1.831 inch |
DIN レールを含む奥行き | 47 mm |
高さ | 60 mm |
高さ(インチ) | 2.362 inch |
幅 | 9.9 mm |
幅(インチ) | 0.39 inch |
正味重量 | 139 g |
保管温度 | -25 °C...55 °C |
動作温度範囲 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
連続動作温度、最小 | -60 °C |
連続動作温度、最大 | 130 °C |
RoHS 対応状況 | 準拠 (免除なし) |
REACH SVHC | No SVHC above 0.1 wt% |
材質 | Wemid |
色 | ダークベージュ |
UL 94 可燃性等級 | V-0 |
証明書番号(ATEX) | DEMKO14ATEX1338U |
証明書番号(IECEX) | IECEXULD14.0005U |
最大電圧(ATEX) | 690 V |
電流(ATEX) | 57 A |
最大導体断面積(ATEX) | 10 mm² |
最大電圧(IECEX) | 690 V |
電流(IEEX) | 57 A |
最大導体断面積(IECEX) | 10 mm² |
動作温度範囲 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
マーキング EN 60079-7 | Ex eb II C Gb |
Ex 2014/34/EU ラベル | II 2 G D |

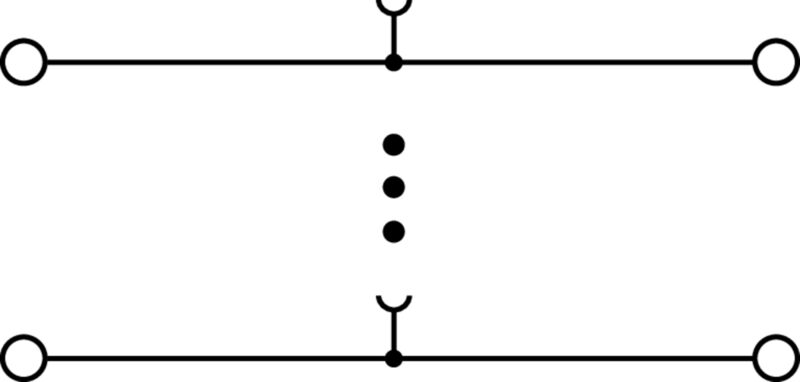

バージョン |
ねじ接続
ねじ込み可能な交差接続用 コネクタ無しの終端部 |
エンドカバープレートの要求 | はい |
電位数 | 1 |
レベル数 | 1 |
レベルごとのクランプポイント数 | 2 |
層ごとの電位数 | 1 |
内部で交差接続されたレベル | いいえ |
PE 接続 | いいえ |
レール | TS 35 |
N 関数 | いいえ |
PE 関数 | いいえ |
PEN 関数 | いいえ |
取り付け方式 | 篏合仕様 |
爆発試験バージョン | はい |
接続種別、追加接続 | ねじ接続 |
クランプネジ | M 4 |
クランプ導体 |
|
接続数 | 2 |
接続断面、撚線、最大 | 10 mm² |
接続断面、撚線、最小 | 1.5 mm² |
接続方式 | ねじ接続 |
締付けトルク、最大. | 1.9 Nm |
締付けトルク、最小. | 1.2 Nm |
被覆剥き長さ | 12 mm |
配線接続断面、ソリッドコア、最小 | 1.5 mm² |
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 16 mm² |
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 1.5 mm² |
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 16 mm² |
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 1.5 mm² |
配線接続断面、細径撚線、最大 | 16 mm² |
配線接続断面、細径撚線、最小 | 1.5 mm² |
配線接続断面ソリッドコア、最大 | 16 mm² |
レール | TS 35 |
標準 | IEC 60947-7-1 |
定格断面 | 10 mm² |
定格電圧 | 1,000 V |
定格 DC 電圧 | 1,000 V |
定格電流 | 57 A |
標準 | IEC 60947-7-1 |
IEC 60947-7-x 準拠の容量抵抗 | 0.56 mΩ |
IEC 60947-7-xに準拠した出力損失 | 1.82 W |
承認/証明書/適合証明書 |
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462)
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42060) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42061) [16-AV4BO-0265U.](https://mdcop.weidmueller.com/mediadelivery/asset/900_318066) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37635) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
ETIM 8.0 | EC000897 |
ETIM 9.0 | EC000897 |
ECLASS 9.0 | 27-14-11-20 |
ECLASS 9.1 | 27-14-11-20 |
ECLASS 10.0 | 27-14-11-20 |
ECLASS 11.0 | 27-14-11-20 |
ECLASS 12.0 | 27-14-11-20 |
ECLASS 13.0 | 27-25-01-01 |
ECLASS 14.0 | 27-25-01-01 |
認可 | ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![IECEXULD](/picture/IECEXULD.gif) ![INMETRO](/picture/INMETRO.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | 適合 |
