WDU 4/10
製品イメージ
WDU 4/10

WDU 4/10

この製品は、まもなくご利用いただけなくなります。

最終注文日: /Date(1809036000000)/

代替製品: 1020100000

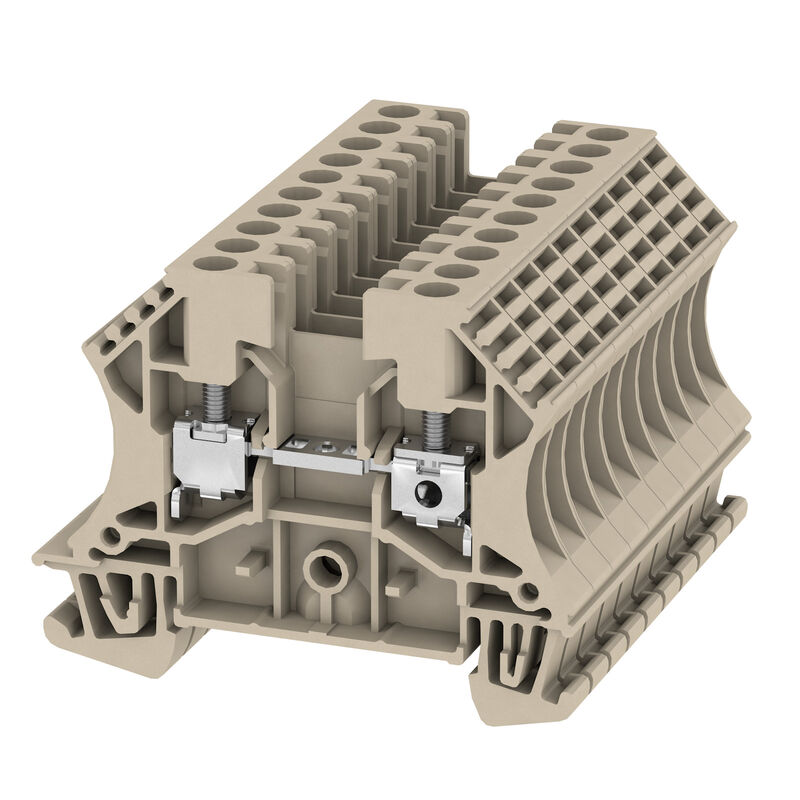

単極および多極端子ストリップ, ねじ接続, ダークベージュ, 4 mm², 32 A, 800 V, 接続数: 2, レベル数: 1

商品番号 1021000000
コンフィギュレータで開く
データシートのダウンロード Product documentation Engineering support
付属品 33 関連製品 933
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 材料データ 評価データIECEx/ATEX システム仕様 追加の技術データ クランプ用コンダクタ（追加接続） クランプ用コンダクタ（定格接続） CSA評価データ 寸法 全般 評価データ UL評価データ 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（UR）
E60693

一般注文データ

バージョン
単極および多極端子ストリップ, ねじ接続, ダークベージュ, 4 mm², 32 A, 800 V, 接続数: 2, レベル数: 1
注文番号
1021000000
種別
WDU 4/10
GTIN (EAN)
4008190076924
数量
10 items
配送ステータス
この記事は今後ご利用いただけなくなります。
最終注文日
/Date(1809036000000)/
代替製品
[1020100000](~/p/1020100000)

寸法と重量

深さ
46.5 mm
奥行き（インチ）
1.831 inch
高さ
60 mm
高さ（インチ）
2.362 inch
幅
6.1 mm
幅（インチ）
0.24 inch
正味重量
89.056 g

温度

保管温度
-25 °C...55 °C
周囲温度
-60 °C…85 °C
連続動作温度、最小
-60 °C
連続動作温度、最大
130 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません
製品のカーボンフットプリント
  • クレードルからゲート:
    0.735 kg CO2 eq.

材料データ

基本材質
Wemid
色
ダークベージュ
UL 94 可燃性等級
V-0

評価データIECEx/ATEX

証明書番号（ATEX）
DEMKO14ATEX1338U
証明書番号（IECEX）
IECEXULD14.0005U
最大電圧（ATEX）
690 V
電流（ATEX）
32 A
最大導体断面積（ATEX）
4 mm²
最大電圧（IECEX）
690 V
電流（IEEX）
32 A
最大導体断面積（IECEX）
4 mm²
マーキング EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU ラベル
II 2 G D

システム仕様

バージョン
ねじ接続
プラグイン交差接続用
ねじ込み可能な交差接続用
エンドカバープレートの要求
はい
電位数
1
レベル数
1
レベルごとのクランプポイント数
2
層ごとの電位数
1
内部で交差接続されたレベル
いいえ
PE 接続
いいえ
取り付けレール
TS 35
N 関数
いいえ
PE 関数
いいえ
PEN 関数
いいえ

追加の技術データ

取り付け方式
篏合仕様
爆発試験バージョン
はい
開放側面
右
類似端子数
10

クランプ用コンダクタ（追加接続）

導体断面積、プラスチックカラー付き細撚線（DIN 46228／1）（追加接続用）、最大
4 mm²
接続種別、追加接続
ねじ接続

クランプ用コンダクタ（定格接続）

クランプネジ
M 3
クランプ導体
  • 接続仕様:
    ねじ接続
  • 導体接続断面:
    • 種別:
      固定式、H05(07) V-U
    • 最小：:
      0.5 mm²
    • 最大.:
      6 mm²
    • 公称:
      4 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 最小：:
        10 mm
      • 最大.:
        10 mm
      • 公称:
        10 mm
    • 締付けトルク:
      • 最小：:
        0.5 Nm
      • 最大.:
        1 Nm
  • 接続仕様:
    ねじ接続
  • 導体接続断面:
    • 種別:
      撚線、H07V-R
    • 最小：:
      1.5 mm²
    • 最大.:
      6 mm²
    • 公称:
      4 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 最小：:
        10 mm
      • 最大.:
        10 mm
      • 公称:
        10 mm
    • 締付けトルク:
      • 最小：:
        0.5 Nm
      • 最大.:
        1 Nm
  • 接続仕様:
    ねじ接続
  • 導体接続断面:
    • 種別:
      細線仕様、 H05(07) V-K
    • 最小：:
      0.5 Nm
    • 最大.:
      6 Nm
    • 公称:
      4 Nm
  • フェルール端子:
    • 被覆剥き長さ:
      • 最小：:
        10 mm
      • 最大.:
        10 mm
      • 公称:
        10 mm
    • 締付けトルク:
      • 最小：:
        0.5 Nm
      • 最大.:
        1 Nm
クランプ範囲、最大
6 mm²
クランプ範囲、最小
0.13 mm²
ツインワイヤエンドフェルール、最大
2.5 mm²
ツインワイヤエンドフェルール、最小
0.5 mm²
導体接続断面積 AWG、最大.
AWG 10
導体接続断面積、細撚線、最大
6 mm²
接続数
2
接続断面、撚線、最大
4 mm²
接続断面、撚線、最小
0.5 mm²
接続方向
横向きに
接続方式
ねじ接続
接続方式 2
ねじ接続
被覆剥き長さ
10 mm
配線接続断面 AWG、最小
AWG 26
配線接続断面、ソリッドコア、最小
0.5 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大
4 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小
0.5 mm²
配線接続断面、細径撚線、最小
0.5 mm²
配線接続断面ソリッドコア、最大
6 mm²

CSA評価データ

証明書番号（CSA）
200039-1057876
配線の最大断面（CSA）
10 AWG
配線の最小断面（CSA）
26 AWG
電圧規模C（CSA）
600 V
電流の規模B（CSA）
35 A
電流の規模C（CSA）
35 A

寸法

TS 35 オフセット
32 mm

全般

取り付けレール
TS 35
導体接続断面積 AWG、最大.
AWG 10
極数
10
標準
IEC 60947-7-1
配線接続断面 AWG、最小
AWG 26

評価データ

定格断面
4 mm²
定格電圧
800 V
定格 DC 電圧
800 V
公称電流
32 A
標準
IEC 60947-7-1
体積抵抗
1 mΩ
IEC 60947-7-xに準拠した出力損失
1.02 W

UL評価データ

導体サイズフィールド配線最大（UR）
10 AWG
導体サイズフィールド配線最小（UR）
22 AWG
導体サイズ工場配線最大（UR）
10 AWG
導体サイズ工場配線最小（UR）
26 AWG
証明書番号（UR）
E60693
電圧規模C（UR）
600 V
電流の規模C（UR）
35 A

分類

ETIM 8.0
EC001284
ETIM 9.0
EC001284
ETIM 10.0
EC001284
ECLASS 14.0
27-14-11-06
ECLASS 15.0
27-14-11-06
