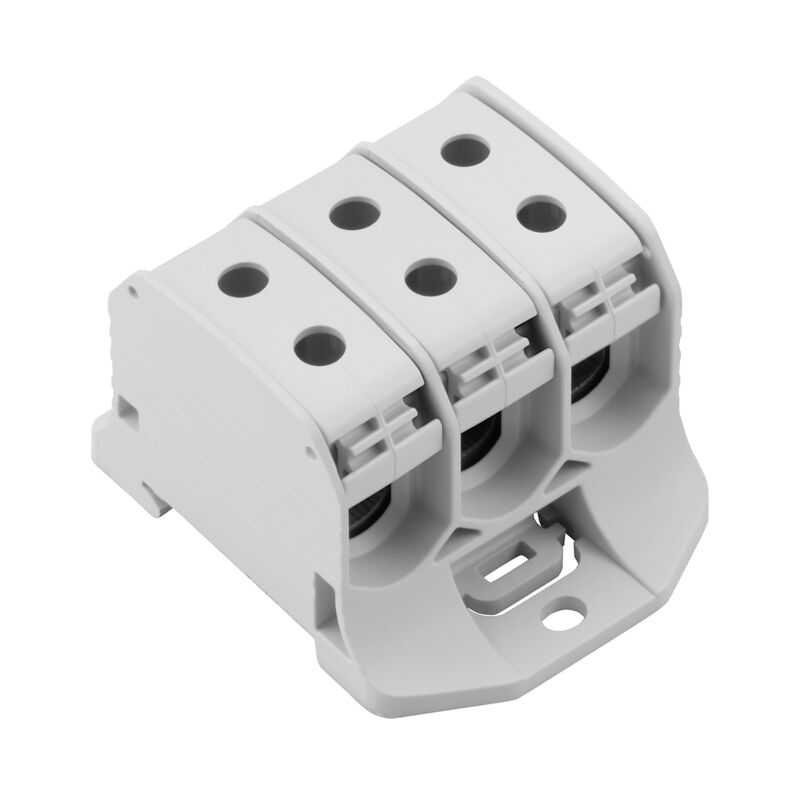

WPD 330 3X50/3X50 3XGY — Produktillustration

Ladda ner datablad Använda produkter

WPD 330 3X50/3X50 3XGY

Potentialfördelningsplint, Skruvanslutning, ljusgrå, 50 mm², 150 A, 1000 V, Antal anslutningar: 6, Antal våningar: 1

Produkt-ID 2502620000

Egenskaper

Allmänna beställningsdata

Utförande	Potentialfördelningsplint, Skruvanslutning, ljusgrå, 50 mm², 150 A, 1000 V, Antal anslutningar: 6, Antal våningar: 1
Art.nr.	2502620000
Typ	WPD 330 3X50/3X50 3XGY
GTIN (EAN)	4050118516449
Förp.	3 items

Mått och vikter

Djup	45 mm
Byggdjup (tum)	1,772 inch
Höjd	70 mm
Bygghöjd (tum)	2,756 inch
Bredd	56,6 mm
Byggbredd (tum)	2,228 inch
Nettovikt	104 g

Temperaturer

Lagertemperatur	-25 °C...55 °C
Omgivningstemperatur	-5 °C…40 °C
Varaktig driftstemperatur, min.	−50 °C
Varaktig driftstemperatur, max.	120 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel utan undantag
REACH SVHC	No SVHC above 0.1 wt%

Materialdata

Material	Wemid
Färgkod	ljusgrå
Brännbarhetsklass enligt UL 94	V-0

Märkdata IECEx/ATEX

Certifikat nr. (ATEX)	CNEX18ATEX0016U
Certifikat nr. (IECEX)	IECEXNEX18.0010U
Max. spänning (ATEX)	880 V
Ström (ATEX)	150 A
Ledararea max. (ATEX)	50 mm²
Max. spänning (IECEX)	880 V
Ström (IECEX)	150 A

Systemparametrar

Utförande	Skruvanslutning
Ändplatta krävs	Nej
Antal potentialer	3
Antal våningar	1
Antal klämställen per våning	6
Nivåer internt överkopplade	Nej
PE-anslutning	Nej
Skena	TS 35
PE-Funktion	Nej

ytterligare tekniska data

explosionstestat utförande	Ja
Monteringsanvisning	Montageskena/montageplatta
Monteringstyp	ihakad

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning

Skruvanslutning

Klämbara ledare (Märkanslutning)

Anslutningsarea, flertrådig, max.	50 mm²
Anslutningsområde, max.	50 mm²
Anslutningsområde, min.	4 mm²
Anslutningsriktning	på sidan
Anslutningstyp	Skruvanslutning
Anslutningstyp 2	Skruvanslutning
Antal anslutningar	6
Ledararea, entrådig, max.	50 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.	35 mm²
Ledardiameter, AWG, max	AWG 1/0
Ledardiameter, AWG, min.	AWG 10
Ledardiameter, fintrådig, max.	0 mm²

Allmänt

Antal poler	3
Ledardiameter, AWG, max	AWG 1/0
Ledardiameter, AWG, min.	AWG 10
Monteringsanvisning	Montageskena/montageplatta
Normer	IEC 60947-7-1 UL 1059 CSA
Skena	TS 35

Märkdata

Märkarea	50 mm²
Märkspänning	1 000 V
Märkspänning AC	1 000 V
Märkspänning DC	1 000 V
Märkström	150 A
Ström med max. ledare	150 A
Normer	IEC 60947-7-1 UL 1059 CSA
Genomgångsmotstånd enligt IEC 60947-7-x	0,21 mΩ
Märkstötspänning	8 kV
Förlusteffekt enligt IEC 60947-7-x	4,8 W
Nedsmutsningsgrad	3
Överspänningskategori	III

Märkdata enligt UL

Certifikat nr (cURus)

E60693

Viktig hänvisningstext

Produktinformation

Du hittar mer information på nedladdningssidorna i webbkatalogen

Nedladdningar

Godkännande/Certifikat/Dokument om överensstämmelse	[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253932) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89229) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [FIMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152185) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178482) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217414) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217415) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253931) [LMP 23.0563U- WPD (Rev. 0)](https://mdcop.weidmueller.com/mediadelivery/asset/900_312468) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_40483)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39811)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2502620000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2502620000)
Användardokumentation	[DATA SHEET WPD 330](https://mdcop.weidmueller.com/mediadelivery/asset/900_81020) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI WPD 330](https://mdcop.weidmueller.com/mediadelivery/asset/900_105987) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)

Klassificeringar

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-19
ECLASS 14.0	27-25-01-19

Godkännanden

Godkännanden	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CENEXATEX](/picture/CENEXATEX.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![FIMKO](/picture/FIMKO.gif) ![IECEXCENEX](/picture/IECEXCENEX.gif) ![UKEX](/picture/UKEX.gif) ![VDE](/picture/VDE.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)	E60693
