ZP 2.5/1AN/QV ZA

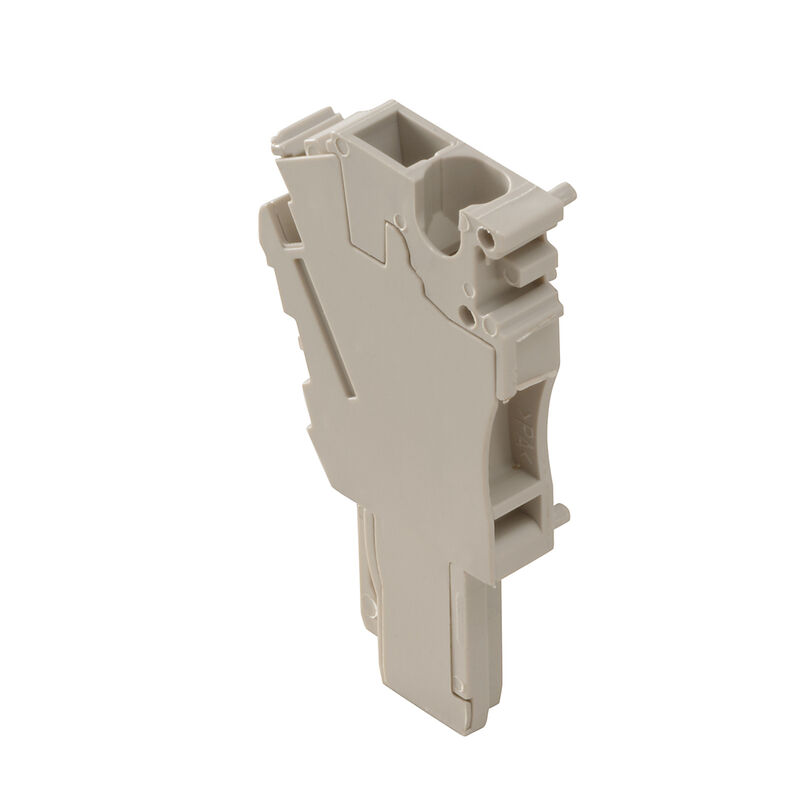

Product image

ZP 2.5/1AN/QV ZA

Z-series, Plug-in connector, Direct mounting

Produkt ID 1007930000
Download datablad Engineering-support Produktdownloads
Tilbehør 8 Anvendte produkter 317
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications Kiegészítő műszaki adatok Rögzíthető vezetékek (névleges csatlakozás) Datos nominales según CSA Dimensions Általános Rating data UL rating data Product images Classifications

Approvals

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

General ordering data

Versión
Z-series, Plug-in connector, Direct mounting
Código
1007930000
Tipo
ZP 2.5/1AN/QV ZA
GTIN (EAN)
4032248711352
Cantidad
50 Styk

Dimensions and weights

Profundidad
41 mm
Depth (inches)
1.614 inch
Altura
23 mm
Altura (pulgadas)
0.906 inch
Anchura
5.1 mm
Width (inches)
0.201 inch
Peso neto
4.22 g

Temperatures

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-50 °C…75 °C
Continuous operating temp., min.
-50 °C
Continuous operating temp., max.
120 °C

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Material básico
Wemid
Color
dark beige
Grado inflamabilidad según UL 94
V-0

System specifications

Versión
Set of connectors
Cross-connector
pluggable
Tension-clamp connection
With assembly peg
Tapa final obligatoria
No
Número de potenciales
1
Number of levels
1
Number of clamping points per level
1
Pisos internos puenteados
No
Conexión PE
No

Kiegészítő műszaki adatok

Indicación de montaje
Közvetlen rögzítés
Lados abiertos
zárt
Tipo de montaje
Plugged

Rögzíthető vezetékek (névleges csatlakozás)

Dirección de conexión
felső
Longitud de desaislado
10 mm
Número de conexiones
1
Sección de conexión del conductor AWG, min.
AWG 12
Sección de conexión del conductor AWG, máx.
AWG 26
Sección de conexión del conductor, flexible, mín.
0.13 mm²
Sección de embornado, máx.
4 mm²
Sección de embornado, mín.
0.13 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0.13 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0.13 mm²
Sección del conductor, semirrígido, mín.
0.13 mm²
Sección transversal de conductor, núcleo rígido, máx.
4 mm²
Sección transversal de conductor, núcleo rígido, mín.
0.13 mm²
Tipo de conexión
Plug-in connection

Datos nominales según CSA

Corriente Gr C (cCSAus)
20 A
Corriente Gr D (cCSAus)
5 A
Núm. de certificación (cCSAus)
154685-1460993
Sección máx. del conductor (cCSAusX)
12 AWG
Sección mín. del conductor (cCSAusX)
26 AWG
Tensión Gr C (cCSAus)
300 V
Tensión Gr D (cCSAus)
600 V

Dimensions

TS 35 offset
37 mm

Általános

Indicación de montaje
Közvetlen rögzítés
Normas
IEC 60947-7-1 szerint
Número de polos
1
Sección de conexión del conductor AWG, min.
AWG 12
Sección de conexión del conductor AWG, máx.
AWG 26

Rating data

Sección nominal
2,5 mm²
Tensión nominal
500 V
Tensión máx. de soporte de embornado y sistema enchufable
690 V
Tensión nominal DC
500 V
Corriente nominal
24 A
Normas
In accordance with IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1,33 mΩ
Pérdida de potencia según la norma IEC 60947-7-x
0,77 W

UL rating data

Corriente Gr C (cURus)
20 A
Corriente Gr D (cURus)
5 A
Núm. de certificación (cURus)
E60693
Sección del conductor Cableado de campo máx. (cURus)
12 AWG
Sección del conductor Cableado de campo mín. (cURus)
26 AWG
Sección del conductor Cableado de fábrica máx. (cURus)
12 AWG
Sección del conductor Cableado de fábrica mín. (cURus)
26 AWG
Tensión Gr C (cURus)
300 V
Tensión Gr D (cURus)
600 V

Product images

Classifications

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
