製品情報
| バージョン | Zシリーズ, プラグインコネクタ, ベージュ, 直接実装 |
| 注文番号 | 1855070000 |

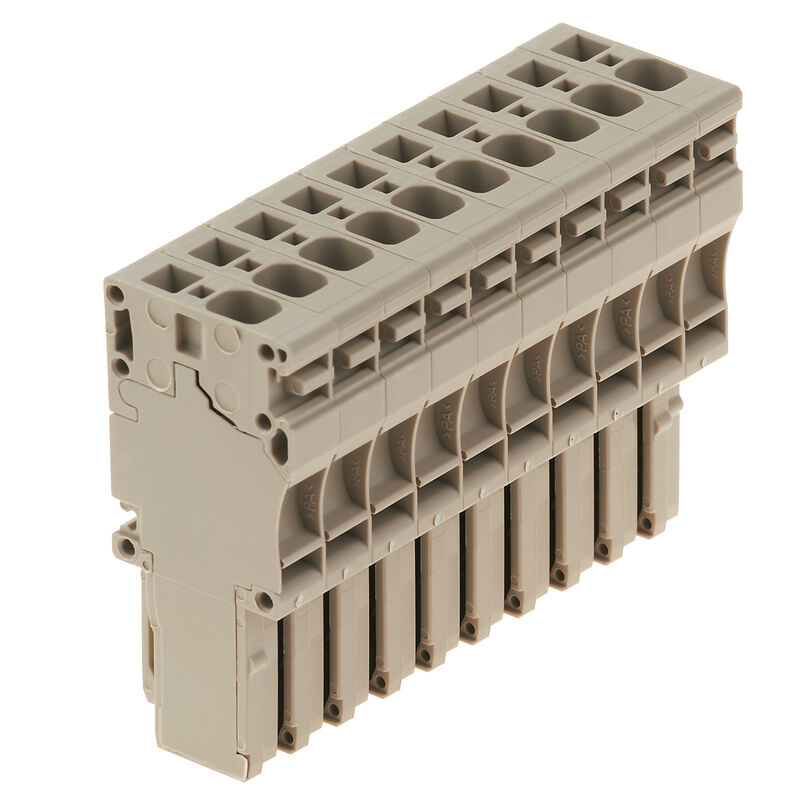

| 種別 | ZP 4/1AN/10 |
| GTIN (EAN) | 4032248396146 |
| 数量 | 10 items |
| 深さ | 47.5 mm |
| 奥行き（インチ） | 1.87 inch |
| 高さ | 22.5 mm |
| 高さ（インチ） | 0.886 inch |
| 幅 | 65 mm |
| 幅（インチ） | 2.559 inch |
| 正味重量 | 54.27 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | ダークベージュ |
| UL 94 可燃性等級 | V-0 |
| バージョン |
コネクタ一式
プラグ接続可能 耐張クランプ接続 |
| エンドカバープレートの要求 | いいえ |
| 電位数 | 10 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| 取り付け方式 | 接続されている |
| 設置アドバイス | 直接実装 |
| 開放側面 | 閉 |
| IEC 60947-1 準拠のゲージ | A3 |
| クランプ範囲、最大 | 6 mm² |
| クランプ範囲、最小 | 0.13 mm² |
| ツインフェルール端子のチューブ長 |
|
| プラスチックカラー付きフェルール端子のチューブ長さ DIN 46228/4 |
|
| プラスチック製カラーなしのフェルール端子のチューブ長さ DIN 46228/1 |
|
| 刃寸法 | 0.6 x 3.5 mm |
| 導体接続断面積 AWG、最大. | AWG 10 |
| 接続数 | 10 |
| 接続方向 | 上部 |
| 接続方式 | 耐張クランプ接続 |
| 被覆剥き長さ | 12 mm |
| 配線接続断面 AWG、最小 | AWG 26 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 4 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 6 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 6 mm² |
| 証明書番号（CSA） | 200039-1720292 |
| 配線の最大断面（CSA） | 10 AWG |
| 配線の最小断面（CSA） | 26 AWG |
| 電圧規模C（CSA） | 600 V |
| 電流の規模C（CSA） | 28 A |
| 導体接続断面積 AWG、最大. | AWG 10 |
| 極数 | 10 |
| 標準 | IEC60947-7-1に準拠 |
| 設置アドバイス | 直接実装 |
| 配線接続断面 AWG、最小 | AWG 26 |
| 定格断面 | 4 mm² |
| 定格電圧 | 800 V |
| 定格 DC 電圧 | 800 V |
| 定格電流 | 32 A |
| 最大導体電流 | 32 A |
| 標準 | IEC60947-7-1に準拠 |
| IEC 60947-7-x 準拠の容量抵抗 | 1 mΩ |
| 定格インパルス耐電圧 | 8 kV |
| IEC 60947-7-xに準拠した出力損失 | 1.02 W |
| 汚染度 | 3 |
| コンダクタサイズファクトリ配線最小（cURus） | 26 AWG |
| コンダクタサイズフィールド配線、最大（cURus） | 10 AWG |
| コンダクタサイズフィールド配線、最小（cURus） | 26 AWG |
| 導体サイズ工場配線最大（cURus） | 10 AWG |
| 現在のサイズ C（cURus） | 28 A |
| 証明書番号（cURus） | E60693 |
| 電圧サイズ C（cURus） | 600 V |
| 承認/証明書/適合証明書 | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64399) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1855070000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1855070000) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| 認可 |    |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
