A2C 10 RD
A2C 10 RD

A2C 10 RD

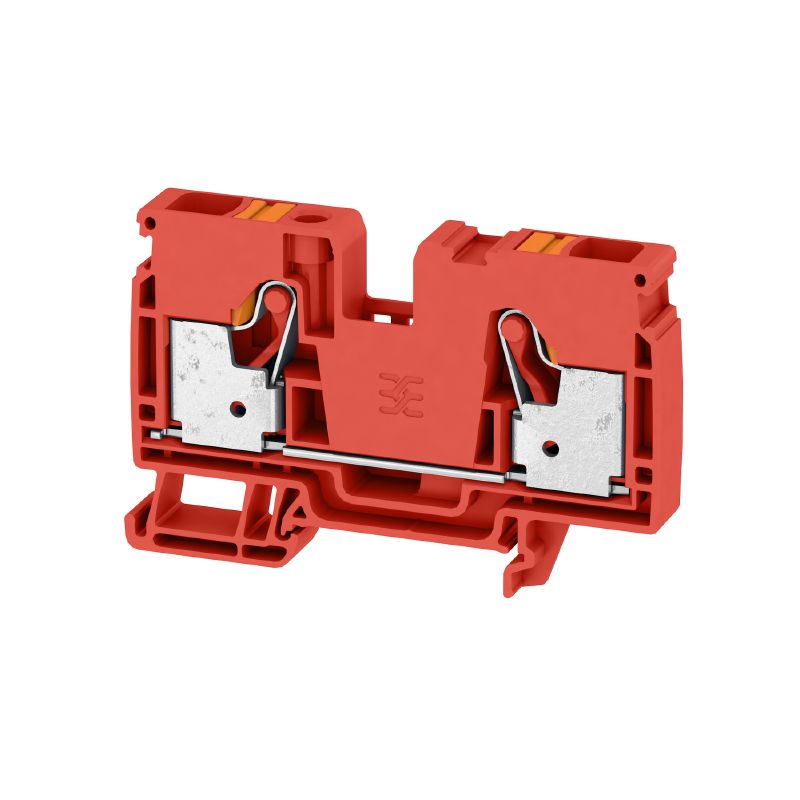

기본 연결 단자대, PUSH IN, 10 mm², 1000 V, 57 A, 빨간색

항목 번호 2876660000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 11
일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 시스템 사양 추가 기술 데이터 클램프용 전선(추가 결선) 클램프용 컨덕터(정격 결선) 일반 등급 데이터 분류 승인

일반 주문 데이터

버전
기본 연결 단자대, PUSH IN, 10 mm², 1000 V, 57 A, 빨간색
주문 번호
2876660000
유형
A2C 10 RD
GTIN(EAN)
4064675664895
수량
25  items

치수 및 중량

깊이
51.5  mm
깊이 (인치)
2.028  inch
높이
80.5  mm
높이 (인치)
3.169  inch
너비
10  mm
폭 (인치)
0.394  inch
순중량
32.315  g

온도

연속 작동 온도, 최소
-60  °C
연속 작동 온도, 최대
130  °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

자재 데이터

재질
Wemid
컬러 코드
빨간색
작동 요소의 색상
주황색
UL 94 가연성 등급
V-0

시스템 사양

엔드 커버 플레이트 필요
예
전위 수
1
레벨 수
1
레벨당 클램프 지점 개수
2
레벨 내부 교차 결선
아니요
레일
TS 35

추가 기술 데이터

스냅온
아니요
장착 유형
TS 35
장착물 유형
클립인
폭발 테스트 버전
예

클램프용 전선(추가 결선)

결선 유형, 추가 결선
PUSH IN

클램프용 컨덕터(정격 결선)

결선 단면규격 AWG, 최대
AWG 8
결선 단면규격 AWG, 최소
AWG 20
결선 단면적, 꼬임, 최대
16  mm²
결선 단면적, 꼬임, 최소
0.5  mm²
결선 방향
상단
결선 수
2
결선 유형
PUSH IN
와이어 결선 단면, 가는 꼬임, 최대
16  mm²
와이어 결선 단면, 가는 꼬임, 최소
0.5  mm²
와이어 결선 단면적, 경질 코어 최대
10  mm²
와이어 결선 단면적, 경질 코어, 최소
0.5  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
10  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0.5  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
10  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0.5  mm²
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/1 미채용
  • 튜브 길이:
    • 정격:
      18 mm
  • 도체 결선 단면적:
    • 최소:
      1.5 mm²
    • 최대:
      10 mm²
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/4 채용
  • 튜브 길이:
    • 최소:
      18 mm
  • 도체 결선 단면적:
    • 최소:
      1.5 mm²
    • 최대:
      4 mm²
  • 튜브 길이:
    • 최소:
      12 mm
    • 최대:
      18 mm
  • 도체 결선 단면적:
    • 최소:
      6 mm²
    • 최대:
      10 mm²
클램프 범위, 최대
16  mm²
클램프 범위, 최소
0.5  mm²
탈피 길이
18  mm
트윈 와이어 종단 페룰, 최대
4  mm²
트윈 와이어 종단 페룰, 최소
0.5  mm²
트윈 와이어 종단 페룰의 튜브 길이
  • 튜브 길이:
    • 정격:
      18 mm
  • 도체 결선 단면적:
    • 최소:
      0.75 mm²
    • 최대:
      1 mm²
  • 튜브 길이:
    • 최소:
      12 mm
    • 최대:
      18 mm
  • 도체 결선 단면적:
    • 최소:
      1.5 mm²
    • 최대:
      4 mm²

일반

결선 단면규격 AWG, 최대
AWG 8
결선 단면규격 AWG, 최소
AWG 20
레일
TS 35
표준 규격
IEC 60947-7-1

등급 데이터

정격 단면적
10  mm²
정격 전압
1,000  V
정격 DC 전압
1,000  V
정격 전류
57  A
최대 와이어에서 전류
57  A
표준 규격
IEC 60947-7-1
IEC 60947-7-x에 따른 체적 저항률
0.56  mΩ
서지 전압 범주
III
오염 심각도
3

분류

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURusEX)
E184763
