A3C 1.5 PE

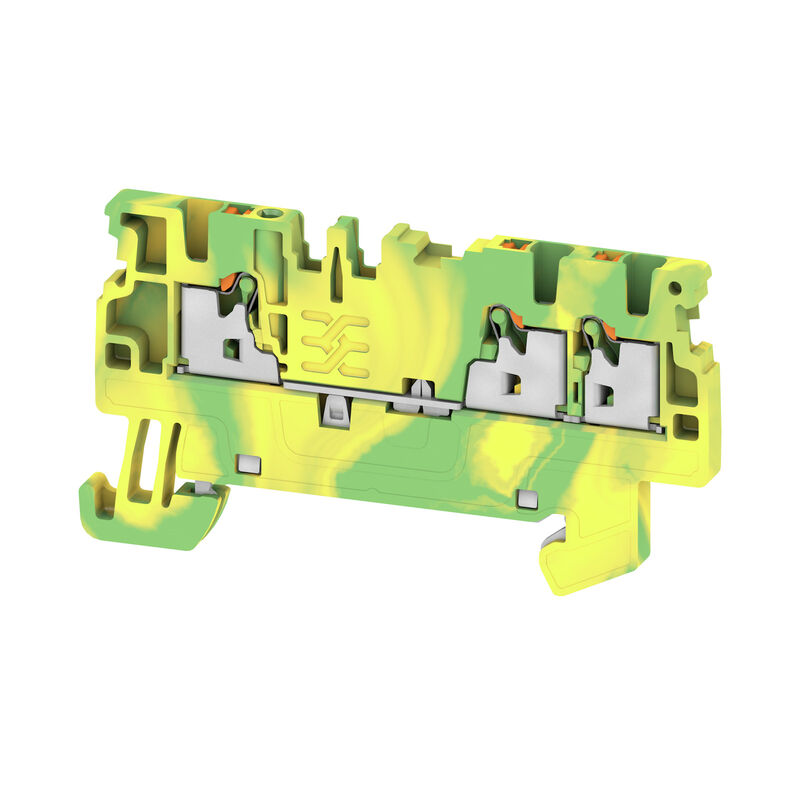

Illustrazione del prodotto
A3C 1.5 PE

A3C 1.5 PE

Morsetto di terra, PUSH IN, 1.5 mm², bianco

N. articolo 1552670000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 55 Prodotti correlati 3
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati di dimensionamento IECEx/ATEX Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generale Dati dimensionamento PE Dati dimensionamento Dati dimensionamento secondo UL Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319235/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693
N° certificato (cURusEX)
E184763

Dati generali per l’ordinazione

Versione
Morsetto di terra, PUSH IN, 1.5 mm², bianco
N. d’ordine
1552670000
Tipo
A3C 1.5 PE
GTIN (EAN)
4050118359848
CPZ
50  Pezzo

Dimensioni e pesi

Profondità
33,5  mm
Profondità (pollici)
1,319  inch
Profondità inclusa guida DIN
34,5  mm
Posizione verticale
61,5  mm
Altezza (pollici)
2,421  inch
Larghezza
3,5  mm
Larghezza (pollici)
0,138  inch
Peso netto
7,544  g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-60  °C
Temperatura d'esercizio continuo, max.
130  °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Dati dei materiali

Materiale
Wemid
Colori
bianco
Colore elementi di azionamento
arancione
Classe d'infiammabilità UL 94
V-0

Dati di dimensionamento IECEx/ATEX

N° certificato (ATEX)
TUEV16ATEX7909U
N° certificato (IECEX)
IECEXTUR16.0036U
Sezione cavo max (ATEX)
1.5 mm²
Sezione cavo max (IECEX)
1.5 mm²
Marcatura EN 60079-7
Ex eb II C Gb
Marcatura Ex 2014/34/EU
II 2 G D

Dati caratteristici del sistema

Piastra terminale (necessaria)
Sì
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
3
Numero di potenziali per piano
1
Collegamento PE
Sì
Guida
TS 35
Funzione N
No
Funzione PE
Sì
Funzione PEN
No

Aaltri dati tecnici

bloccabile
No
con perno d'arresto
No
Esecuzione a prova di esplosione
Sì
Istruzioni di montaggio
Guida di supporto
Lati aperti
destra
Tipo di fissaggio
innestabile
Tipo di montaggio
TS 35

Conduttori allacciabili (altro collegamento)

Tipo di collegamento, ulteriore collegamento
PUSH IN

Conduttori allacciabili (collegamento di dimensionamento)

Calibro a norma 60 947-1
A1
Campo di sezioni, max.
1,5  mm²
Campo di sezioni, min.
0,14  mm²
Dimensione lama
0,4 x 2,0 mm
Direzione di collegamento
in alto
Lunghezza di spellatura
8  mm
Lunghezza tubo per terminali con collare in plastica DIN 46228/4
  • Lunghezza tubo:
    • min.:
      6 mm
    • max.:
      8 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,14 mm²
    • max.:
      0,75 mm²
Lunghezza tubo per terminali senza collare in plastica DIN 46228/1
  • Lunghezza tubo:
    • min.:
      5 mm
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0,25 mm²
  • Lunghezza tubo:
    • nominale:
      6 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Lunghezza tubo:
    • nominale:
      10 mm
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      1,5 mm²
Numero di collegamenti
3
Sezione di collegamento cavo AWG, max.
AWG 14
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
1,5  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,5  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
1  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,5  mm²
Sezione di collegamento cavo, flessibile, max.
1,5  mm²
Sezione di collegamento cavo, flessibile, min.
0,5  mm²
Sezione di collegamento cavo, nucleo rigido, max.
1,5  mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,5  mm²
Sezione di collegamento, semirigida, max.
1,5  mm²
Sezione di collegamento, semirigida, min.
0,5  mm²
Tipo di collegamento
PUSH IN

Dati dimensionamento secondo CSA

N° certificato (CSA)
200039-70089609
Sezione cavo max (CSA)
14 AWG
Sezione cavo min (CSA)
26 AWG
Tensione Gr B (CSA)
300 V
Tensione Gr C (CSA)
300 V
Tensione Gr D (CSA)
600 V

Generale

Guida
TS 35
Istruzioni di montaggio
Guida di supporto
Norme
IEC 60947-7-2
Sezione di collegamento cavo AWG, max.
AWG 14
Sezione di collegamento cavo AWG, min.
AWG 26

Dati dimensionamento PE

Corrente temporanea di dimensionamento
180 A (1.5 mm²)
Funzione PEN
No

Dati dimensionamento

Sezione di dimensionamento
1,5  mm²
Tensione impulsiva di dim. rispetto al mors. adiacente
500  V
Tensione DC nominale
500  V
Norme
IEC 60947-7-2
Resistenza di passaggio conforme a IEC 60947-7-x
1,83  mΩ
Tensione impulsiva di dimensionamento
6 kV
Tensione impulsiva di dim. rispetto al mors. adiacente
6  kV
Potenza dissipata secondo IEC 60947-7-x
0,56  W
Classe di sovratensione
III
Grado di lordura
3

Dati dimensionamento secondo UL

Grandezza conduttore Factory wiring max (cURus)
14 AWG
Grandezza conduttore Factory wiring min (cURus)
26 AWG
Grandezza conduttore Field wiring max (cURus)
14 AWG
Grandezza conduttore Field wiring min (cURus)
26 AWG
N° certificato (cURus)
E60693
Tensione Gr B (cURus)
300 V
Tensione Gr C (cURus)
300 V
Tensione Gr D (cURus)
600 V

Nota importante

Informazioni sul prodotto
Per i terminali H1/10 e H1.5/10 deve essere applicata una lunghezza di spellatura di 10 mm.

Classificazioni

ETIM 6.0
EC000901
ETIM 7.0
EC000901
ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 9.0
27-14-11-41
ECLASS 9.1
27-14-11-41
ECLASS 10.0
27-14-11-41
ECLASS 11.0
27-14-11-41
ECLASS 12.0
27-14-11-41
ECLASS 13.0
27-25-01-03
ECLASS 14.0
27-25-01-03
ECLASS 15.0
27-25-01-03
