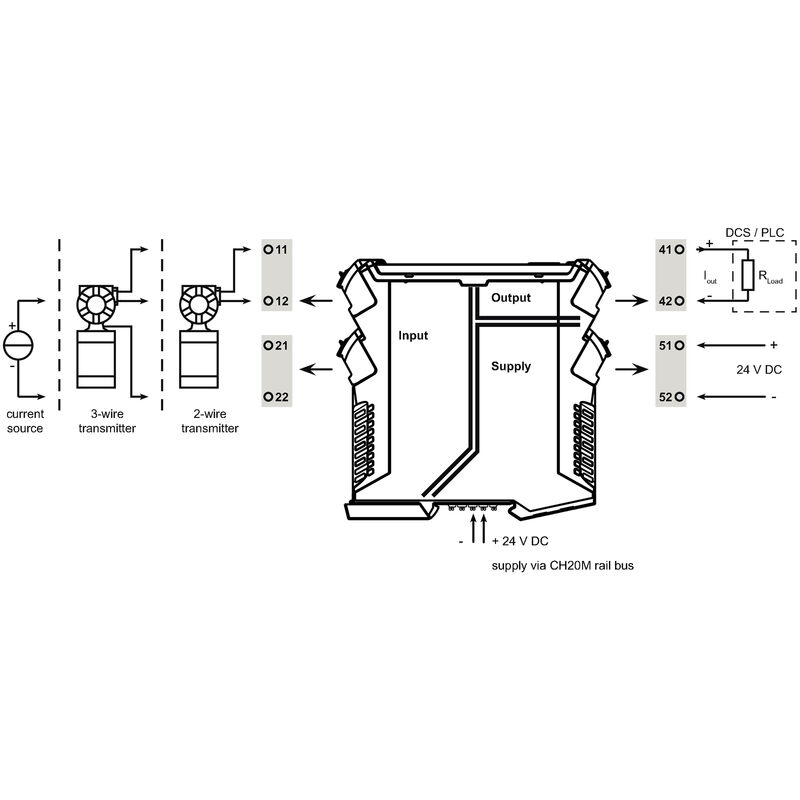

Schemat połączeń elektrycznych
ACT20P-CI-VO-P-P
Rysunek wymiarowy
ACT20P-CI-VO-P-P
Rzeczywisty wygląd może różnić się od przedstawionego na ilustracji.
ACT20P-CI-VO-P-P
ACT20P-CI-VO-P-P
Rysunek

ACT20P-CI-VO-P-P

Wzmacniacz izolujący analogowy, Wejście : 0(4)-20 mA, Wyjście : 0-10 V, Zasilanie także poprzez magistralę CH20M, Przetwornik/separator sygnału

Nr. produktu 2514640000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Pojedyncze części 1 Produkty pokrewne 15
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Prawdopodobieństwo usterki Zgodność produktu z wymogami środowiska naturalnego Wejście Wyjście Wyjście (cyfrowe) Informacje ogólne Koordynacja izolacji dane dla zastosowań w strefach zagrożenia wybuchem (ATEX) Dane przyłączeniowe Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_322323/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E469563
Nr certyfikatu (cULusEX)
E338066

Ogólne dane zamówieniowe

Wersja
Wzmacniacz izolujący analogowy, Wejście : 0(4)-20 mA, Wyjście : 0-10 V, Zasilanie także poprzez magistralę CH20M, Przetwornik/separator sygnału
Nr zam.
2514640000
Typ
ACT20P-CI-VO-P-P
GTIN (EAN)
4050118535211
Ilość
1  szt.

Wymiary i masa

Głębokość
113,7  mm
Głębokość (cale)
4,476  inch
Wysokość
127,1  mm
Wysokość (cale)
5,004  inch
Szerokość
12,5  mm
Szerokość (cale)
0,492  inch
Masa netto
140  g

Temperatury

Temperatura magazynowania
-40 °C...85 °C
Temperatura eksploatacyjna
-20 °C...60 °C
Wilgotność przy temperaturze pracy
0...95 % (bez obroszenia)
Wilgotność
5...95 % bez obroszenia

Prawdopodobieństwo usterki

SIL zgodnie z normą IEC 61508
Brak

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Wejście

czujnik
2-wire transmitter (without own power supply)
3-żyłowy czujnik
4-żyłowy czujnik (z własnym zasilaniem)
liczba wejść
1
Prąd wejściowy
0...20 mA
4…20mA
spadek napięcia
≤ 1 V
zasilanie czujnika
> 17 V DC przy 20 mA

Wyjście

Impedancja wejściowa napięcie
≥ 600 kΩ
Liczba wyjść
1
Napięcie wyjściowe, uwaga
0…10 V (jeśli wejście: 0…20 mA)
2…10 V (jeśli wejście: 4…20 mA)
Prąd impedancji obciążenia
≤ 550 Ω
Typ
aktywne
podłączone sterowanie musi być pasywne

Wyjście (cyfrowe)

Napięcie łączeniowe AC, max.
0  V
Napięcie łączeniowe DC, max.
0  V
znamionowy prąd załączający
0,1 A

Informacje ogólne

Czas odpowiedzi skokowej
≤ 0,5 ms
dokładność
<0,1% wartości zakresowej
Konfiguracja
brak
Pobór prądu
≤60 mA (24V power supply, 20mA output)
Robocza wysokość nad poziomem morza
≤ 2000 m
Stopień ochrony
IP20
Szyna
TS 35
Współczynnik temperaturowy
80 ppm/K
Zasilanie
20…30 V DC
Znamionowy pobór mocy
2  VA

Koordynacja izolacji

Kategoria przepięciowa
III
Napięcie izolacji
2 kV wejścia / wyjścia / zasilanie
napięcie probiercze
0,3  kV
Normy EMV
EN 61326-1
EN 61000-6-2
EN 61000-6-4
Separacja galwaniczna
Separator 3-drożny
między wejściem / wyjściem / zasilaniem
Stopień zanieczyszczenia
2
udarowe napięcie wytrzymywane
4 kV (1,2/50 µs)

dane dla zastosowań w strefach zagrożenia wybuchem (ATEX)

Oznakowanie
II 3 G Ex ec IIC T5 Gc

Dane przyłączeniowe

Rodzaj przyłącza
PUSH IN
Moment obrotowy dociągający, min.
0,4  Nm
Moment obrotowy dociągający, maks.
0,6  Nm
Zakres zacisków przyłącza pomiarowego
2,5  mm²
Zakres zaciskania, min.
0,5  mm²
Zakres zaciskania, maks.
2,5  mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
Przekrój przyłącza przewodu, jednodrutowy, min.
0,2  mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
2,5  mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,5  mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
2,5  mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,5  mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
2,5  mm²

Ważna informacja

Informacje produktowe
Nieregulowany wzmacniacz separujący prądu stałego ACT20P-CI-VO zapewnia separację między standardowymi analogowymi sygnałami prądowymi a źródłem zasilania albo czujnikiem 2- lub 3-przewodowym. Analogowy sygnał wejściowy jest liniowo przetwarzany na analogowy napięciowy sygnał wyjściowy i separowany galwanicznie. Zasilanie jest odseparowane galwanicznie od wejścia i wyjścia (separacja 3-drożna).

Właściwości
  • Aktywne lub pasywne sygnały prądowe w mA są całkowicie elektrycznie izolowane na wejściu.
  • Przednia kontrolka LED sygnalizująca status roboczy.
  • 3-drożna separacja galwaniczna wejścia, wyjścia oraz zasilania
    •
