ACT20X-2SAI-2HAO-S — Illustrazione del prodotto

Download foglio dati Prodotti correlati

ACT20X-2SAI-2HAO-S

Convertitore/separatore di segnali EX, Trasparenza HART®, 2 canali

N. articolo 8965460000

Caratteristiche

Dati generali per l’ordinazione

Versione	Convertitore/separatore di segnali EX, Trasparenza HART®, 2 canali
N. d’ordine	8965460000
Tipo	ACT20X-2SAI-2HAO-S
GTIN (EAN)	4032248785070
CPZ	1 Pezzo

Dimensioni e pesi

Profondità	113,6 mm
Profondità (pollici)	4,472 inch
	119,2 mm
Altezza (pollici)	4,693 inch
Larghezza	22,5 mm
Larghezza (pollici)	0,886 inch
Peso netto	212 g

Temperature

Temperatura di magazzinaggio	-20 °C...85 °C
Temperatura d'esercizio	-20 °C...60 °C
Umidità	da 0 a 95 % (senza formazione di condensa)

Probabilità di guasto

SIL PAPER	[SIL certificate](PDF/Cert_Weidmueller_070902_P0002_C007_V2R1.pdf)
SIL secondo IEC 61508	2
MTBF	135 a

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme con esenzione
Esenzione RoHS (se applicabile/nota)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Assembling

Guida	TS 35
Luogo di montaggio	orizzontale e verticale
Tipo di montaggio	Guida di supporto per montaggio a scatto

Ingresso

Caduta di tensione	<2 V
Corrente d'ingresso	4…20mA
Numero di ingressi	2

Uscita

Alimentazione a 2 fili	> 14.5 V @ 20 mA
Corrente d'uscita	4…20 mA (max. 23 mA)
Corrente di impedenza di carico	≤ 725 Ω
Influsso della resistenza di carico	≤ 0.01 % dell’intervallo / 100 Ω
Limitazione segnale di uscita	<28 mA
Ondulazione residua	<7.5 mV_eff
Tipo	circuito elettrico a sicurezza intrinseca

Uscita digitale

Frequenza di commutazione, max.

0 Hz

Uscita allarme

Corrente permanente	≤ 0,5 A AC / 0,3 A DC (area sicura) ≤ 0,5 A AC / 1 A DC (Zona 2)
Funzione di allarme	Limite segnale superato per eccesso Interruzione della linea all'ingresso Nessuna tensione di alimentazione Errore del dispositivo
Isteresi	0,1 mA (soglia di commutazione)
Potenza nominale	≤ 62,5 VA / 32 W (area sicura) ≤ 16 VA / 32 W (Zona 2)
Soglie di commutazione	0…29,9 mA (programmabile)
Tensione di commutazione nominale	≤ 125 V AC / 110 V DC (area sicura) ≤ 32 V AC / 32 V DC (Zona 2)
Tipo	Relè di stato 1 NC (senza tensione)

Dati generali

Alimentazione di tensione	19,2…31,2 V DC
Altitudine di esercizio	≤ 2000 m
Coefficiente di temperatura	< 0,01% di intervallo/°C (TU)
Configurazione	con software FDT/DTM Richiede adattatore di configurazione 8978580000 CBX200 USB
Grado di protezione	IP20
Potenza assorbita	≤1.8 W
Precisione	<0.1% dell’intervallo
Tempo di risposta di soglia	≤ 5 ms
Tipo di collegamento	Collegamento a vite
Tipo di inoltro del segnale secondo HART®	invariato
Trasparenza HART® supportata	Sì
Umidità	da 0 a 95 % (senza formazione di condensa)

Coordinazione di isolamento

Norme	EN 61010-1
Norme EMC	EN 61326-1
Tensione di dimensionamento	300 V
Tensione di isolamento	2,6 kV (ingresso / uscita)

Dati per applicazioni Ex (ATEX)

Corrente I₀	93 mA
identificazione	II (1) G [Ex ia Ga] IIC/IIB/IIA II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Luogo di installazione	Dispositivo installato in area sicura, zona 2
Potenza P₀	<650 mW
Tensione U₀	28 V DC

Parametri tecnici di sicurezza di base

Description of the "safe state"	analogue Output ≤ 3.6 mA or output ≥ 21 mA
T_proof	5 a
Tipo di apparecchio	A
Total failure rate for safe detected failures (λ_SD)	0 FIT
Tolleranza errori Hardware (HFT)	0
Classe di sicurezza	SIL 2
Safe Failure Fraction (SFF)	85 %
Mean Time To Repair (MTTR)	24 h
Total failure rate for safe undetected failures (λ_SU)	164 FIT
Total failure rate for dangerous detected failures (λ_DD)	127 FIT
Total failure rate for dangerous undetected failures (λ_DU)	48 FIT
Probabilità di guasto PFH	4.8 x 10^-8 h^-1
Demand mode	High

Parametri tecnici di sicurezza Low demand mode

Average Probability of Failure on Demand (PFD_avg)

2.29 x 10^-4 (T_proof = 1 year)
4.37 x 10^-4 (T_proof = 2 years)
1.06 x 10^-4 (T_proof = 5 year)

Dati di collegamento

Tipo di collegamento	Collegamento a vite
Coppia di serraggio, min.	0,4 Nm
Coppia di serraggio, max.	0,6 Nm
Campo di serraggio, collegamento di dimensionamento	2,5 mm²
Campo di sezioni, min.	0,25 mm²
Campo di sezioni, max.	2,5 mm²
Sezione di collegamento cavo AWG, min.	AWG 26
Sezione di collegamento cavo AWG, max.	AWG 12

Garanzia

Periodo

3 anni

Download

Omologazione/Certificato/Documento di conformità	[Application notes -- Certification SIL](https://mdcop.weidmueller.com/mediadelivery/asset/900_35862) [Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_42626) [Application notes -- Certification ATEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_97033) [Application notes -- Certification IECEx](https://mdcop.weidmueller.com/mediadelivery/asset/900_97152) [Application notes -- Certification UL](https://mdcop.weidmueller.com/mediadelivery/asset/900_103194) [UL certification for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321817) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35395)
Dati ingegneristici	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66783)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.8965460000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8965460000)
Software	[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364) [Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446)
Documentazione utente	[Device description -- Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35881) [Safety Manual for SIL application](https://mdcop.weidmueller.com/mediadelivery/asset/900_88602) [Handbuch ACT20X- Serie, deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_102720) [Manual ACT20X- series, english](https://mdcop.weidmueller.com/mediadelivery/asset/900_102722) [20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001)
Cataloghi	[Catalogues in PDF-format](LINK/Catalog.html)

Classificazioni

ETIM 6.0	EC002653
ETIM 7.0	EC002653
ETIM 8.0	EC002653
ETIM 9.0	EC002653
ECLASS 9.0	27-21-01-20
ECLASS 9.1	27-21-01-20
ECLASS 10.0	27-21-01-20
ECLASS 11.0	27-21-01-20
ECLASS 12.0	27-21-01-20
ECLASS 13.0	27-21-01-20
ECLASS 14.0	27-21-01-20

Testi descrittivi per l'offerta

Testo bando lungo

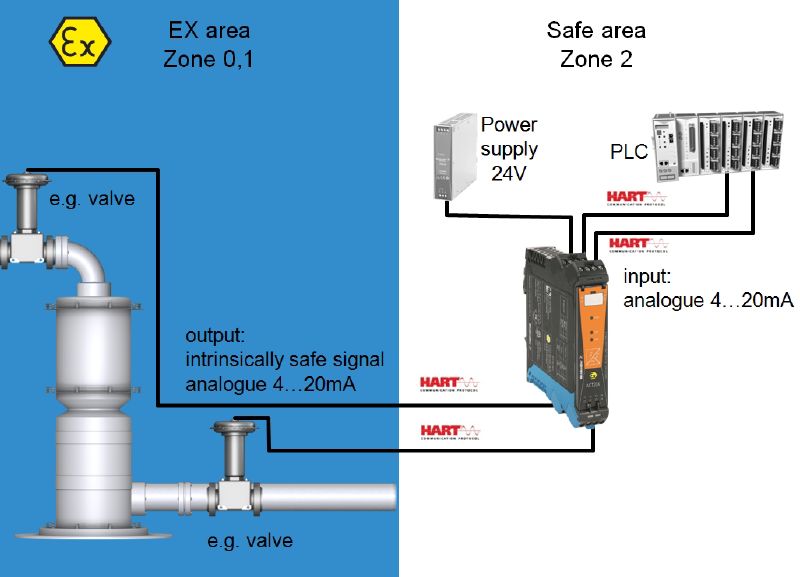

Sezionatore di uscita EX per segnali DC normalizzati, a 2 canali, HART trasparente
Sezionatore di uscita a 2 canali, larghezza 22,5 mm, con alimentazione esterna,
per la trasmissione e la separazione di segnali normalizzati da 4...20 mA dal campo sicuro nella zona Ex 0,1,2.
I messaggi di stato e di errore sono disponibili tramite un contatto a relè (contatto NA).
Il modulo può essere configurato tramite il software standard FDT/DTM.

Custodia per montaggio su guida TS35
Dimensioni: Lun/Lar/Alt 119,2/ 22,5/ 113,6
Tecnica di collegamento a vite/Sezione nominale 2,5 mm²Grado di protezione: IP 20

Ingresso                          2 x 4...20 mA

Uscita                                              2 x 4...20 mA
Carico                             < 600 Ohm Kanal
Precisione                  < 0,1 % v.E
Coefficiente termico < 0,01% v.E./°C (Tu)
Uscita allarme relè 1 Contatto NA
                                    250 V AC / 30 V DC @ 2A campo sicuro
                                     32 V AC @ 0,5 A/ 32 VDC @ 1 A Zona 2
Energia ausiliaria                                     19...31,2 V DC
Potenza dissipata ca. 3 W
Campo temperatura
ambiente -20 °C...+60 °C

Separazione sicura                   EN 61010, separazione a 3 vie fino a 2,6 kV AC/DC tutti i circuiti contrapposti
Tensione d'esercizio                     300 V AC/DC con classe di sovratensione II e grado di lordura 2
Approvazioni cULus, ATEX IECEX, FM

Marcatura ATEX II 3 G ExnA nC IIC T4
Parametri ATEX U₀ = 28 V DC
                                     I₀ = 93 mA DC
                                       P₀ = 650 mW^_Tipo                                                           ACT20X-2SAI-2HAO-S

Testo bando corto

Amplificatori di uscita EX con separazione per segnali DC normalizzati, a 2 canali, HART trasparente
Amplificatori di uscita a 2 canali con separazione, larghezza 22,5 mm, con alimentazione esterna,
per la trasmissione e la separazione di segnali normalizzati da 4...20 mA dal campo sicuro nella zona Ex 0,1,2.
I messaggi di stato e di errore sono disponibili tramite un contatto a relè (contatto NA).
Il modulo può essere configurato tramite il software standard FDT/DTM.

Omologazioni

Omologazioni	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![DEKRAATEX](/picture/DEKRAATEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![FMEX](/picture/FMEX.gif) ![FUSAFETY](/picture/FUSAFETY.gif) ![IECEXDEK](/picture/IECEXDEK.gif)
Omologazioni	DNVGL;
ROHS	Conforme
UL File Number Search	[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)	E337701
