ADP 10

준수

커버 프로파일, RS 100 투명, 커버 프로파일 중간 높이, 너비: 2000 mm

4169320000

ADP 10

4008190243517

2

44  mm

1.732  inch

110  mm

4.331  inch

2,000  mm

78.74  inch

433  g

준수, 예외 미존재

No SVHC above 0.1 wt%

V-0

PVC

폴리염화비닐

IP20(설치 상태)

-

투명

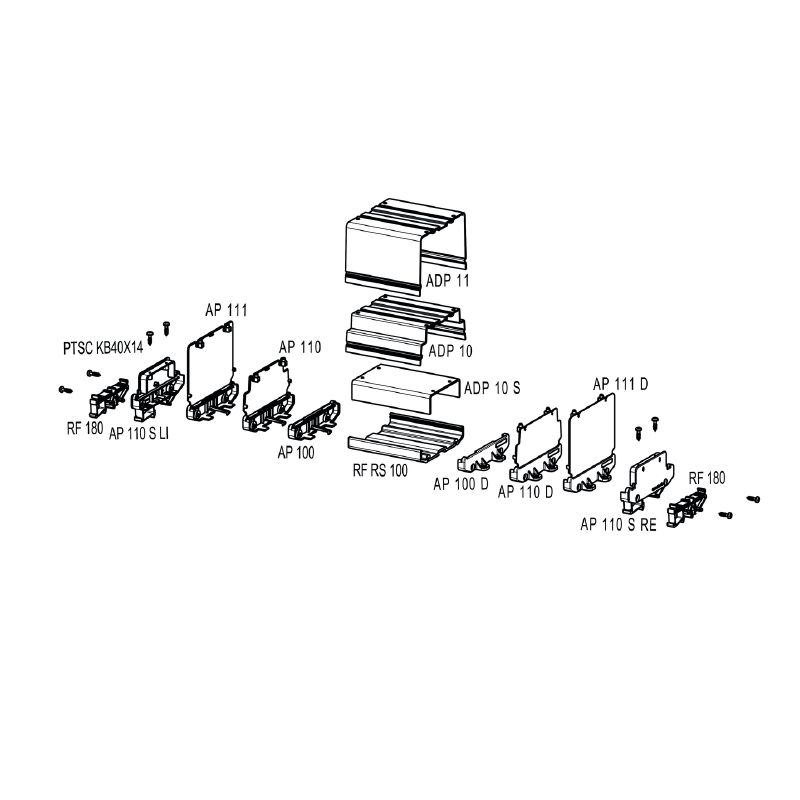

커버 프로파일 및 엔드 플레이트에 3가지 높이를 이용할 수 있습니다.
커버 미포함 TS 장착: TS 32 = 45 mm, TS35x7.5 = 40.5 mm
커버가 낮은 TS 장착: TS 32 = 89 mm, TS 35x7.5 = 84.5 mm
커버가 높은 TS 장착: TS 32 = 121 mm, TS 35x7.5 = 116.5 mm
직접 장착, 커버 미포함/낮은 커버/높은 커버: 24 / 69 / 99 mm

PCB 치수
두께: 1.6 (±0.2) mm, 폭: 100 (+0.5) mm
RS 섹션 치수 = 인쇄 회로 기판의 길이 - 4.5 mm
ADP 섹션의 치수 = PCB 길이 - 1 mm

예시:
PCB 길이 160 mm, RS = 155.5 mm, ADP = 159 mm”

EC002848

EC002848

EC002779

EC002779

27-14-11-92

27-14-11-92

27-19-06-03

27-19-06-03

27-19-06-03
