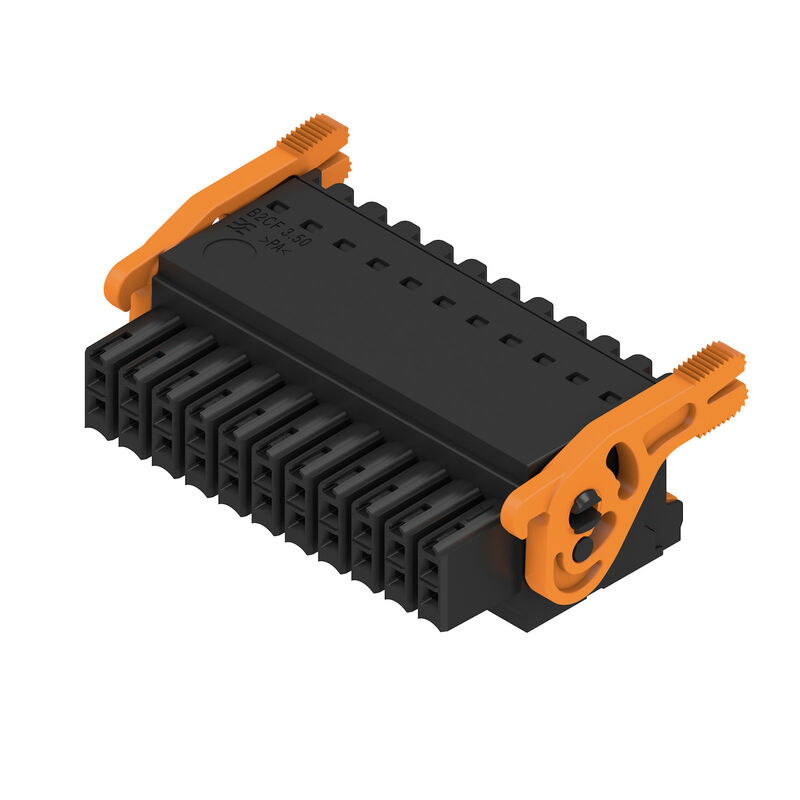

B2CF 3.50/22/180LR SN BK BX
Imagen de producto
Similar a la ilustración
B2CF 3.50/22/180LR SN BK BX
Imagen de producto
B2CF 3.50/22/180LR SN BK BX
Dimensional drawing
B2CF 3.50/22/180LR SN BK BX
Graph
B2CF 3.50/22/180LR SN BK BX
Ventaja del producto
Solid PUSH IN contact
Safe and durable
B2CF 3.50/22/180LR SN BK BX
Ventaja del producto
Large connection cross-section
Up to 1.5 mm possible with ease
B2CF 3.50/22/180LR SN BK BX
Ventaja del producto
Fast PUSH IN connection
Tool-free and touch-safe
B2CF 3.50/22/180LR SN BK BX
Ejemplo de uso

B2CF 3.50/22/180LR SN BK BX

Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 22, 180°, PUSH IN con actuador, Sección de embornado, máx. : 1.5 mm², Caja

N.º de artículo 1278320000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 2 Contrapiezas 3 Productos relacionados 45
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Pruebas tipo Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Versión
Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 22, 180°, PUSH IN con actuador, Sección de embornado, máx. : 1.5 mm², Caja
Código
1278320000
Tipo
B2CF 3.50/22/180LR SN BK BX
GTIN (EAN)
4050118068610
Cantidad
36 Pieza
Valores característicos del producto
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Embalaje
Caja

Dimensiones y pesos

Profundidad
29,9 mm
Profundidad (pulgadas)
1,177 inch
Altura
17,25 mm
Altura (pulgadas)
0,679 inch
Anchura
45,4 mm
Anchura (pulgadas)
1,787 inch
Peso neto
12,255 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Huella de carbono del producto
  • Desde la cuna hasta la puerta:
    0.368 kg CO2eq.

Parámetros del sistema

Product family
OMNIMATE Signal - Serie B2C/S2C 3.50 - 2 pisos
Type of connection
Conexión de campo
Wire connection method
PUSH IN con actuador
Pitch in mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Conductor outlet direction
180°
Number of poles
22
L1 in mm
35 mm
L1 in inches
1,378 "
Number of rows
1
Pin series quantity
2
Rated cross-section
15 mm²
Beröringsskydd enligt DIN VDE 57
protección de dedos
Beröringsskydd enligt DIN VDE 0470
IP 20 insertado
Tipo de protección
IP20
completamente montado
Kódolható
Sí
Longitud de desaislado
10 mm
Punta de destornillador
0,4 x 2,5
Punta de destornillador normativa
DIN 5264
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
3,5 N
Fuerza de extracción/polo, máx.
3,5 N

Datos del material

Materiales aislantes
PA 66 GF 30
Color
negro
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
Resistencia del aislamiento
≥ 108 Ω
Grado inflamabilidad según UL 94
V-0
Material de contacto
aleación de cobre
Superficie de contacto
estañado
Estructura de capas del contacto del conector
2...5 µm Sn estañado en caliente
Temperatura de almacenamiento, min.
−40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
−50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
−40 °C
Gama de temperatura, montaje, max.
120 °C

Conductores aptos para conexión

Sección de embornado, mín.
0,14 mm²
1,5 mm²
Sección de conexión del conductor AWG, min.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 16
Rígido, mín. H05(07) V-U
0,14 mm²
Rígido, máx. H05(07) V-U
1,5 mm²
Flexible, mín. H05(07) V-K
0,14 mm²
Flexible, máx. H05(07) V-K
1,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,14 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
1 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,14 mm²
con terminal tubular según DIN 46 228/1, máx.
1,5 mm²
Conductor embornable
  • Sección de conexión del conductor:
    • nominal:
      0,14 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9028240000
  • Sección de conexión del conductor:
    • nominal:
      0,25 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025780000
  • Sección de conexión del conductor:
    • nominal:
      0,34 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025790000
  • Sección de conexión del conductor:
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9028270000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9004050000
  • Sección de conexión del conductor:
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9028290000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0542500000
  • Sección de conexión del conductor:
    • nominal:
      1
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9028320000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0282800000
  • Sección de conexión del conductor:
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0186500000
Texto de referencia
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
13,4 A
Corriente nominal, número de polos máx. (Tu=20 °C)
10 A
Corriente nominal, número de polos mín. (Tu=40 °C)
12 A
Corriente nominal, número de polos máx. (Tu=40 °C)
9 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
2,5 kV
Resistencia a corrientes de corta duración
3 x 1s mit 80 A

Datos nominales según CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
50 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
9,5 A
Intensidad nominal (Use Group C / CSA)
9,5 A
Rated current (Use group D / CSA)
9,5 A
Sección de conexión del conductor AWG, mín.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 16
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
50 V
Rated voltage (Use group D / UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
9,5 A
Märkström (användargrupp C / UL 1059)
9,5 A
Märkström (användargrupp D / UL 1059)
9,5 A
Sección de conexión del conductor AWG, mín.
AWG 30
와이어 단면적, AWG, 최대
AWG 16
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Packaging
Caja
Longitud de VPE
350 mm
Anchura VPE
135 mm
Altura de VPE
40 mm

Pruebas tipo

Prueba: durabilidad de los marcajes
  • Estándar:
    IEC 61984, sección 6.2 y 7.3.2 / 10.11 siguiendo el patrón de IEC 60068-2-70 / 12.95
  • Prueba:
    marca de origen, identificación de tipo, paso, tipo de material, reloj con fecha, marcaje de homologación UL, marcaje de homologación cULus
  • Evaluación:
    disponible
  • Prueba:
    durabilidad
  • Evaluación:
    superado
Prueba: error de acoplamiento (no intercambiable)
  • Estándar:
    IEC 61984, secciones 6.3 y 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Prueba:
    giro de 180° sin elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    giro de 180° con elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    examen visual
  • Evaluación:
    superado
Prueba: sección ajustable
  • Estándar:
    IEC 60999-1, secciones 7 y 9.1 / 11.99, IEC 60947-1, sección 8.2.4.5.1 / 03.11
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Prueba de daños y liberación accidental de conductores
  • Estándar:
    IEC 60999-1, sección 9.4 / 11.99
  • Requerimiento:
    0,2 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Evaluación:
    superado
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.75
    • Tipo de conductor y sección de conductor:
      H05V-K0.75
  • Evaluación:
    superado
  • Requerimiento:
    0,4 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U1.5
    • Tipo de conductor y sección de conductor:
      H07V-K1.5
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Prueba de extracción
  • Estándar:
    IEC 60999-1, sección 9.5 / 11.99
  • Requerimiento:
    ≥10 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.75
    • Tipo de conductor y sección de conductor:
      H05V-K0.75
  • Evaluación:
    superado
  • Requerimiento:
    ≥40 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U1.5
    • Tipo de conductor y sección de conductor:
      H07V-K1.5
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Para conductores de amplias secciones se recomienda la forma crimpada A para terminales tubulares de la herramienta PZ 1.5 (cód. 9005990000) o PZ 6/5 (cód. 9011460000).
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • Diámetro exterior máx. del conductor: 2,6 mm
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
