속성

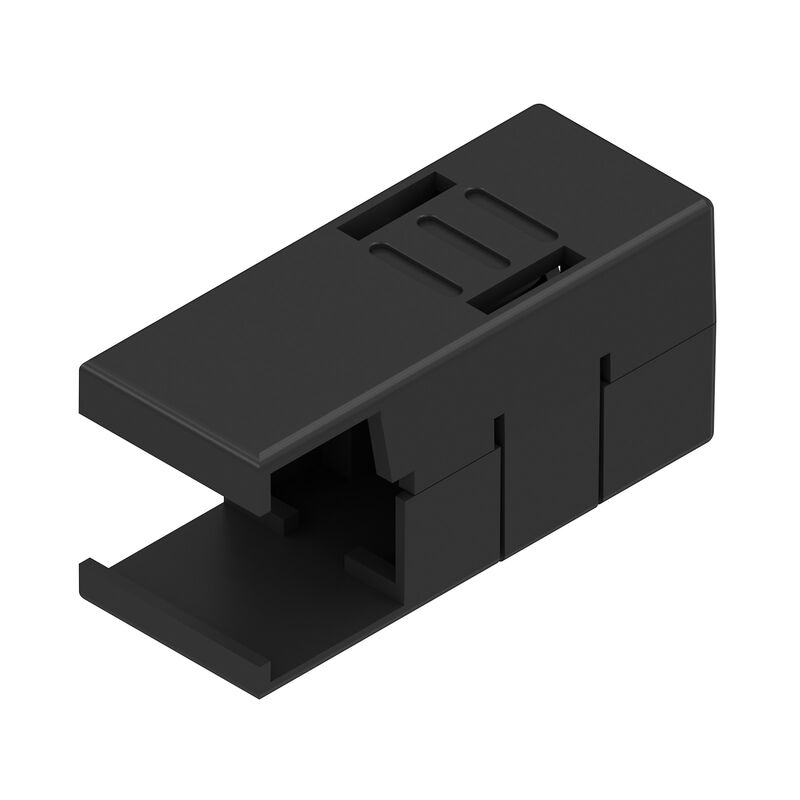

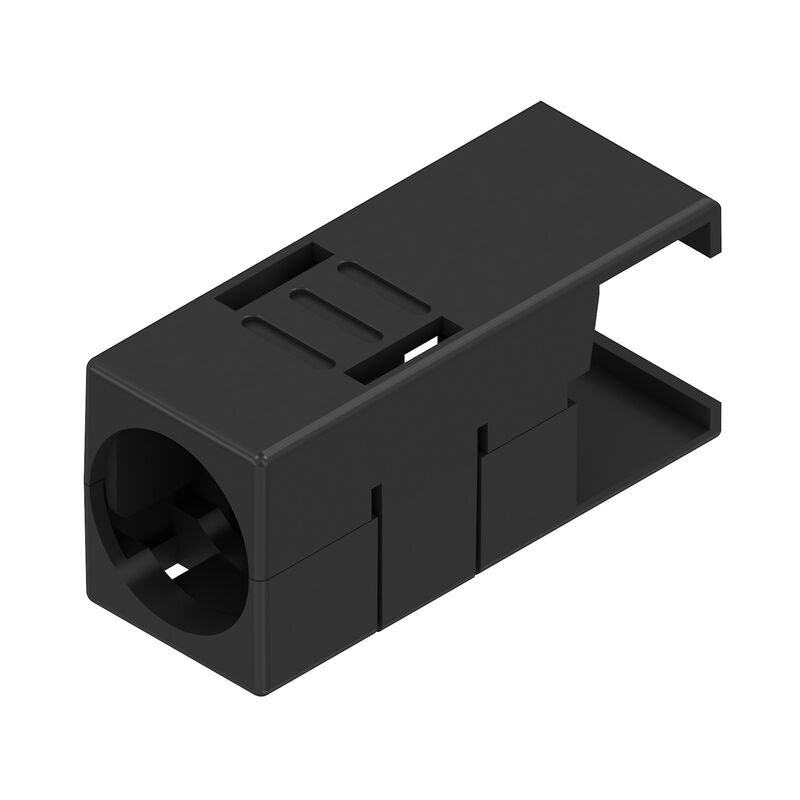

| 버전 | PCB 플러그인 커넥터, 액세서리, 커버 후드, 검정, 극 수: 3 |
| 주문 번호 | 1005280000 |
| 유형 | BCZ 3.81 AH03 BK BX |
| GTIN(EAN) | 4032248752508 |
| 수량 | 10 items |
| 제품 데이터 | |
| 패키징 | 박스 |
| 순중량 | 2 g |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 제품군 | OMNIMATE 시그널 - 시리즈 BC/SC 3.81 |
| 피치(mm)(P) | 3.81 mm |
| 피치(인치)(P) | 0.15 " |
| 극 수 | 3 |
| L1(인치) | 0.15 " |
| 핀 시리즈 수량 | 1 |
| 조임 토크 |
|
| 절연재 | PA 66 GF 30 |
| 컬러 코드 | 검정 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| UL 94 가연성 등급 | V-0 |
| 접점 재질 | 구리 합금 |
| 보관 온도, 최소 | -40 °C |
| 보관 온도, 최대 | 70 °C |
| 작동 온도, 최소 | -50 °C |
| 작동 온도, 최대 | 100 °C |
| 온도 범위, 설치, 최소 | -25 °C |
| 온도 범위, 설치, 최대 | 100 °C |
| 표준에 따라 시험완료 |
IEC 60664-1
IEC 61984 |
| 패키징 | 박스 |
| VPE 길이 | 100 mm |
| VPE 폭 | 65 mm |
| VPE 높이 | 18 mm |
| IPC 준수 | 적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다. |
| 참고 사항 |
|
| 승인/인증/적합성 문서 | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_97974) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1005280000) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-04-92 |
| ECLASS 9.1 | 27-44-04-92 |
| ECLASS 10.0 | 27-44-04-92 |
| ECLASS 11.0 | 27-46-04-05 |
| ECLASS 12.0 | 27-46-04-05 |
| ECLASS 13.0 | 27-46-04-05 |
| ECLASS 14.0 | 27-46-04-05 |
| ROHS | 준수 |
액세서리입니다
-
항목 번호:1792780000패키징 단위:50 PC
PCB 플러그인 커넥터, 암형 플러그, 3.81 mm, 극 수: 3, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스
-
항목 번호:1940740000패키징 단위:50 PC
PCB 플러그인 커넥터, 암형 플러그, 3.81 mm, 극 수: 3, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스
-
항목 번호:1970710000패키징 단위:50 PC
PCB 플러그인 커넥터, 수형 플러그, 3.81 mm, 극 수: 3, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스
-
항목 번호:1970270000패키징 단위:50 PC
PCB 플러그인 커넥터, 수형 플러그, 3.81 mm, 극 수: 3, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스
-
항목 번호:1941020000패키징 단위:50 PC
PCB 플러그인 커넥터, 암형 플러그, 3.81 mm, 극 수: 3, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스
-
항목 번호:1792960000패키징 단위:50 PC
PCB 플러그인 커넥터, 암형 플러그, 3.81 mm, 극 수: 3, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스
-
항목 번호:1969540000패키징 단위:50 PC
PCB 플러그인 커넥터, 수형 플러그, 3.81 mm, 극 수: 3, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스
-
항목 번호:1970020000패키징 단위:50 PC
PCB 플러그인 커넥터, 수형 플러그, 3.81 mm, 극 수: 3, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스
-
항목 번호:1971310000패키징 단위:50 PC
PCB 플러그인 커넥터, 수형 플러그, 3.81 mm, 극 수: 3, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스
-
항목 번호:1970920000패키징 단위:50 PC
PCB 플러그인 커넥터, 수형 플러그, 3.81 mm, 극 수: 3, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스
