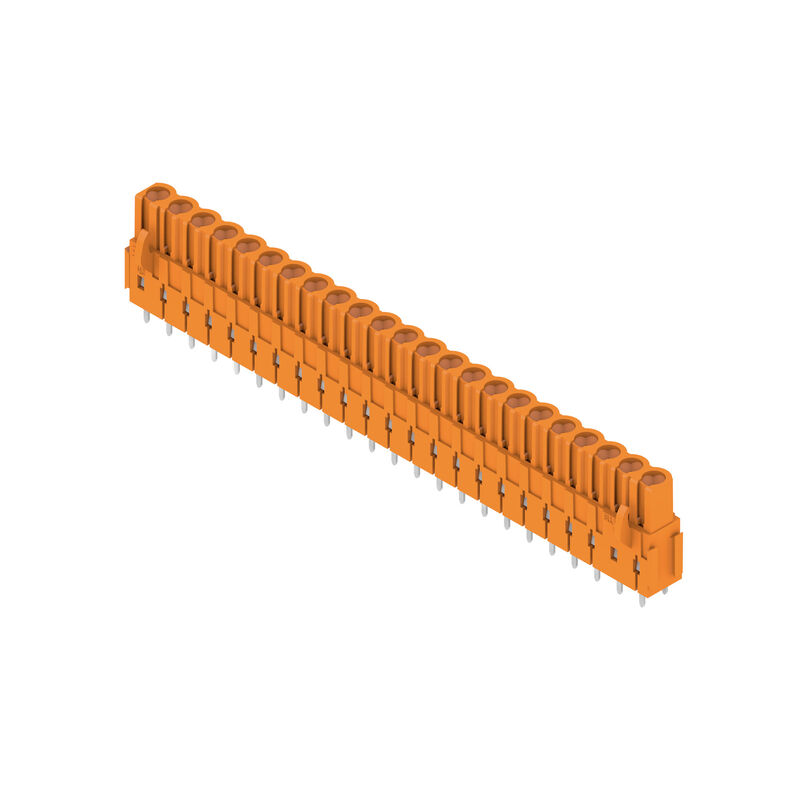

BLL 5.08/23/180B 3.2SN OR BX
Product image

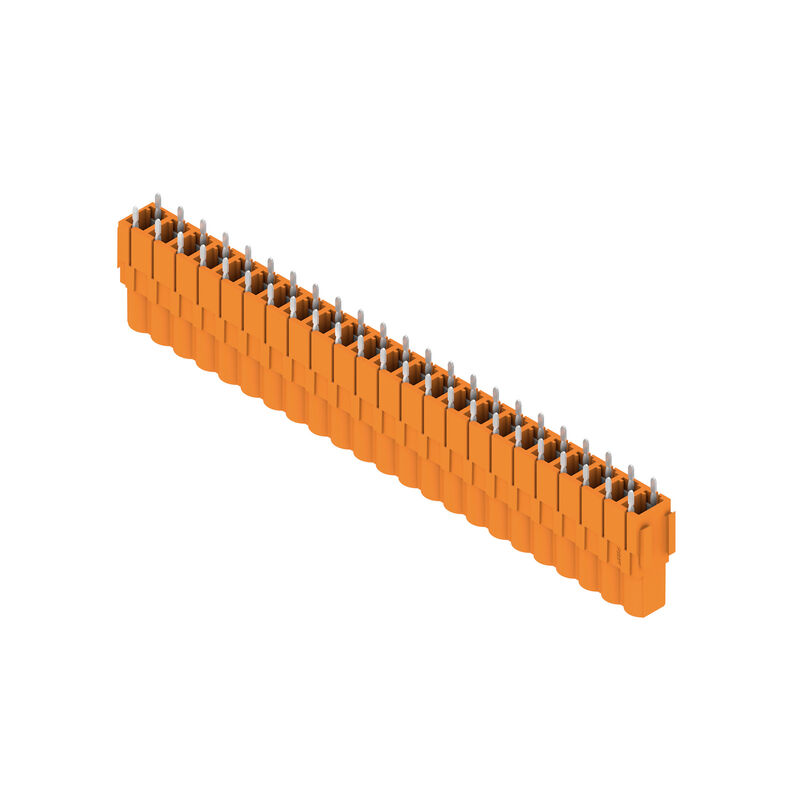

BLL 5.08/23/180B 3.2SN OR BX
Product image
BLL 5.08/23/180B 3.2SN OR BX
Dimensional drawing
BLL 5.08/23/180B 3.2SN OR BX
Example of use
BLL 5.08/23/180B 3.2SN OR BX
Example of use

BLL 5.08/23/180B 3.2SN OR BX

Bu ürün artık mevcut değil.

NYÁK dugaszoló csatlakozó, hüvelyes érintkezősor, Illeszkedik a rögzítőtömbökhöz, THT-forrasztott csatlakozás, 5.08 mm, Pólusszám: 23, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz

Ürün No. 1682940000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 8 Karşı parçalar 2 İlgili ürünler 12
Agréments Általános rendelési adatok Dimensions and weights Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Données nominales selon CEI CSA névleges adatok Dati di dimensionamento sec. UL 1059 Csomagolás Fontos megjegyzés Classificazioni

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Általános rendelési adatok

Version
NYÁK dugaszoló csatlakozó, hüvelyes érintkezősor, Illeszkedik a rögzítőtömbökhöz, THT-forrasztott csatlakozás, 5.08 mm, Pólusszám: 23, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz
Order No.
1682940000
Type
BLL 5.08/23/180B 3.2SN OR BX
GTIN (EAN)
4008190474706
Qty.
12 items
제품 데이터
IEC: 400 V / 23 A
UL: 300 V / 15 A
Packaging
Box
Statut de livraison
Discontinued
Dernière date de commande
/Date(1793401200000)/

Dimensions and weights

Net weight
36,08 g

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétel nélkül
REACH SVHC
No SVHC superiori a 0,1 wt%

Rendszerspecifikációk

Product family
OMNIMATE Signal - sorozat BL/SL 5.08
Type of connection
Collegamento al circuito stampato
Mounting onto the PCB
Collegamento a saldare THT
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Outgoing elbow
180°
Nombre de pôles
23
Number of solder pins per pole
2
Solder pin length (l)
3,2 mm
Solder pin length tolerance
+0.1 / -0.3 mm
Dimensions du picot à souder
0,4 x 1,0 mm
Diamètre du trou d'implantation (D)
1,3 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 en mm
111,76 mm
L1 в дюймах
4,4 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа тыльной стороной руки
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением
Вид защиты
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Циклы коммутации
25
Усилие вставки на полюс, макс.
5 N
Усилие вытягивания на полюс, макс.
5 N

Anyagjellemzők

Insulating material
PBT GF
Colour
narancssárga
Colour chart (similar)
RAL 2000
Insulating material group
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 200
Insulation resistance
108Ω
UL 94 flammability rating
V-0
Contact material
stop miedzi
Contact surface
cynowana
Структура слоев соединения под пайку
4...6 µm Sn луженый погружением в расплав
Structure en couches du contact mâle
4...6 µm Sn луженый погружением в расплав
Температура хранения, мин.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
100 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
23 A
Rated current, max. number of poles (Tu=20°C)
16 A
Rated current, min. number of poles (Tu=40°C)
20 A
Rated current, max. number of poles (Tu=40°C)
14 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1 сек. с 120 A

CSA névleges adatok

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
15 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Dati di dimensionamento sec. UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
15 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Csomagolás

Packaging
Doboz
VPE length
1 mm
VPE width
1 mm
VPE height
1 mm

Fontos megjegyzés

IPC conformity
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notes

• Altre varianti su richiesta
• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
